二十、插床操作规程

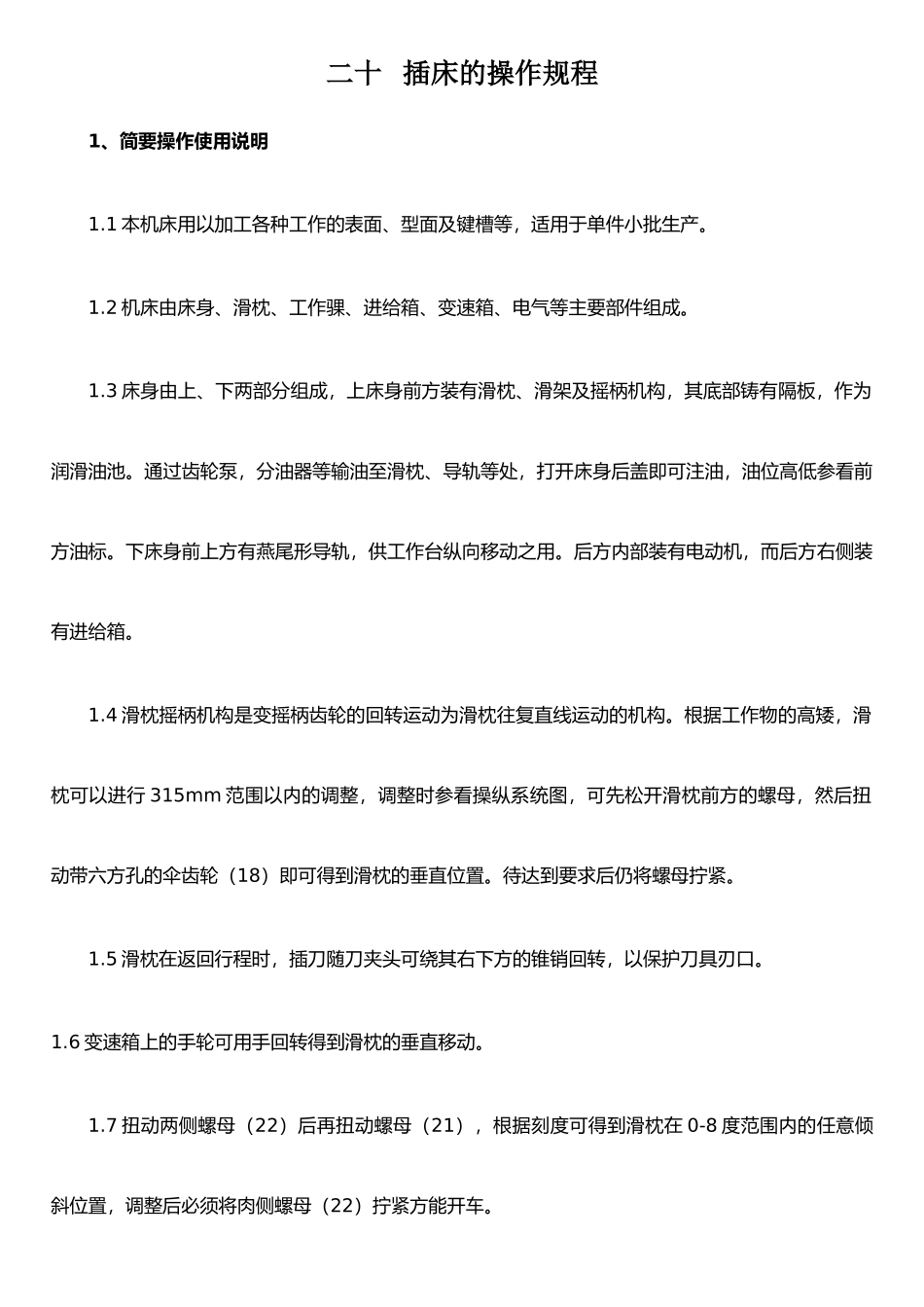

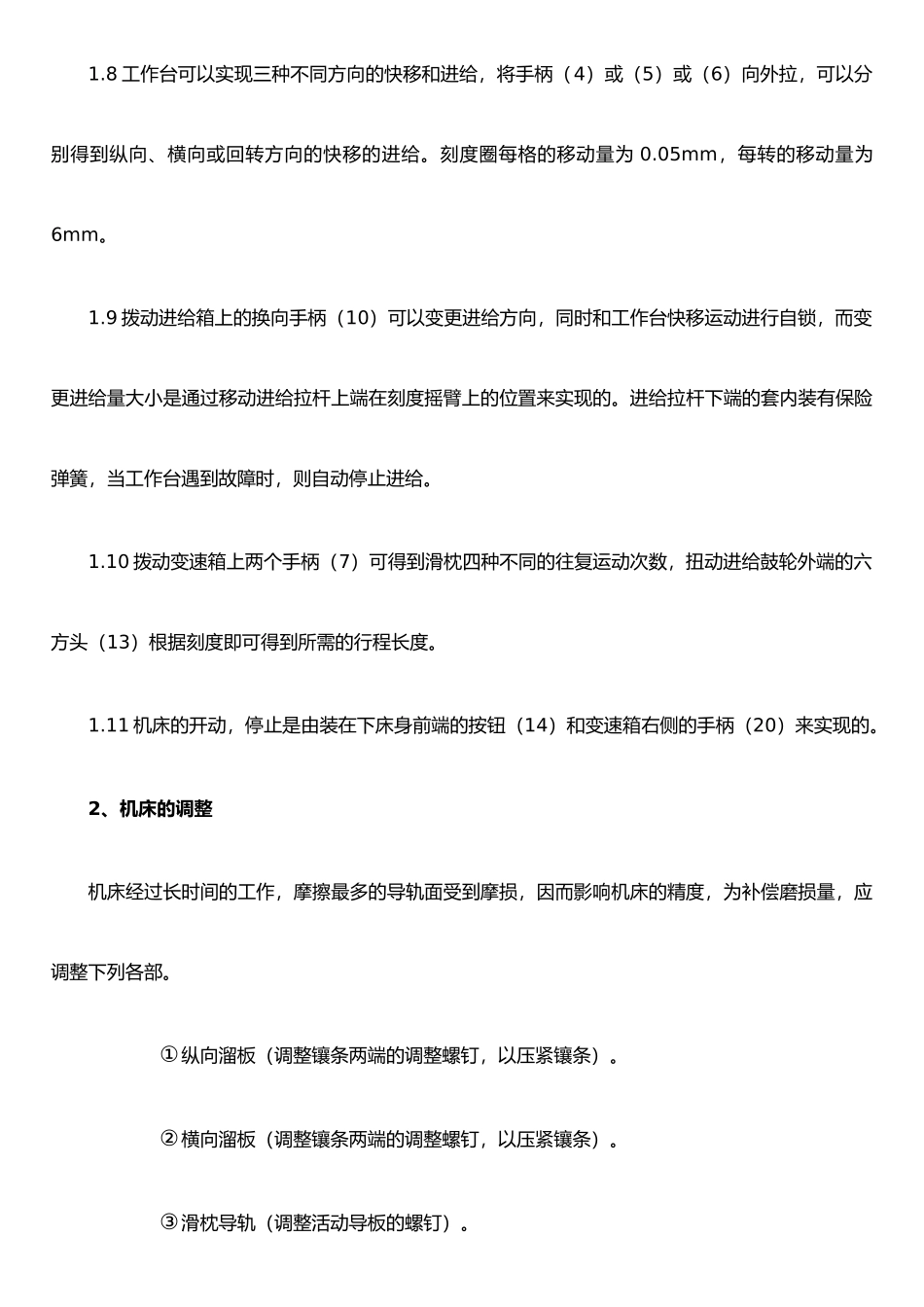

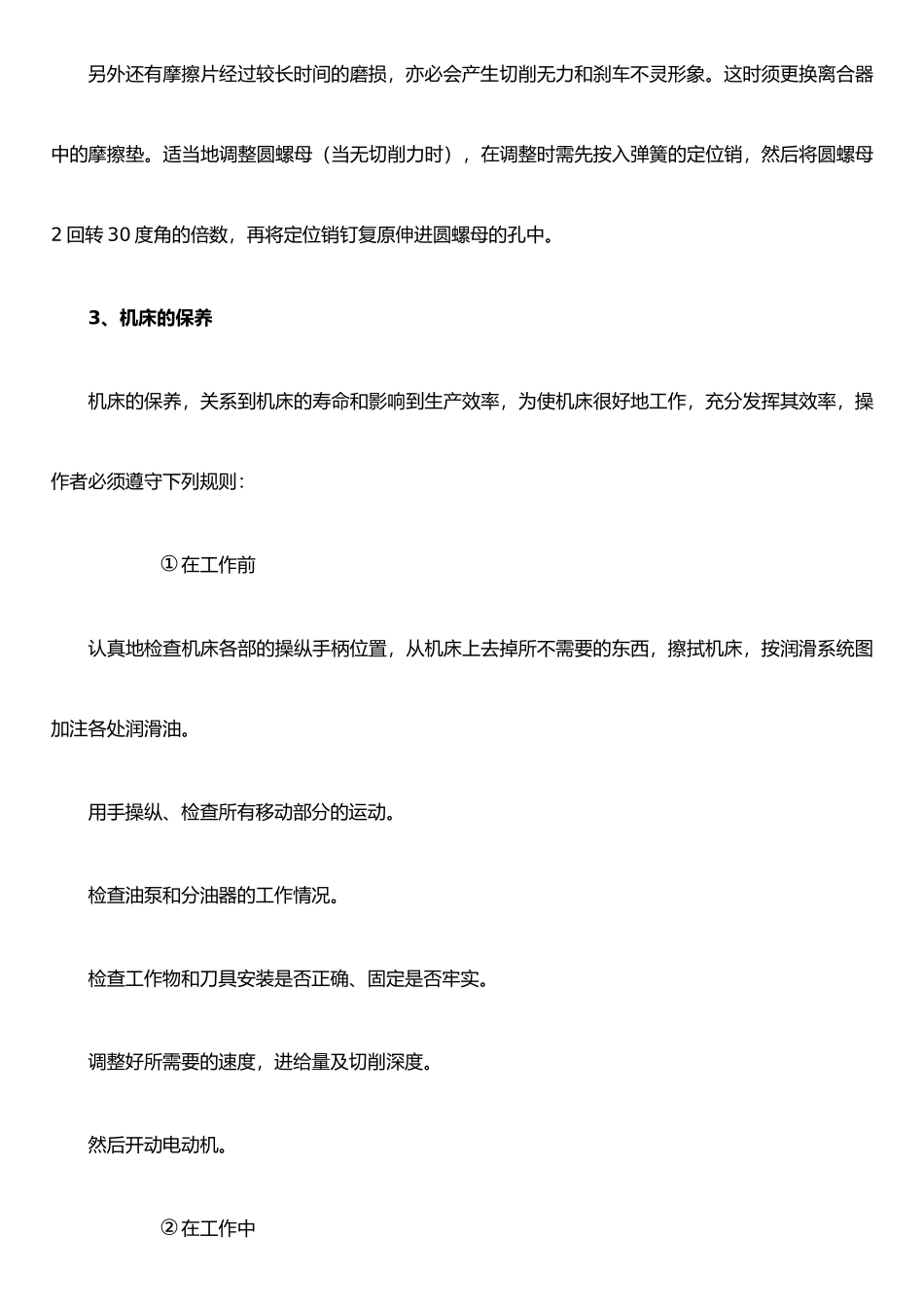

二十 插床的操作规程1、简要操作使用说明1.1 本机床用以加工各种工作的表面、型面及键槽等，适用于单件小批生产。1.2 机床由床身、滑枕、工作骒、进给箱、变速箱、电气等主要部件组成。1.3 床身由上、下两部分组成，上床身前方装有滑枕、滑架及摇柄机构，其底部铸有隔板，作为润滑油池。通过齿轮泵，分油器等输油至滑枕、导轨等处，打开床身后盖即可注油，油位高低参看前方油标。下床身前上方有燕尾形导轨，供工作台纵向移动之用。后方内部装有电动机，而后方右侧装有进给箱。1.4 滑枕摇柄机构是变摇柄齿轮的回转运动为滑枕往复直线运动的机构。根据工作物的高矮，滑枕可以进行 315mm 范围以内的调整，调整时参看操纵系统图，可先松开滑枕前方的螺母，然后扭动带六方孔的伞齿轮（18）即可得到滑枕的垂直位置。待达到要求后仍将螺母拧紧。1.5 滑枕在返回行程时，插刀随刀夹头可绕其右下方的锥销回转，以保护刀具刃口。1.6 变速箱上的手轮可用手回转得到滑枕的垂直移动。1.7 扭动两侧螺母（22）后再扭动螺母（21），根据刻度可得到滑枕在 0-8 度范围内的任意倾斜位置，调整后必须将肉侧螺母（22）拧紧方能开车。1.8 工作台可以实现三种不同方向的快移和进给，将手柄（4）或（5）或（6）向外拉，可以分别得到纵向、横向或回转方向的快移的进给。刻度圈每格的移动量为 0.05mm，每转的移动量为6mm。1.9 拨动进给箱上的换向手柄（10）可以变更进给方向，同时和工作台快移运动进行自锁，而变更进给量大小是通过移动进给拉杆上端在刻度摇臂上的位置来实现的。进给拉杆下端的套内装有保险弹簧，当工作台遇到故障时，则自动停止进给。1.10 拨动变速箱上两个手柄（7）可得到滑枕四种不同的往复运动次数，扭动进给鼓轮外端的六方头（13）根据刻度即可得到所需的行程长度。1.11 机床的开动，停止是由装在下床身前端的按钮（14）和变速箱右侧的手柄（20）来实现的。2、机床的调整机床经过长时间的工作，摩擦最多的导轨面受到摩损，因而影响机床的精度，为补偿磨损量，应调整下列各部。①纵向溜板（调整镶条两端的调整螺钉，以压紧镶条）。②横向溜板（调整镶条两端的调整螺钉，以压紧镶条）。③滑枕导轨（调整活动导板的螺钉）。另外还有摩擦片经过较长时间的磨损，亦必会产生切削无力和刹车不灵形象。这时须更换离合器中的摩擦垫。适当地调整圆螺母（当无切削力时），在调整时需先按入弹簧的定位销，然后将圆螺母2 回转 30 度角的倍数，再将...
