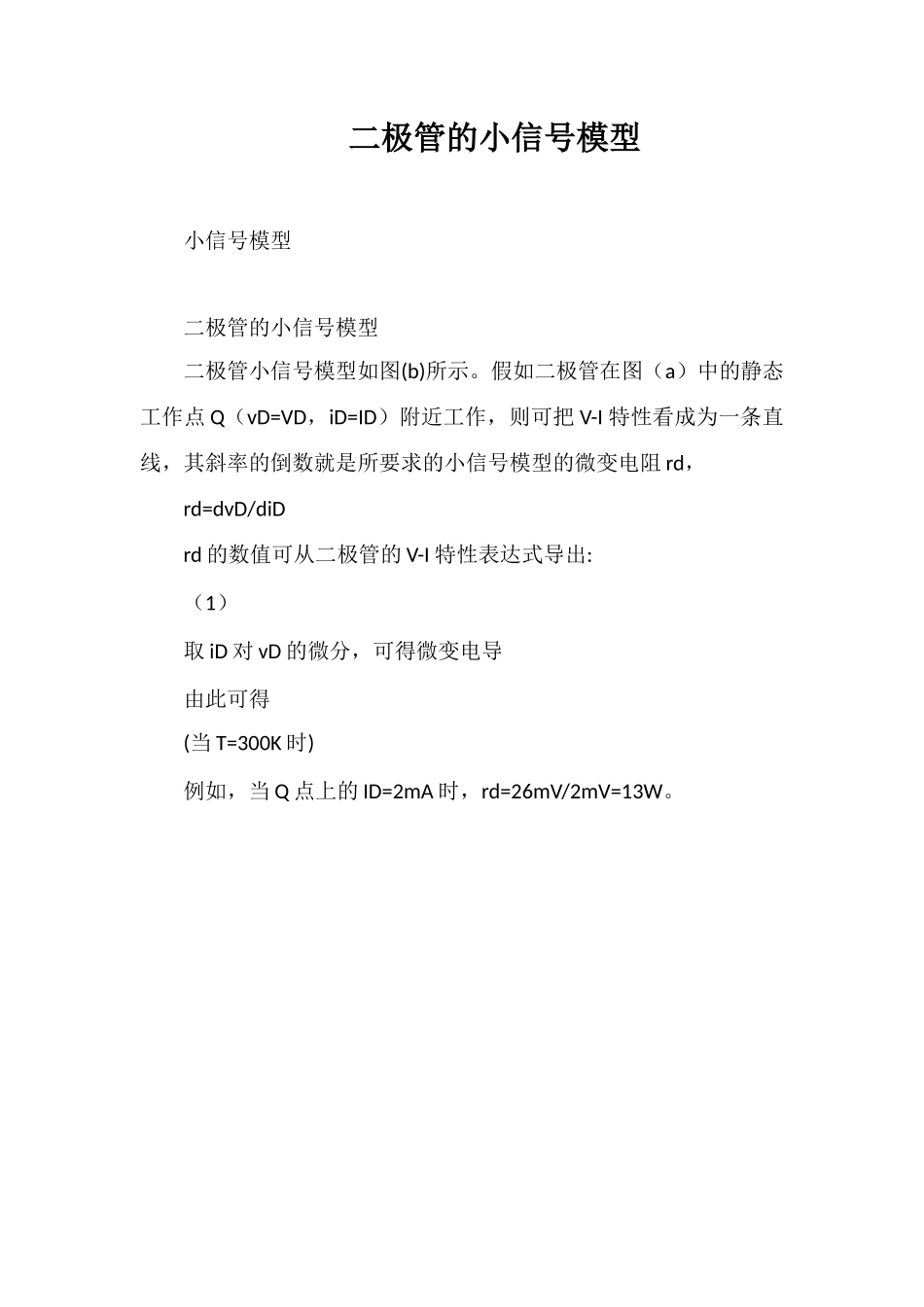

二极管的小信号模型

二极管的小信号模型小信号模型二极管的小信号模型二极管小信号模型如图(b)所示。假如二极管在图（a）中的静态工作点 Q（vD=VD，iD=ID）附近工作，则可把 V-I 特性看成为一条直线，其斜率的倒数就是所要求的小信号模型的微变电阻 rd，rd=dvD/diDrd 的数值可从二极管的 V-I 特性表达式导出:（1）取 iD 对 vD 的微分，可得微变电导由此可得(当 T=300K 时)例如，当 Q 点上的 ID=2mA 时，rd=26mV/2mV=13W。
