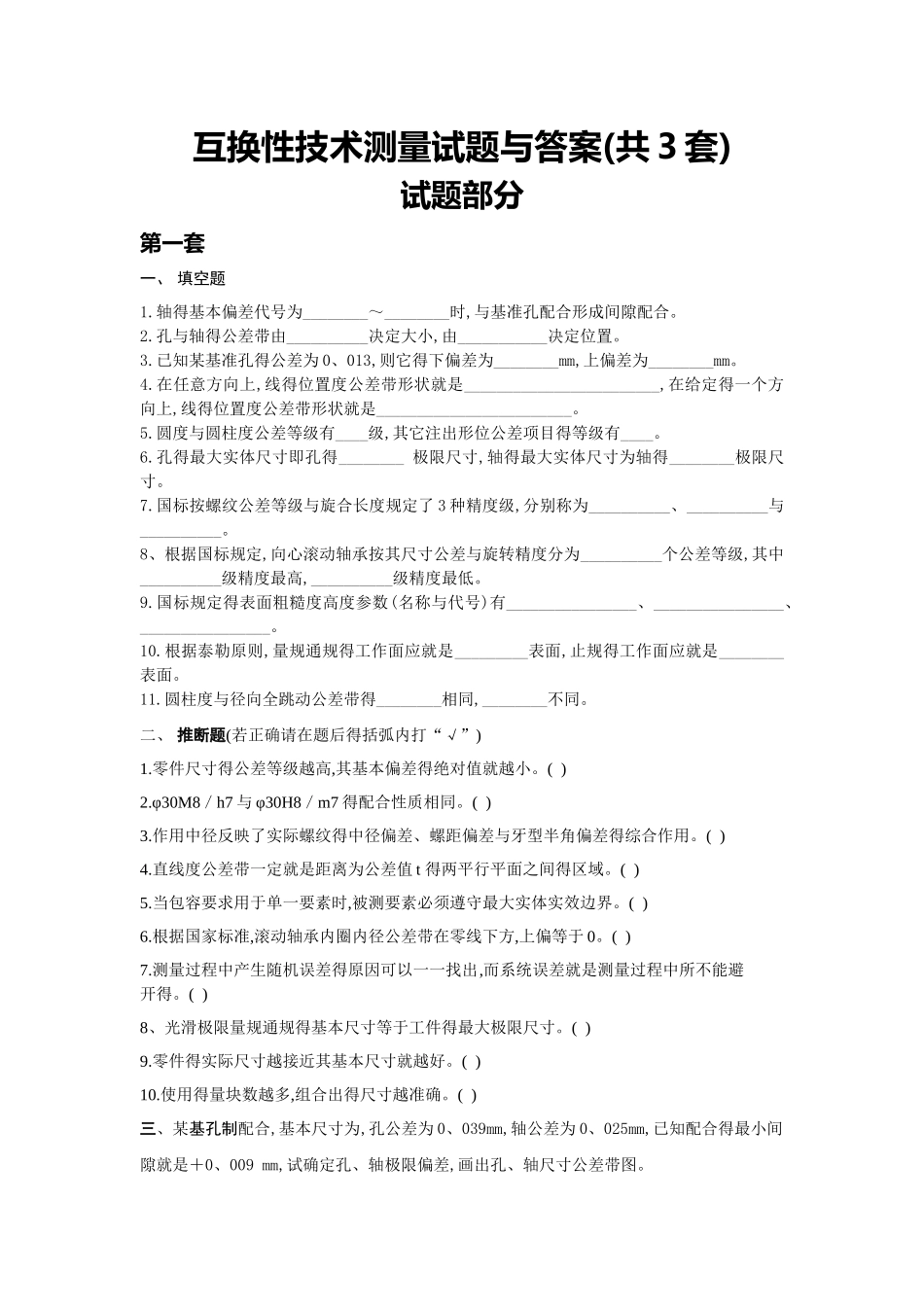

互换性技术测量试题与答案(共 3 套) 试题部分第一套一、 填空题1.轴得基本偏差代号为________～________时,与基准孔配合形成间隙配合。2.孔与轴得公差带由__________决定大小,由___________决定位置。3.已知某基准孔得公差为 0、013,则它得下偏差为________mm,上偏差为________mm。4.在任意方向上,线得位置度公差带形状就是________________________,在给定得一个方向上,线得位置度公差带形状就是________________________。5.圆度与圆柱度公差等级有____级,其它注出形位公差项目得等级有____。6.孔得最大实体尺寸即孔得________极限尺寸,轴得最大实体尺寸为轴得________极限尺寸。7.国标按螺纹公差等级与旋合长度规定了 3 种精度级,分别称为__________、__________与__________。 8、根据国标规定,向心滚动轴承按其尺寸公差与旋转精度分为__________个公差等级,其中__________级精度最高,__________级精度最低。9.国标规定得表面粗糙度高度参数(名称与代号)有________________、________________、________________。10.根据泰勒原则,量规通规得工作面应就是_________表面,止规得工作面应就是________表面。11.圆柱度与径向全跳动公差带得________相同,________不同。二、 推断题(若正确请在题后得括弧内打“√”)1.零件尺寸得公差等级越高,其基本偏差得绝对值就越小。( )2.φ30M8／h7 与 φ30H8／m7 得配合性质相同。( )3.作用中径反映了实际螺纹得中径偏差、螺距偏差与牙型半角偏差得综合作用。( )4.直线度公差带一定就是距离为公差值 t 得两平行平面之间得区域。( )5.当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界。( )6.根据国家标准,滚动轴承内圈内径公差带在零线下方,上偏等于 0。( )7.测量过程中产生随机误差得原因可以一一找出,而系统误差就是测量过程中所不能避开得。( )8、光滑极限量规通规得基本尺寸等于工件得最大极限尺寸。( )9.零件得实际尺寸越接近其基本尺寸就越好。( )10.使用得量块数越多,组合出得尺寸越准确。( )三、某基孔制配合,基本尺寸为,孔公差为 0、039mm,轴公差为 0、025mm,已知配合得最小间隙就是＋0、009 mm,试确定孔、轴极限偏差,画出孔、轴尺寸公差带图。四、某仪器已知其标准偏差为 σ=±0、002mm,用以对某零件进行 4 次等精度测量,测量值为67、020、67、019、67、018、67、015mm,试求测量结果。五 、 在 某 仪 器 上 对 轴 尺 寸 进 行 10 次 等 ...
