五层电梯模型PLC控制系统设计.

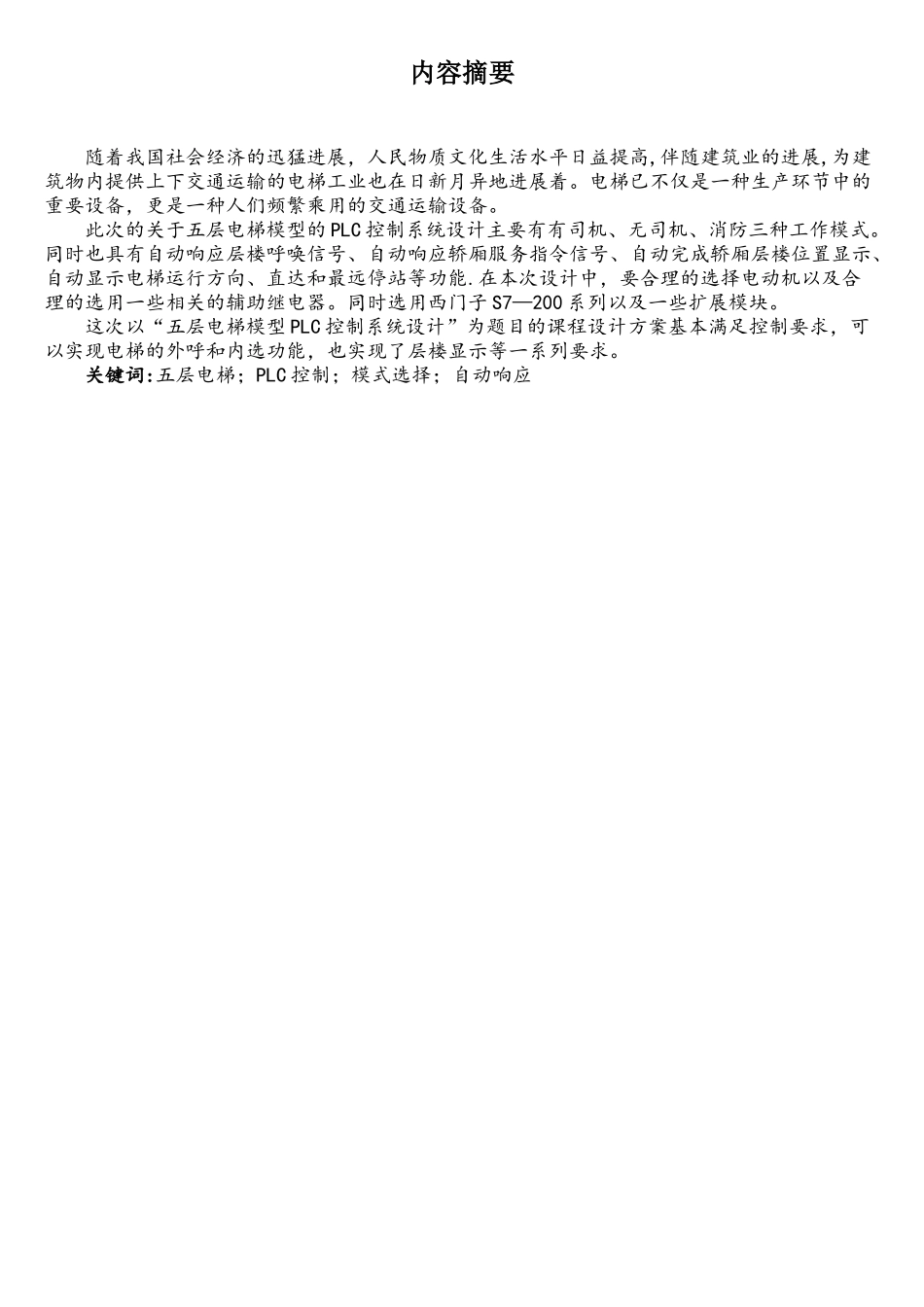

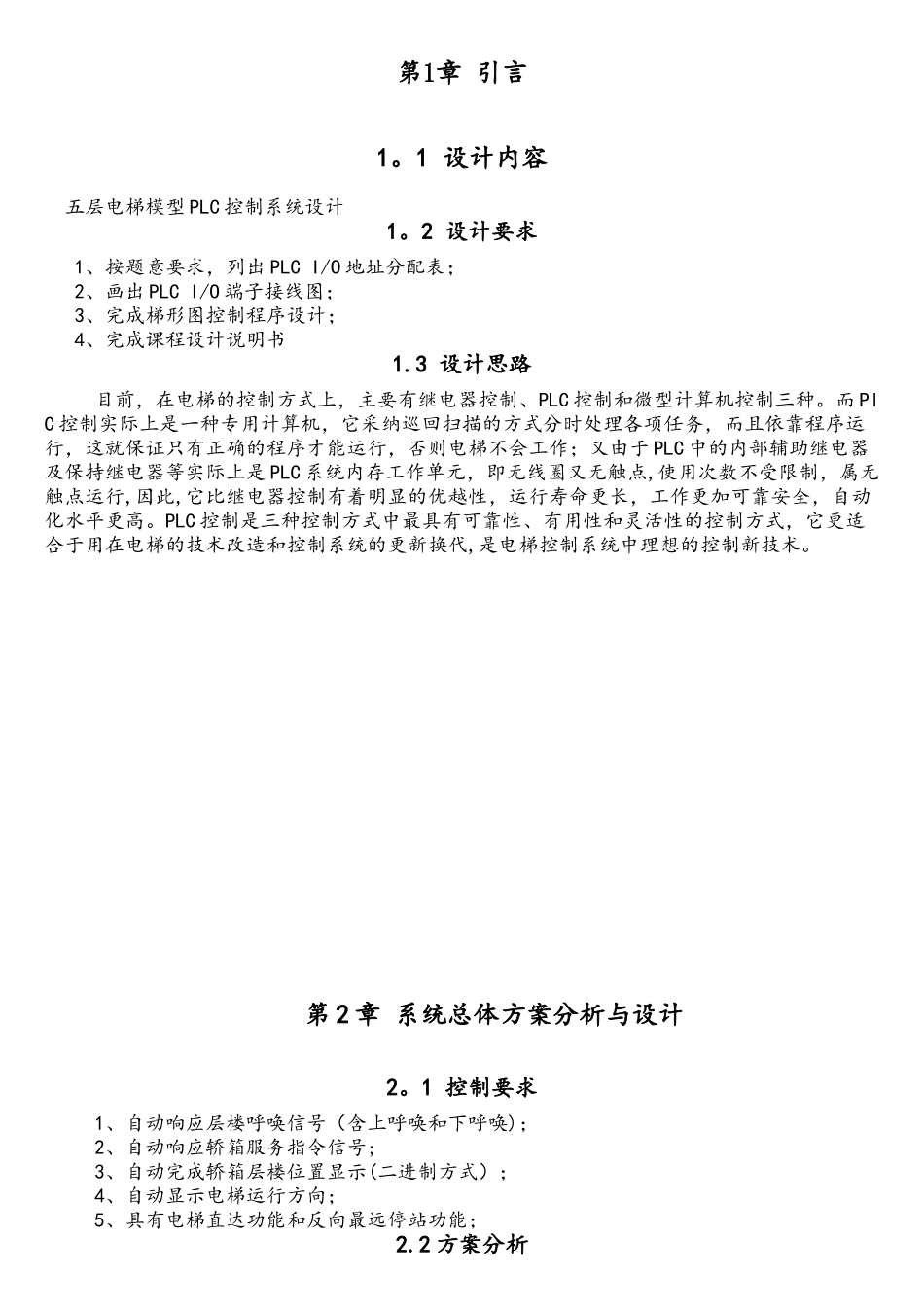

内容摘要随着我国社会经济的迅猛进展，人民物质文化生活水平日益提高,伴随建筑业的进展,为建筑物内提供上下交通运输的电梯工业也在日新月异地进展着。电梯已不仅是一种生产环节中的重要设备，更是一种人们频繁乘用的交通运输设备。此次的关于五层电梯模型的 PLC 控制系统设计主要有有司机、无司机、消防三种工作模式。同时也具有自动响应层楼呼唤信号、自动响应轿厢服务指令信号、自动完成轿厢层楼位置显示、自动显示电梯运行方向、直达和最远停站等功能.在本次设计中，要合理的选择电动机以及合理的选用一些相关的辅助继电器。同时选用西门子 S7—200 系列以及一些扩展模块。这次以“五层电梯模型 PLC 控制系统设计”为题目的课程设计方案基本满足控制要求，可以实现电梯的外呼和内选功能，也实现了层楼显示等一系列要求。关键词:五层电梯；PLC 控制；模式选择；自动响应目 录第 1 章 引言................................................1 1。1 设计内容1 1.2 设计要求1 1.3 设计思路1第 2 章 系统总体方案分析与设计2 2.1 控制要求2 2.2 方案分析2 2。3 方案设计2 2。4 设备选型3第 3 章 PLC 控制系统设计3 3。1 控制要求分析及设计3 3.1.2 确定 I/O 点数量及 PLC 类型3 3.2 I/O 点的分配与编号4 3。3 PLC 端子接线图6 3.4 控制程序编制8 3。4。1 梯形图(见附表）8 3.4。2 指令表（见附表)8结 论……………………………………………………………………………9设计总结10致谢11附录 梯形图及指令表12参考文献30第1章 引言1。1 设计内容 五层电梯模型 PLC 控制系统设计1。2 设计要求 1、按题意要求，列出 PLC I/O 地址分配表； 2、画出 PLC I/O 端子接线图； 3、完成梯形图控制程序设计； 4、完成课程设计说明书1.3 设计思路 目前，在电梯的控制方式上，主要有继电器控制、PLC 控制和微型计算机控制三种。而 PlC 控制实际上是一种专用计算机，它采纳巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作；又由于 PLC 中的内部辅助继电器及保持继电器等实际上是 PLC 系统内存工作单元，即无线圈又无触点,使用次数不受限制，属无触点运行,因此,它比继电器控制有着明显的优越性，运行寿命更长，工作更加可靠安全，自动化水平更高。PLC 控制是三种控制方式中最具有可靠性、有用性和灵活性的控制方式，它更适合于...
