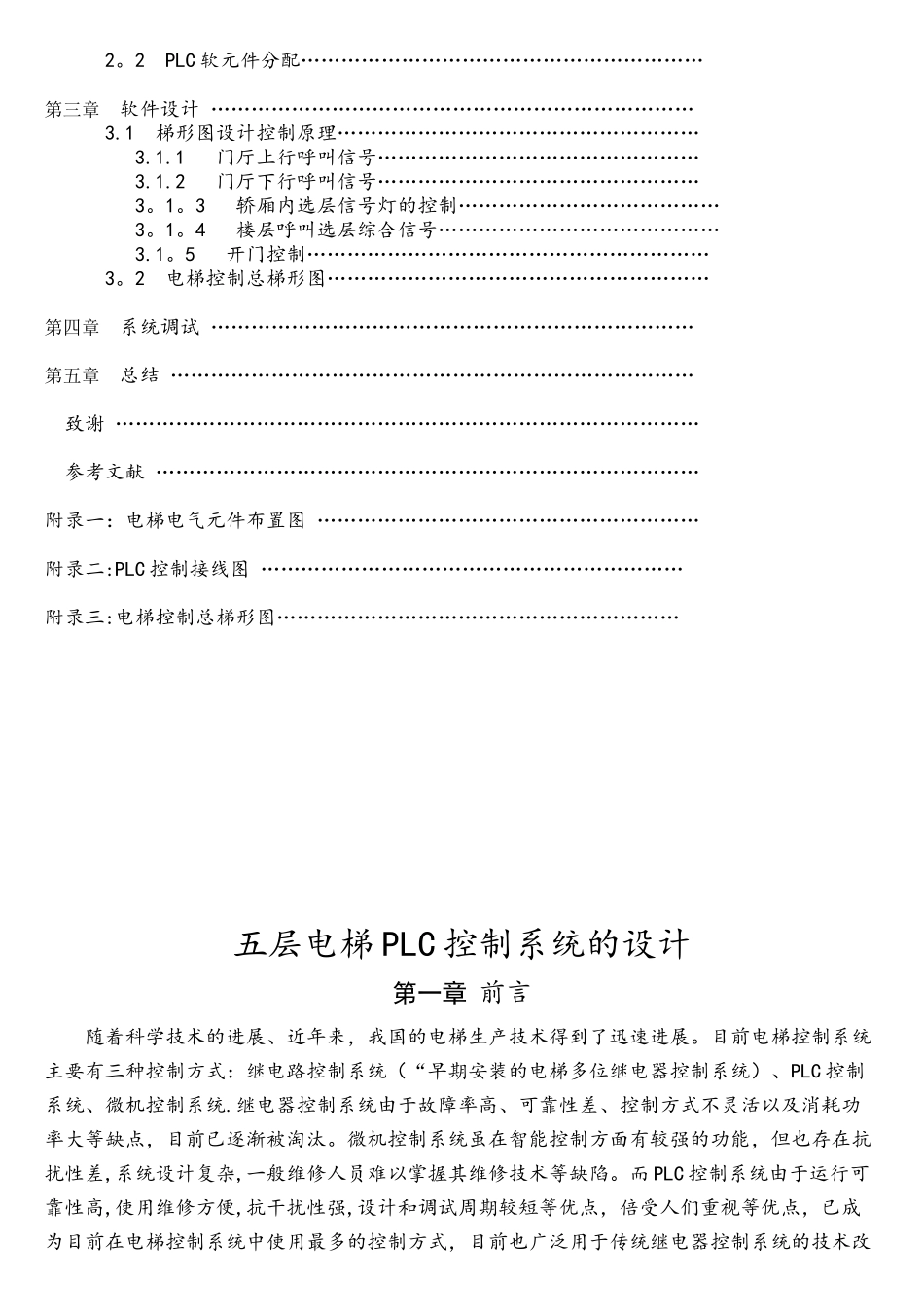

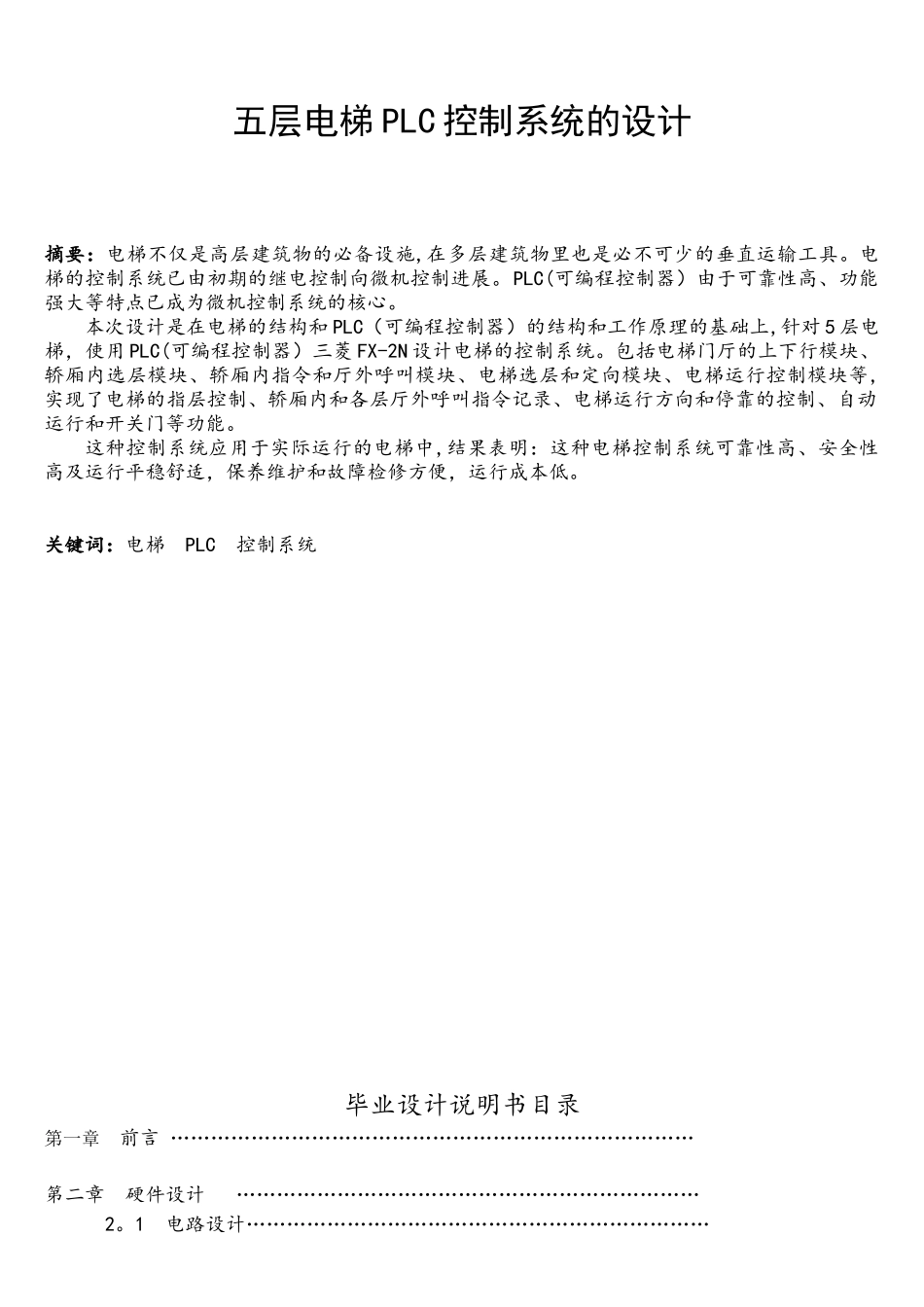

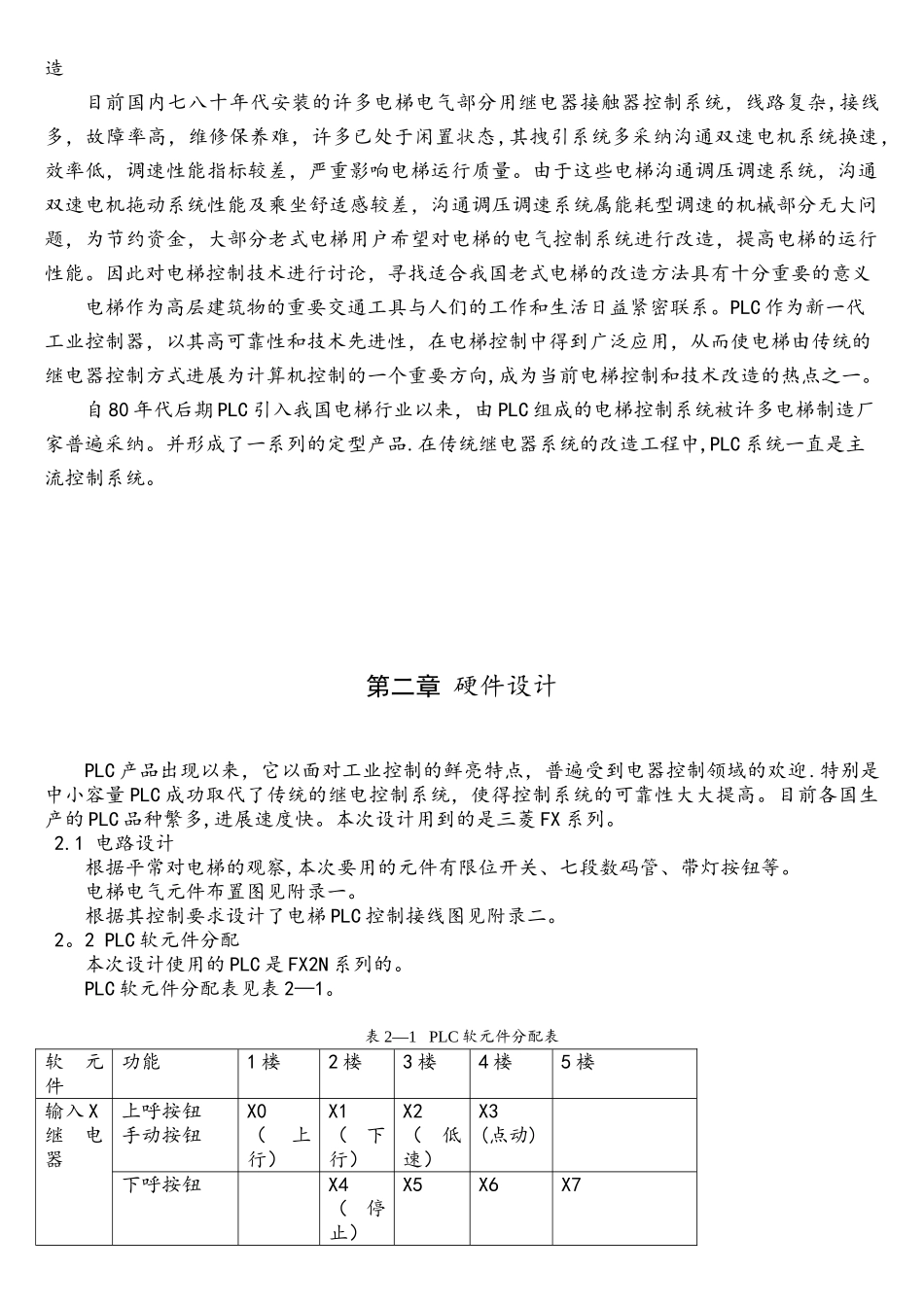

五层电梯 PLC 控制系统的设计摘要：电梯不仅是高层建筑物的必备设施,在多层建筑物里也是必不可少的垂直运输工具。电梯的控制系统已由初期的继电控制向微机控制进展。PLC(可编程控制器）由于可靠性高、功能强大等特点已成为微机控制系统的核心。本次设计是在电梯的结构和 PLC（可编程控制器）的结构和工作原理的基础上,针对 5 层电梯，使用 PLC(可编程控制器）三菱 FX-2N 设计电梯的控制系统。包括电梯门厅的上下行模块、轿厢内选层模块、轿厢内指令和厅外呼叫模块、电梯选层和定向模块、电梯运行控制模块等,实现了电梯的指层控制、轿厢内和各层厅外呼叫指令记录、电梯运行方向和停靠的控制、自动运行和开关门等功能。这种控制系统应用于实际运行的电梯中,结果表明：这种电梯控制系统可靠性高、安全性高及运行平稳舒适，保养维护和故障检修方便，运行成本低。关键词：电梯 PLC 控制系统毕业设计说明书目录第一章 前言 ……………………………………………………………………第二章 硬件设计 …………………………………………………………… 2。1 电路设计…………………………………………………………… 2。2 PLC 软元件分配……………………………………………………第三章 软件设计 ……………………………………………………………… 3.1 梯形图设计控制原理……………………………………………… 3.1.1 门厅上行呼叫信号………………………………………… 3.1.2 门厅下行呼叫信号………………………………………… 3。1。3 轿厢内选层信号灯的控制………………………………… 3。1。4 楼层呼叫选层综合信号…………………………………… 3.1。5 开门控制…………………………………………………… 3。2 电梯控制总梯形图…………………………………………………第四章 系统调试 ………………………………………………………………第五章 总结 …………………………………………………………………… 致谢 …………………………………………………………………………… 参考文献 ………………………………………………………………………附录一：电梯电气元件布置图 …………………………………………………附录二:PLC 控制接线图 ………………………………………………………附录三:电梯控制总梯形图……………………………………………………五层电梯 PLC 控制系统的设计第一章 前言随着科...
