井下大巷电瓶车平巷运输计算

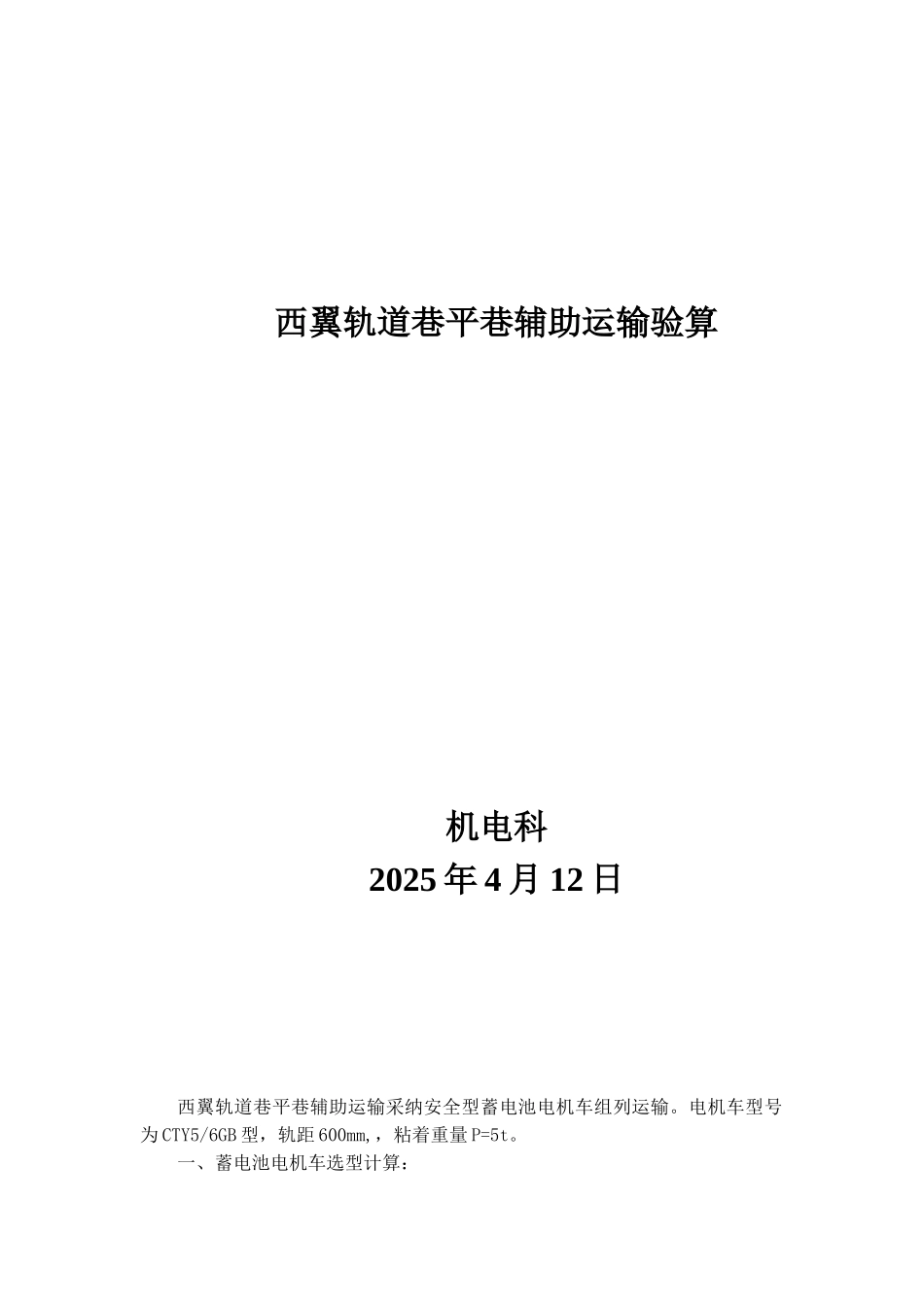

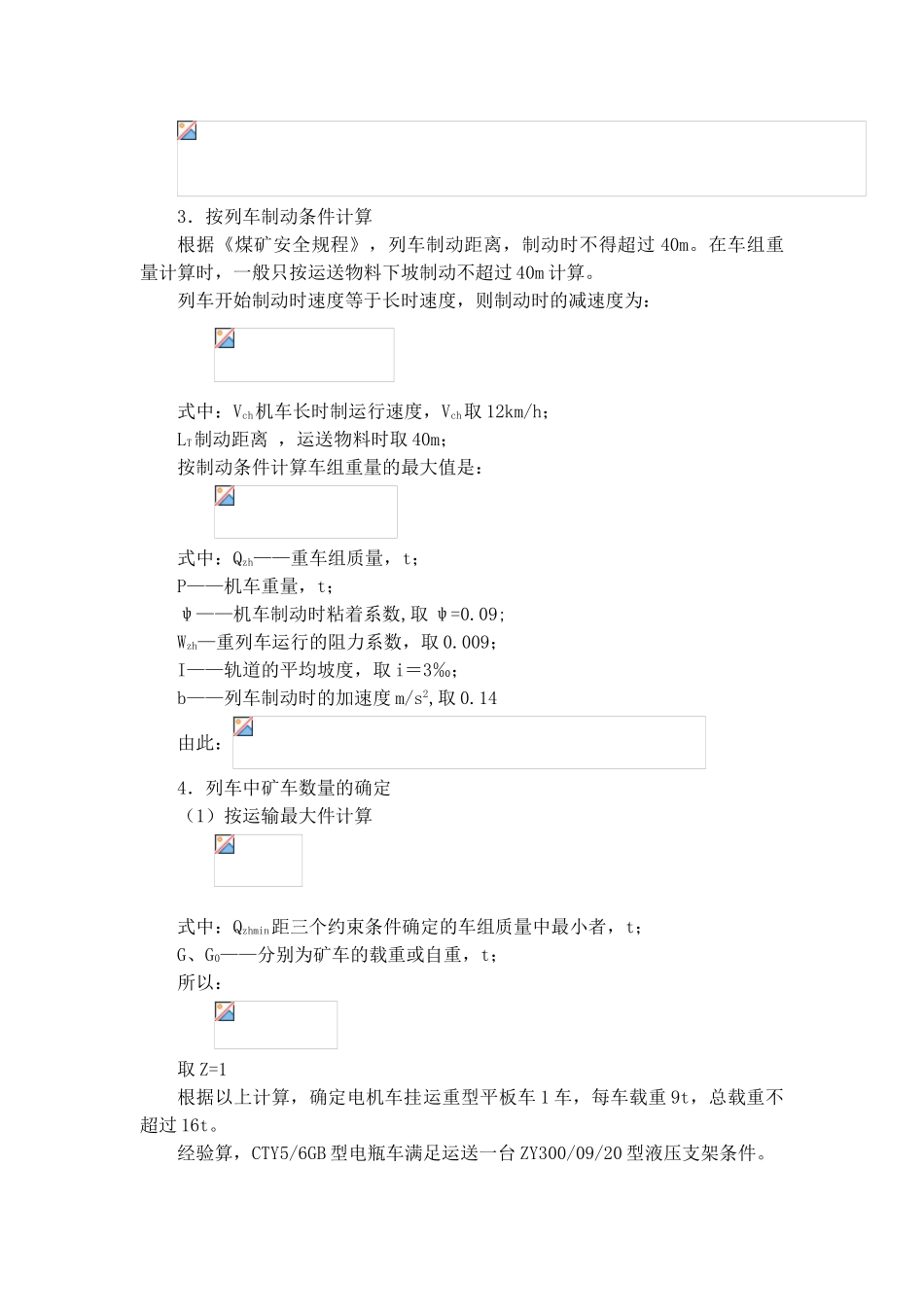

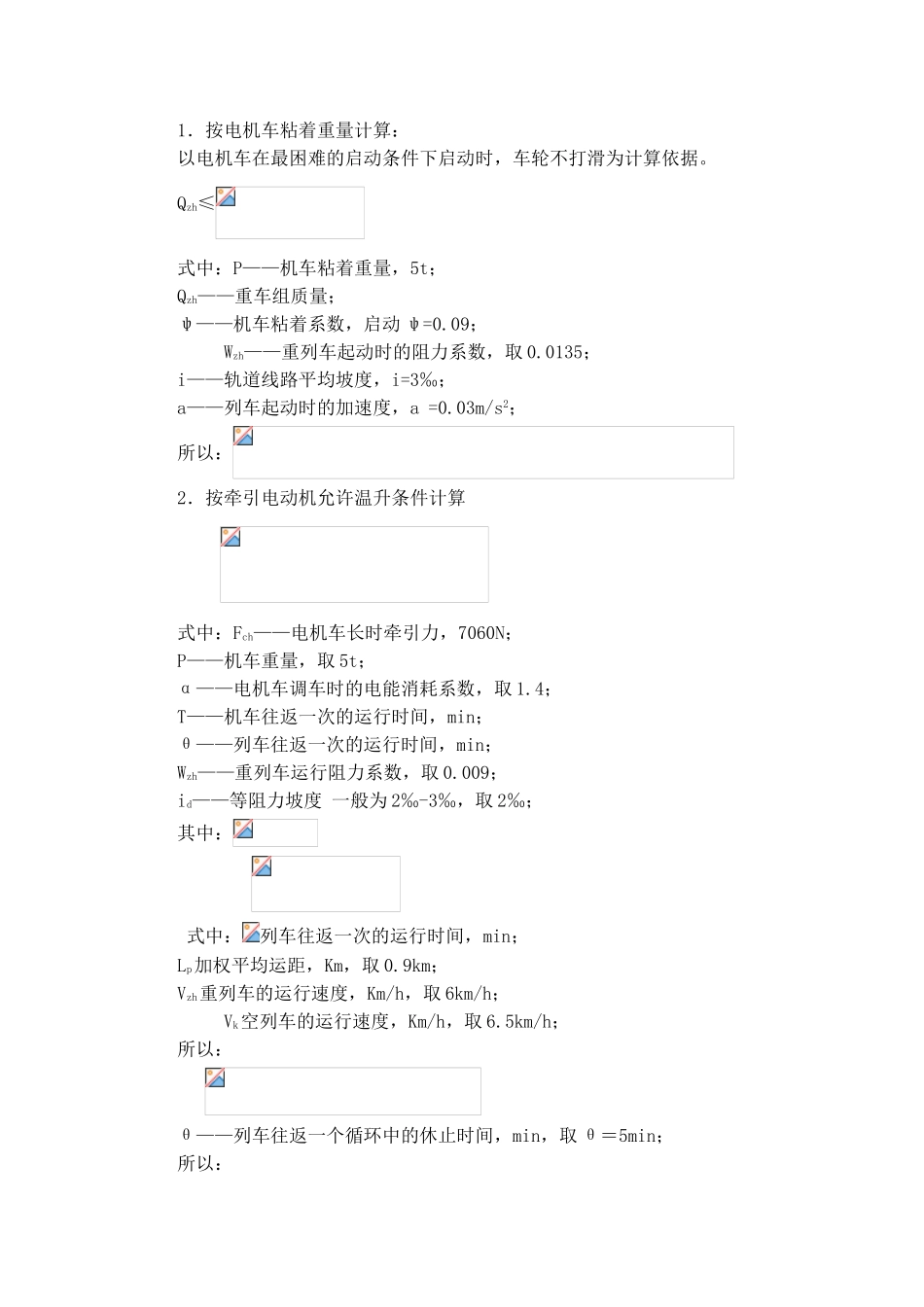

西翼轨道巷平巷辅助运输验算机电科2025 年 4 月 12 日西翼轨道巷平巷辅助运输采纳安全型蓄电池电机车组列运输。电机车型号为 CTY5/6GB 型，轨距 600mm,，粘着重量 P=5t。一、蓄电池电机车选型计算：1．按电机车粘着重量计算：以电机车在最困难的启动条件下启动时，车轮不打滑为计算依据。Qzh≤式中：P——机车粘着重量，5t；Qzh——重车组质量；ψ——机车粘着系数，启动 ψ=0.09；Wzh——重列车起动时的阻力系数，取 0.0135；i——轨道线路平均坡度，i=3‰；a——列车起动时的加速度，a =0.03m/s2；所以：2．按牵引电动机允许温升条件计算式中：Fch——电机车长时牵引力，7060N；P——机车重量，取 5t；α——电机车调车时的电能消耗系数，取 1.4；T——机车往返一次的运行时间，min；θ——列车往返一次的运行时间，min；Wzh——重列车运行阻力系数，取 0.009；id——等阻力坡度 一般为 2‰-3‰，取 2‰；其中： 式中：列车往返一次的运行时间，min；Lp加权平均运距，Km，取 0.9km；Vzh重列车的运行速度，Km/h，取 6km/h；Vk空列车的运行速度，Km/h，取 6.5km/h；所以：θ——列车往返一个循环中的休止时间，min，取 θ＝5min；所以：3．按列车制动条件计算根据《煤矿安全规程》，列车制动距离，制动时不得超过 40m。在车组重量计算时，一般只按运送物料下坡制动不超过 40m 计算。列车开始制动时速度等于长时速度，则制动时的减速度为：式中：Vch机车长时制运行速度，Vch取 12km/h；LT制动距离 ，运送物料时取 40m；按制动条件计算车组重量的最大值是：式中：Qzh——重车组质量，t；P——机车重量，t；ψ——机车制动时粘着系数,取 ψ=0.09;Wzh—重列车运行的阻力系数，取 0.009；I——轨道的平均坡度，取 i＝3‰；b——列车制动时的加速度 m/s2,取 0.14由此：4．列车中矿车数量的确定（1）按运输最大件计算式中：Qzhmin距三个约束条件确定的车组质量中最小者，t；G、G0——分别为矿车的载重或自重，t；所以：取 Z=1 根据以上计算，确定电机车挂运重型平板车 1 车，每车载重 9t，总载重不超过 16t。经验算，CTY5/6GB 型电瓶车满足运送一台 ZY300/09/20 型液压支架条件。（2）按正常运输物料计算（平均每节矿车装运物料不大于 1t）式中：Qzhmin距三个约束条件确定的车组质量中最小者，t；G、G0——分别为矿车的载重或自重，t；所以：取 Z=10 根据以上计算，确定电机车挂运 10 辆矿车，每车载重 1t，总载重不超过16t。经验算，CTY5/6GB 型电瓶车满足运送 10 辆物料矿车。
