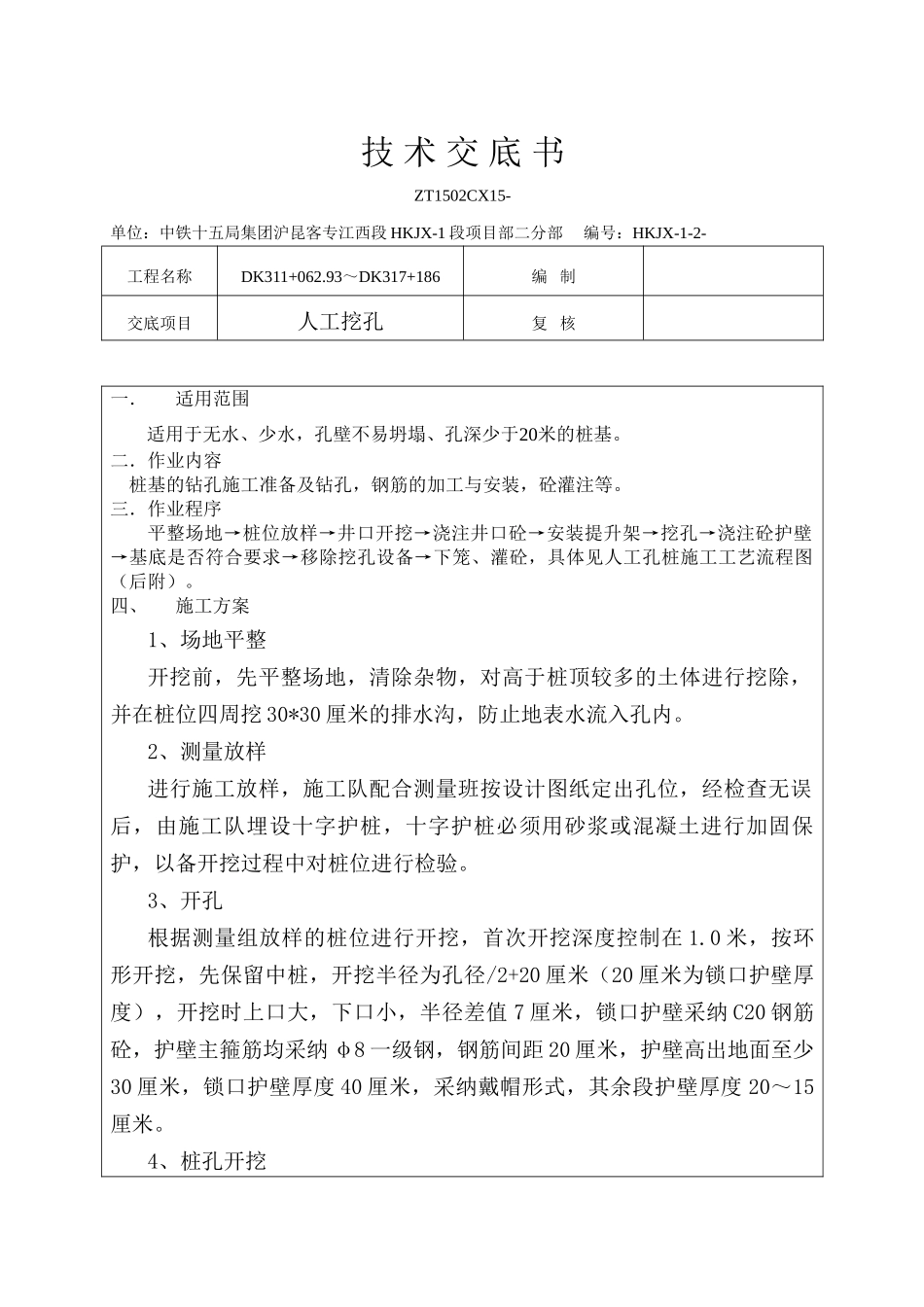

一．适用范围 适用于无水、少水，孔壁不易坍塌、孔深少于20米的桩基。二．作业内容 桩基的钻孔施工准备及钻孔，钢筋的加工与安装，砼灌注等。三．作业程序平整场地→桩位放样→井口开挖→浇注井口砼→安装提升架→挖孔→浇注砼护壁→基底是否符合要求→移除挖孔设备→下笼、灌砼，具体见人工孔桩施工工艺流程图（后附）。四、施工方案1、场地平整开挖前，先平整场地，清除杂物，对高于桩顶较多的土体进行挖除，并在桩位四周挖 30*30 厘米的排水沟，防止地表水流入孔内。2、测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位，经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。3、开孔根据测量组放样的桩位进行开挖，首次开挖深度控制在 1.0 米，按环形开挖，先保留中桩，开挖半径为孔径/2+20 厘米（20 厘米为锁口护壁厚度），开挖时上口大，下口小，半径差值 7 厘米，锁口护壁采纳 C20 钢筋砼，护壁主箍筋均采纳 φ8 一级钢，钢筋间距 20 厘米，护壁高出地面至少30 厘米，锁口护壁厚度 40 厘米，采纳戴帽形式，其余段护壁厚度 20～15厘米。4、桩孔开挖技 术 交 底 书ZT1502CX15-单位：中铁十五局集团沪昆客专江西段 HKJX-1 段项目部二分部 编号：HKJX-1-2-工程名称DK311+062.93～DK317+186编 制交底项目人工挖孔复 核A、洞身开挖的方法主要有两种，一种是人工用铁锹、镐头开挖，本法适用于土质及全风化的岩层，另一种方法是爆破开挖法。B、人工采纳镐头、铁锹开挖时，开挖深度根据地质条件而定，一般为80～100cm。每孔挖完一节，必须由孔口吊线检查并修边，保证桩身垂直度、中心位置及孔径，并使孔壁上下顺直一致。孔内土石方装入活底吊桶，通过孔口卷扬机提升至地面，用手推车运至距井边 10m 以外集料点。C、挖掘时，不必将孔壁修成光面，要使孔壁稍有凸凹不平，以增加桩的摩阻力。D、挖孔过程中，必须常常检查桩孔尺寸和平面位置，孔的中线误差不得大于桩长 0.2％，且不大于 5 厘米，截面尺寸须满足设计要求。E、挖孔时如有水渗入，应及时支护孔壁，防止水在孔壁中浸流造成坍孔。如渗水应及时排除，或改用钻孔。有渗水地段，每节的开挖深度应控制在 0.5 米。F、孔内遇到岩层须爆破时，采纳浅眼松动爆破，严格控制用量并在炮眼附近加强支护，严禁使用裸露爆破，炮眼深度对软岩不超过 8Ocm，，对于硬岩石炮眼深度不超过 5Ocm。 G、孔...
