人工挖孔桩分项工程质量技术交底卡

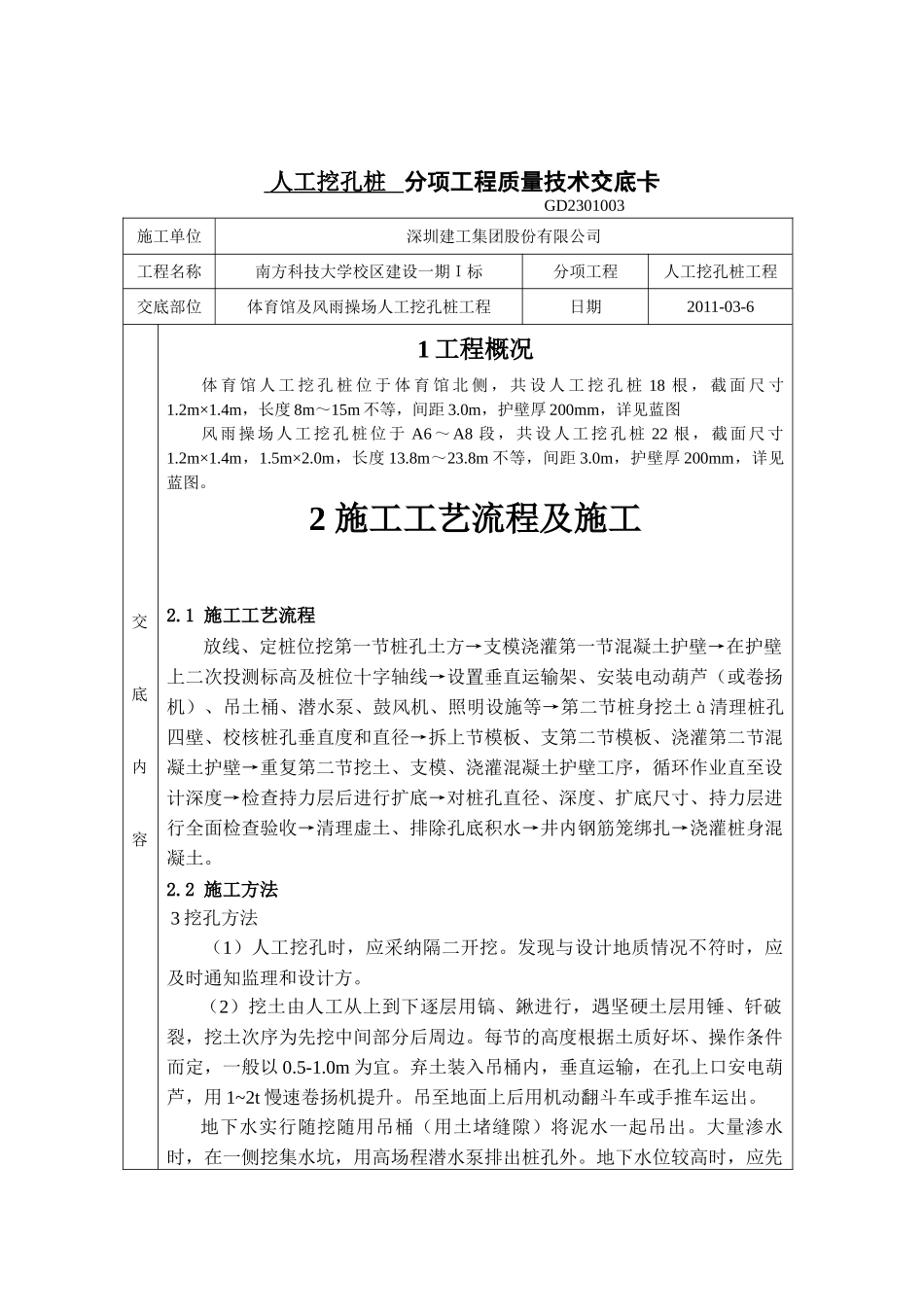

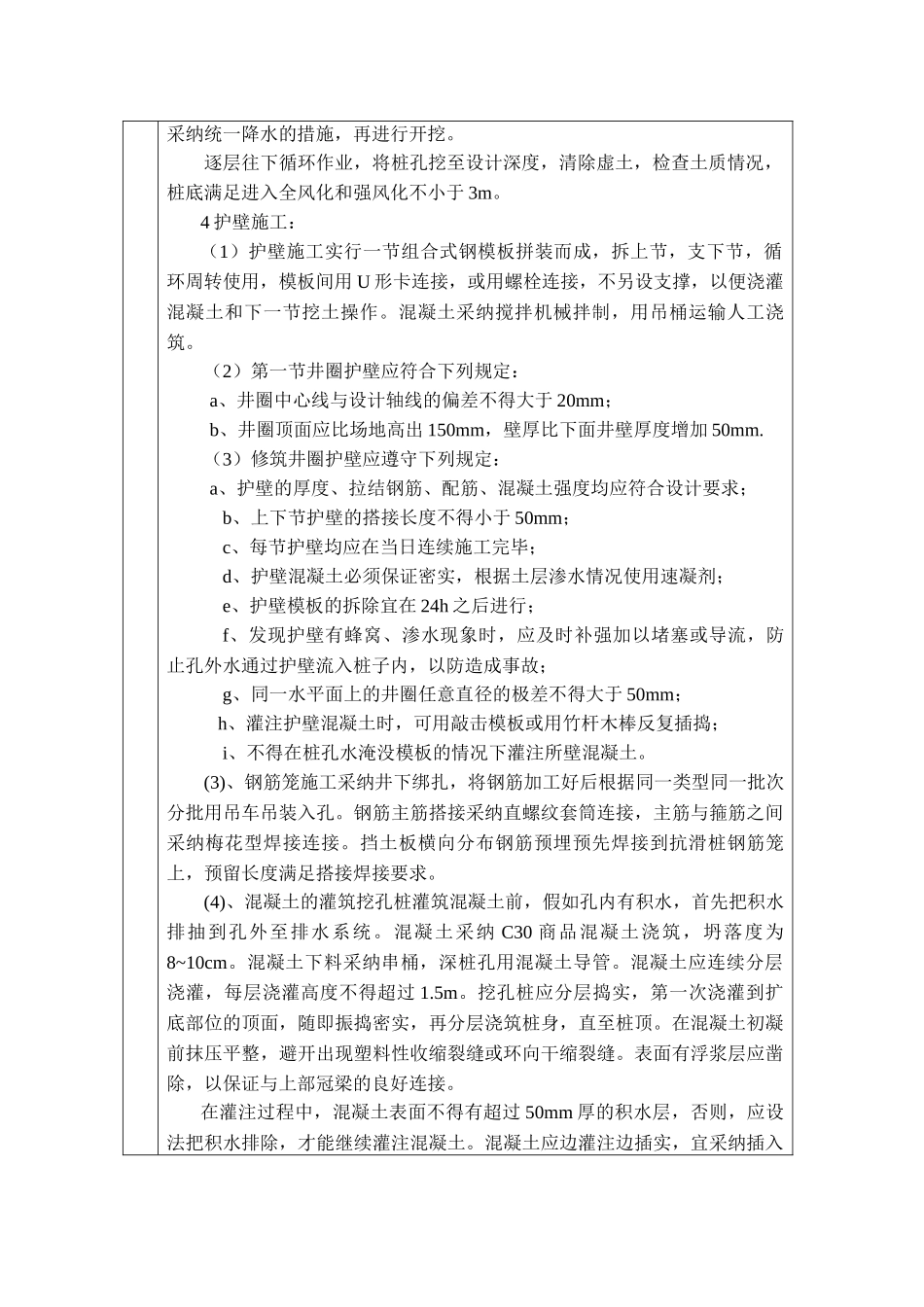

人工挖孔桩 分项工程质量技术交底卡 GD2301003施工单位深圳建工集团股份有限公司工程名称南方科技大学校区建设一期Ｉ标分项工程人工挖孔桩工程交底部位体育馆及风雨操场人工挖孔桩工程日期2011-03-6交底内容1 工程概况体 育 馆 人 工 挖 孔 桩 位 于 体 育 馆 北 侧 ， 共 设 人 工 挖 孔 桩 18 根 ， 截 面 尺 寸1.2m×1.4m，长度 8m～15m 不等，间距 3.0m，护壁厚 200mm，详见蓝图风 雨 操 场 人 工 挖 孔 桩 位 于 A6 ～ A8 段 ， 共 设 人 工 挖 孔 桩 22 根 ， 截 面 尺 寸1.2m×1.4m，1.5m×2.0m，长度 13.8m～23.8m 不等，间距 3.0m，护壁厚 200mm，详见蓝图。2 施工工艺流程及施工2.1 施工工艺流程放线、定桩位挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→设置垂直运输架、安装电动葫芦（或卷扬机）、吊土桶、潜水泵、鼓风机、照明设施等→第二节桩身挖土 à 清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板、浇灌第二节混凝土护壁→重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度→检查持力层后进行扩底→对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收→清理虚土、排除孔底积水→井内钢筋笼绑扎→浇灌桩身混凝土。2.2 施工方法 3 挖孔方法（1）人工挖孔时，应采纳隔二开挖。发现与设计地质情况不符时，应及时通知监理和设计方。（2）挖土由人工从上到下逐层用镐、鍬进行，遇坚硬土层用锤、钎破裂，挖土次序为先挖中间部分后周边。每节的高度根据土质好坏、操作条件而定，一般以 0.5-1.0m 为宜。弃土装入吊桶内，垂直运输，在孔上口安电葫芦，用 1~2t 慢速卷扬机提升。吊至地面上后用机动翻斗车或手推车运出。地下水实行随挖随用吊桶（用土堵缝隙）将泥水一起吊出。大量渗水时，在一侧挖集水坑，用高场程潜水泵排出桩孔外。地下水位较高时，应先采纳统一降水的措施，再进行开挖。逐层往下循环作业，将桩孔挖至设计深度，清除虚土，检查土质情况，桩底满足进入全风化和强风化不小于 3m。4 护壁施工：（1）护壁施工实行一节组合式钢模板拼装而成，拆上节，支下节，循环周转使用，模板间用 U 形卡连接，或用螺栓连接，不另设支撑，以便浇灌混凝土和下一节挖土操作。混凝土采纳搅拌机械拌制，用吊桶运输人工浇筑。（2）第一节井圈护壁应符合下列规定： a、井圈中心线与...
