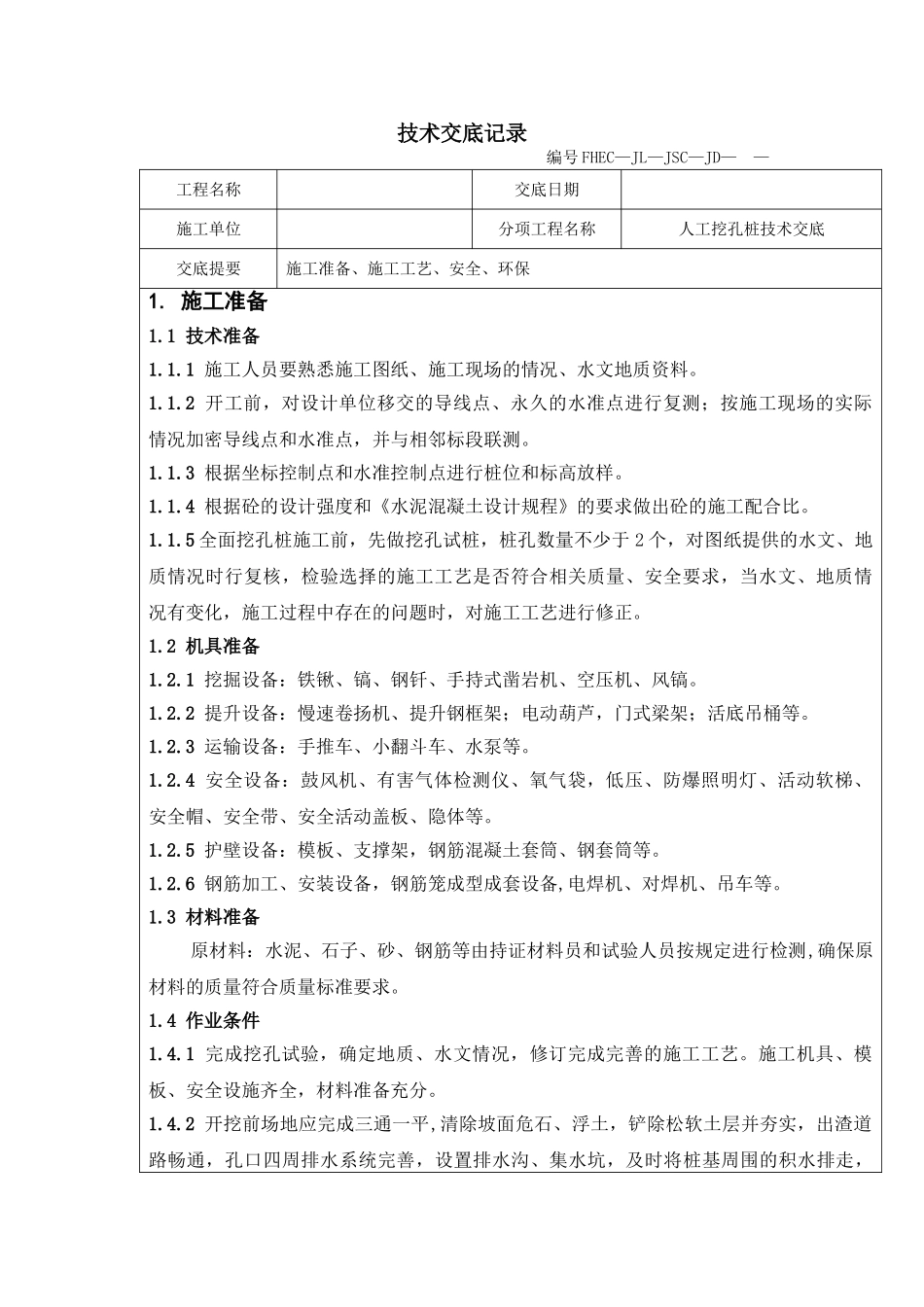

技术交底记录 编号 FHEC—JL—JSC—JD— — 工程名称交底日期 施工单位分项工程名称人工挖孔桩技术交底交底提要施工准备、施工工艺、安全、环保1. 施工准备1.1 技术准备1.1.1 施工人员要熟悉施工图纸、施工现场的情况、水文地质资料。1.1.2 开工前，对设计单位移交的导线点、永久的水准点进行复测；按施工现场的实际情况加密导线点和水准点，并与相邻标段联测。1.1.3 根据坐标控制点和水准控制点进行桩位和标高放样。1.1.4 根据砼的设计强度和《水泥混凝土设计规程》的要求做出砼的施工配合比。1.1.5 全面挖孔桩施工前，先做挖孔试桩，桩孔数量不少于 2 个，对图纸提供的水文、地质情况时行复核，检验选择的施工工艺是否符合相关质量、安全要求，当水文、地质情况有变化，施工过程中存在的问题时，对施工工艺进行修正。1.2 机具准备1.2.1 挖掘设备：铁锹、镐、钢钎、手持式凿岩机、空压机、风镐。1.2.2 提升设备：慢速卷扬机、提升钢框架；电动葫芦，门式梁架；活底吊桶等。1.2.3 运输设备：手推车、小翻斗车、水泵等。1.2.4 安全设备：鼓风机、有害气体检测仪、氧气袋，低压、防爆照明灯、活动软梯、安全帽、安全带、安全活动盖板、隐体等。1.2.5 护壁设备：模板、支撑架，钢筋混凝土套筒、钢套筒等。1.2.6 钢筋加工、安装设备，钢筋笼成型成套设备,电焊机、对焊机、吊车等。1.3 材料准备原材料：水泥、石子、砂、钢筋等由持证材料员和试验人员按规定进行检测,确保原材料的质量符合质量标准要求。1.4 作业条件1.4.1 完成挖孔试验，确定地质、水文情况，修订完成完善的施工工艺。施工机具、模板、安全设施齐全，材料准备充分。1.4.2 开挖前场地应完成三通一平,清除坡面危石、浮土，铲除松软土层并夯实，出渣道路畅通，孔口四周排水系统完善，设置排水沟、集水坑，及时将桩基周围的积水排走，确保场内无积水，必要时要降低地下水位。设置孔口围护栏，搭设孔口的雨蓬。临时电力线路按施工组织设计的要求进行布置，通风、安全设施准备就绪。标识牌标识桩号、墩台号、桩基编号、孔口标高，桩底标高、孔深、桩基顶面标高、施工现场负责人及现场技术负责人。1.4.3 施工作业人员要求操作工人:应由现场技术人员对操作工人进行培训、施工、安全技术交底，做到熟练掌握井下作业、投料、搅拌、运输、振捣等技术，制定对应的安全紧急救援措施。操作人员保持固定。2、操作工艺2.1 施工工艺流程测量放样及定桩位——孔口护圈浇筑——...
