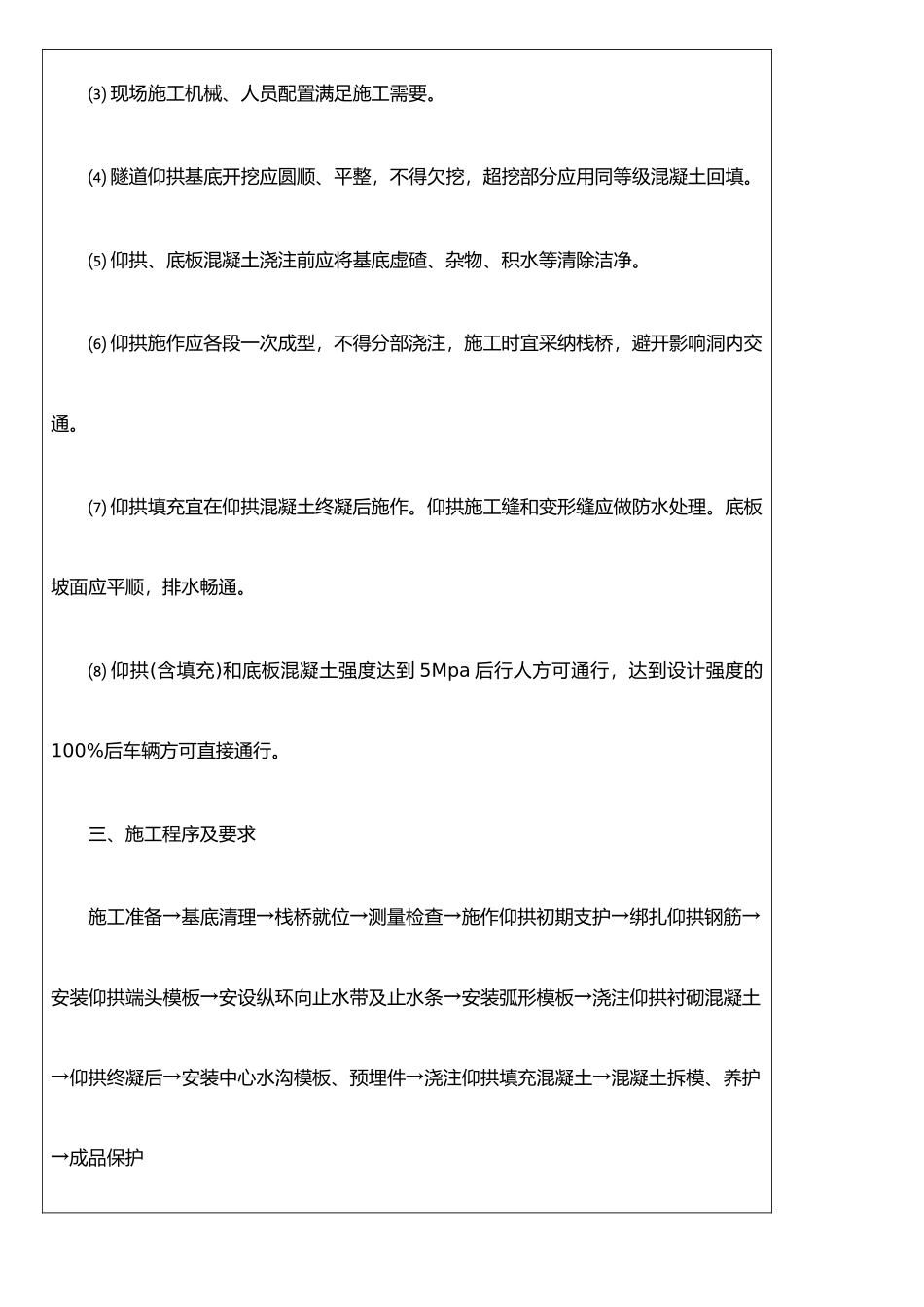

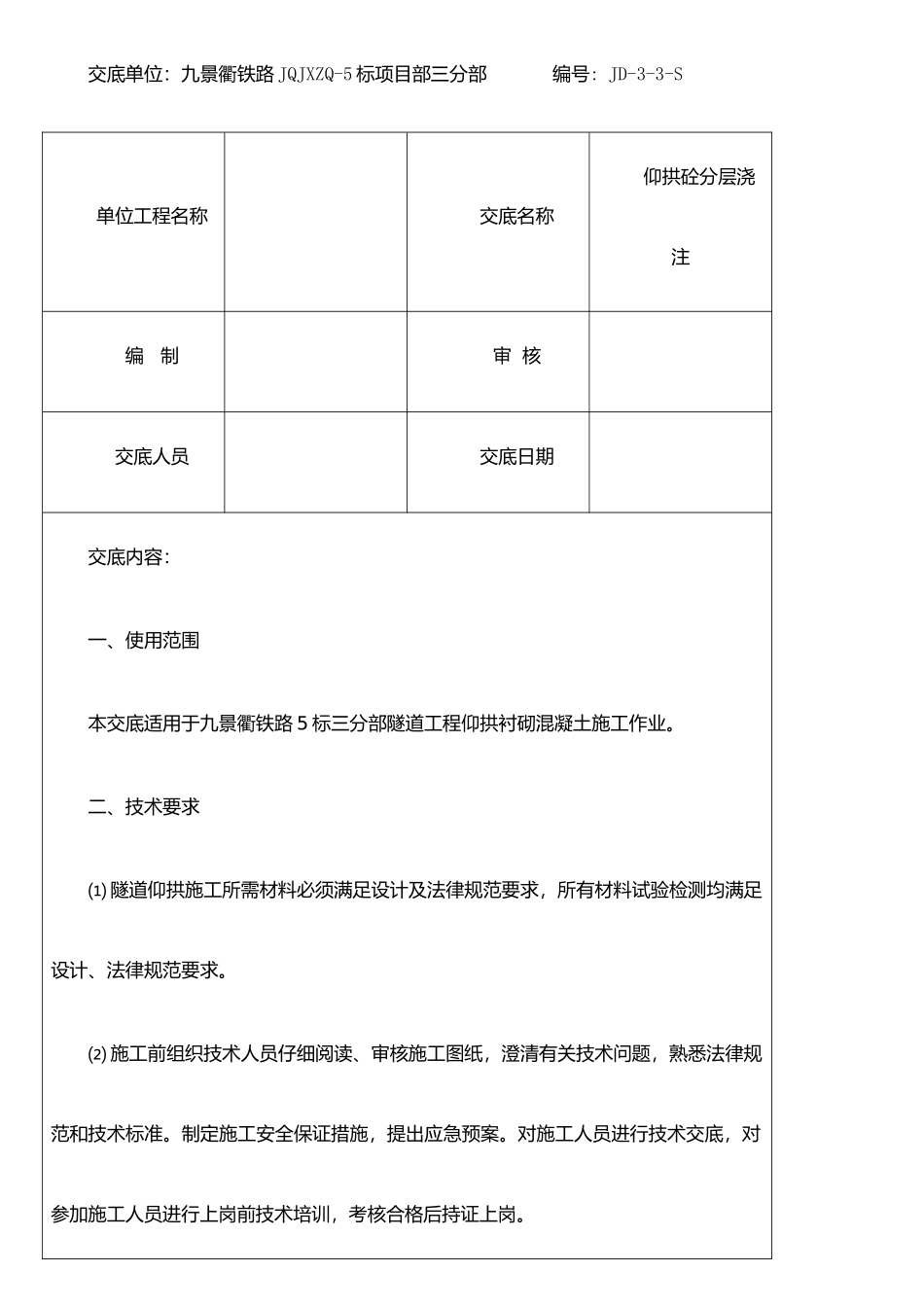

新建九景衢铁路江西段站前工程 JQJXZQ-5 标（DK128+400～DK185+050）仰拱砼弧形模板分层浇注技术交底（三级）中交二公局九景衢铁路 JQJXZQ-5 标项目部三分部二〇一四年 月技 术 交 底 书（三级）交底单位：九景衢铁路 JQJXZQ-5 标项目部三分部 编号: JD-3-3-S 单位工程名称交底名称仰拱砼分层浇注编 制审 核交底人员交底日期交底内容：一、使用范围本交底适用于九景衢铁路 5 标三分部隧道工程仰拱衬砌混凝土施工作业。二、技术要求⑴ 隧道仰拱施工所需材料必须满足设计及法律规范要求，所有材料试验检测均满足设计、法律规范要求。 ⑵ 施工前组织技术人员仔细阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 ⑶ 现场施工机械、人员配置满足施工需要。⑷ 隧道仰拱基底开挖应圆顺、平整，不得欠挖，超挖部分应用同等级混凝土回填。 ⑸ 仰拱、底板混凝土浇注前应将基底虚碴、杂物、积水等清除洁净。 ⑹ 仰拱施作应各段一次成型，不得分部浇注，施工时宜采纳栈桥，避开影响洞内交通。 ⑺ 仰拱填充宜在仰拱混凝土终凝后施作。仰拱施工缝和变形缝应做防水处理。底板坡面应平顺，排水畅通。 ⑻ 仰拱(含填充)和底板混凝土强度达到 5Mpa 后行人方可通行，达到设计强度的100%后车辆方可直接通行。三、施工程序及要求施工准备→基底清理→栈桥就位→测量检查→施作仰拱初期支护→绑扎仰拱钢筋→安装仰拱端头模板→安设纵环向止水带及止水条→安装弧形模板→浇注仰拱衬砌混凝土→仰拱终凝后→安装中心水沟模板、预埋件→浇注仰拱填充混凝土→混凝土拆模、养护→成品保护施工要求：仰拱整体浇注采纳仰拱栈桥，实现同时作业，加快施工进度；仰拱成型采纳组合式钢模板、仰拱弧形模板，确保仰拱中埋式止水带定位准确，仰拱线形顺畅；仰拱、仰拱填充分开整体浇注，一次成型，仰拱填充混凝土应在仰拱混凝土终凝后浇注。四、施工准备仰拱二次衬砌施工之需做好充分的施工准备及技术工作，主要有以下几点： 1.设备物资方面：仰拱弧形钢模加工并验收合格，仰拱简易栈桥已到位，钢筋加工设备能满足施工要求，拌和站、混凝土运输设备完好，能满足混凝土供应，隧道结构所用止水带等材料充足并已检验合格。2.现场准备：满足仰拱二次衬砌施工的作业面，现场风、水、电设施已配置完善，满足施工需求...
