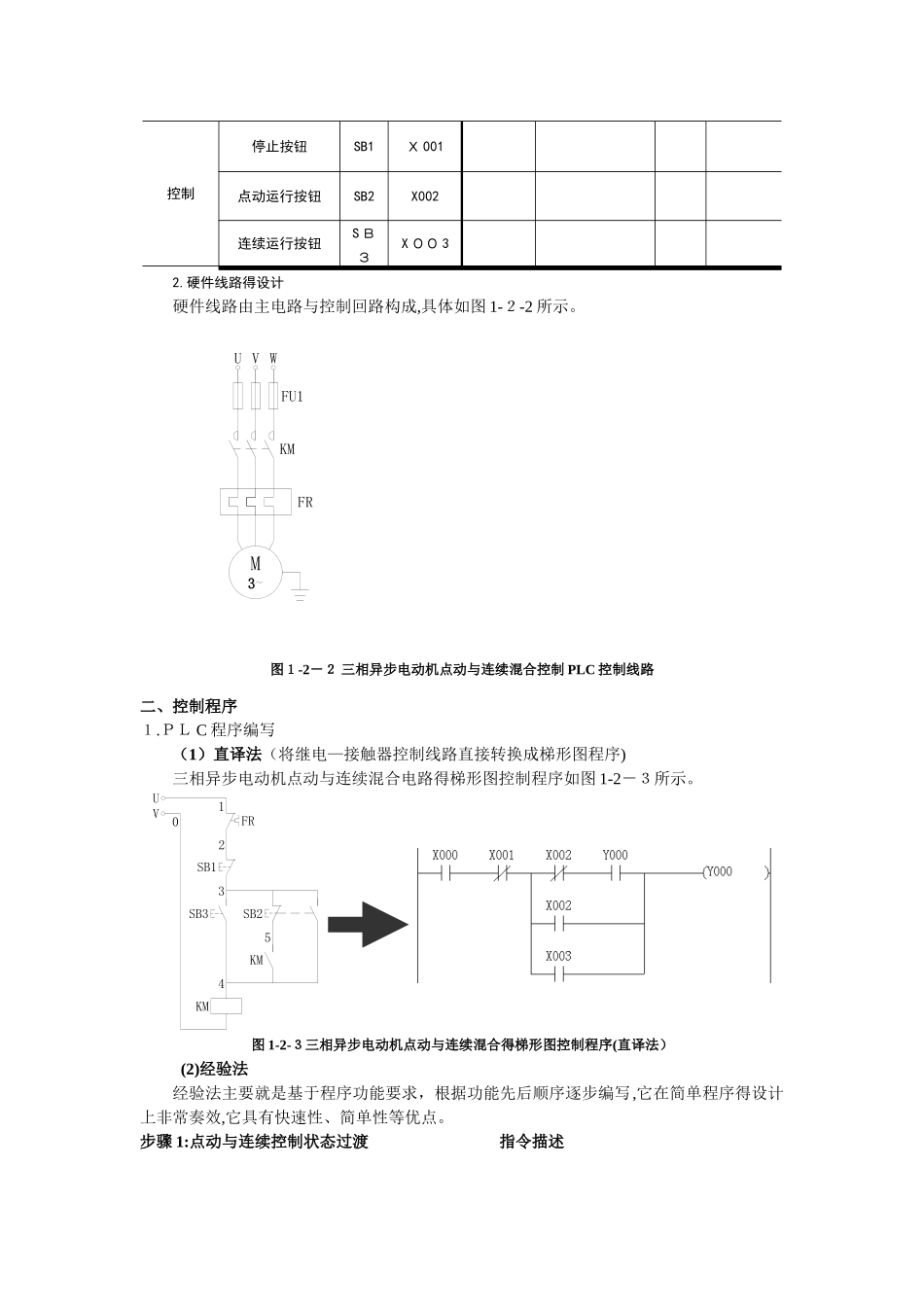

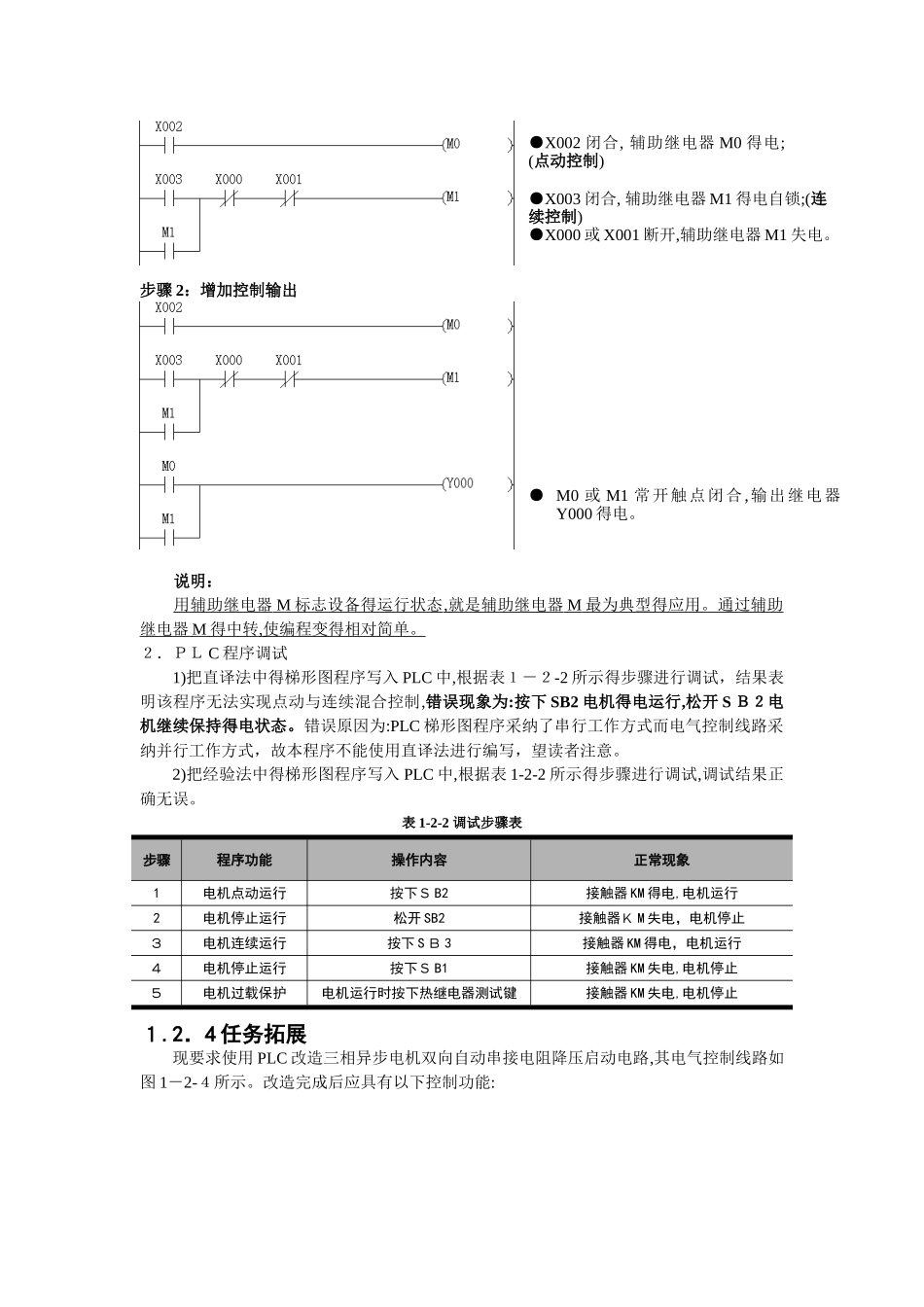

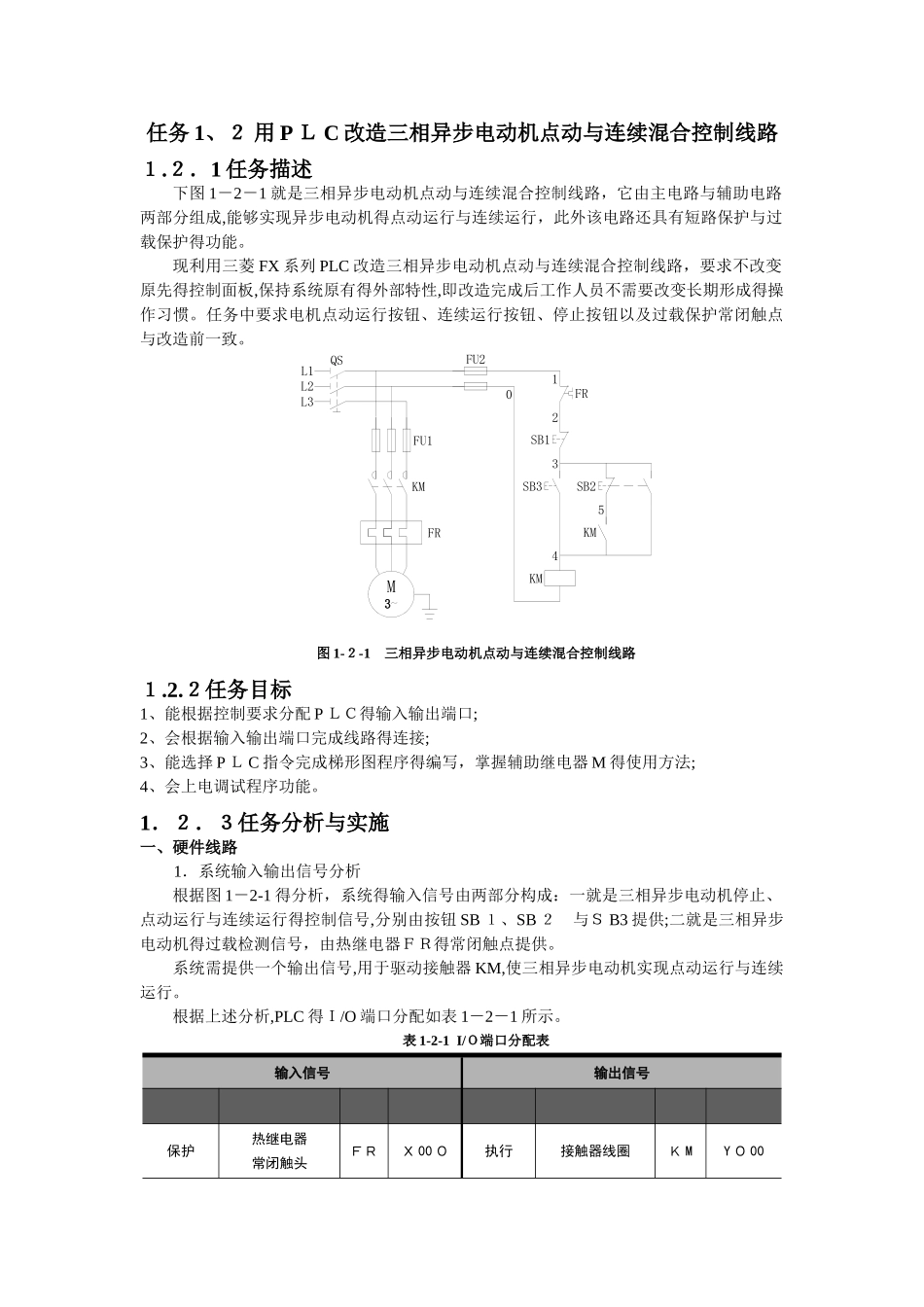

任务 1、２ 用 P Ｌ C 改造三相异步电动机点动与连续混合控制线路１.２．1 任务描述下图 1－2－1 就是三相异步电动机点动与连续混合控制线路，它由主电路与辅助电路两部分组成,能够实现异步电动机得点动运行与连续运行，此外该电路还具有短路保护与过载保护得功能。现利用三菱 FX 系列 PLC 改造三相异步电动机点动与连续混合控制线路，要求不改变原先得控制面板,保持系统原有得外部特性,即改造完成后工作人员不需要改变长期形成得操作习惯。任务中要求电机点动运行按钮、连续运行按钮、停止按钮以及过载保护常闭触点与改造前一致。M3L1L2L3QSFU1FU2KMFRSB3SB1FR12034KMSB25KM图 1-２-1 三相异步电动机点动与连续混合控制线路１.2.２任务目标1、能根据控制要求分配 P ＬＣ得输入输出端口;2、会根据输入输出端口完成线路得连接;3、能选择 P Ｌ C 指令完成梯形图程序得编写，掌握辅助继电器 M 得使用方法;4、会上电调试程序功能。1．２．３任务分析与实施一、硬件线路1．系统输入输出信号分析根据图 1－2-1 得分析，系统得输入信号由两部分构成：一就是三相异步电动机停止、点动运行与连续运行得控制信号,分别由按钮 SB １、SB ２ 与Ｓ B3 提供;二就是三相异步电动机得过载检测信号，由热继电器ＦＲ得常闭触点提供。系统需提供一个输出信号,用于驱动接触器 KM,使三相异步电动机实现点动运行与连续运行。根据上述分析,PLC 得Ｉ/O 端口分配如表 1－2－1 所示。表 1-2-1 I/Ｏ端口分配表输入信号输出信号保护热继电器常闭触头ＦＲＸ 00 ０执行接触器线圈Ｋ MY ０ 00控制停止按钮SB1Ｘ 001点动运行按钮SB2X002连续运行按钮S Ｂ３X ００ 32.硬件线路得设计硬件线路由主电路与控制回路构成,具体如图 1-２-2 所示。图１-2－２ 三相异步电动机点动与连续混合控制 PLC 控制线路二、控制程序１.ＰＬ C 程序编写（1）直译法（将继电—接触器控制线路直接转换成梯形图程序)三相异步电动机点动与连续混合电路得梯形图控制程序如图 1-2－３所示。图 1-2-３三相异步电动机点动与连续混合得梯形图控制程序(直译法）(2)经验法经验法主要就是基于程序功能要求，根据功能先后顺序逐步编写,它在简单程序得设计上非常奏效,它具有快速性、简单性等优点。步骤 1:点动与连续控制状态过渡 指令描述M3FU1KMFRU V WSB3SB1FR12034KMSB25KMVU步骤 2：增加控制输出 说明：用辅助继电器 M 标志设备得运行状态 , 就...
