任务1.2：单端输出功放PCB板设计与制作

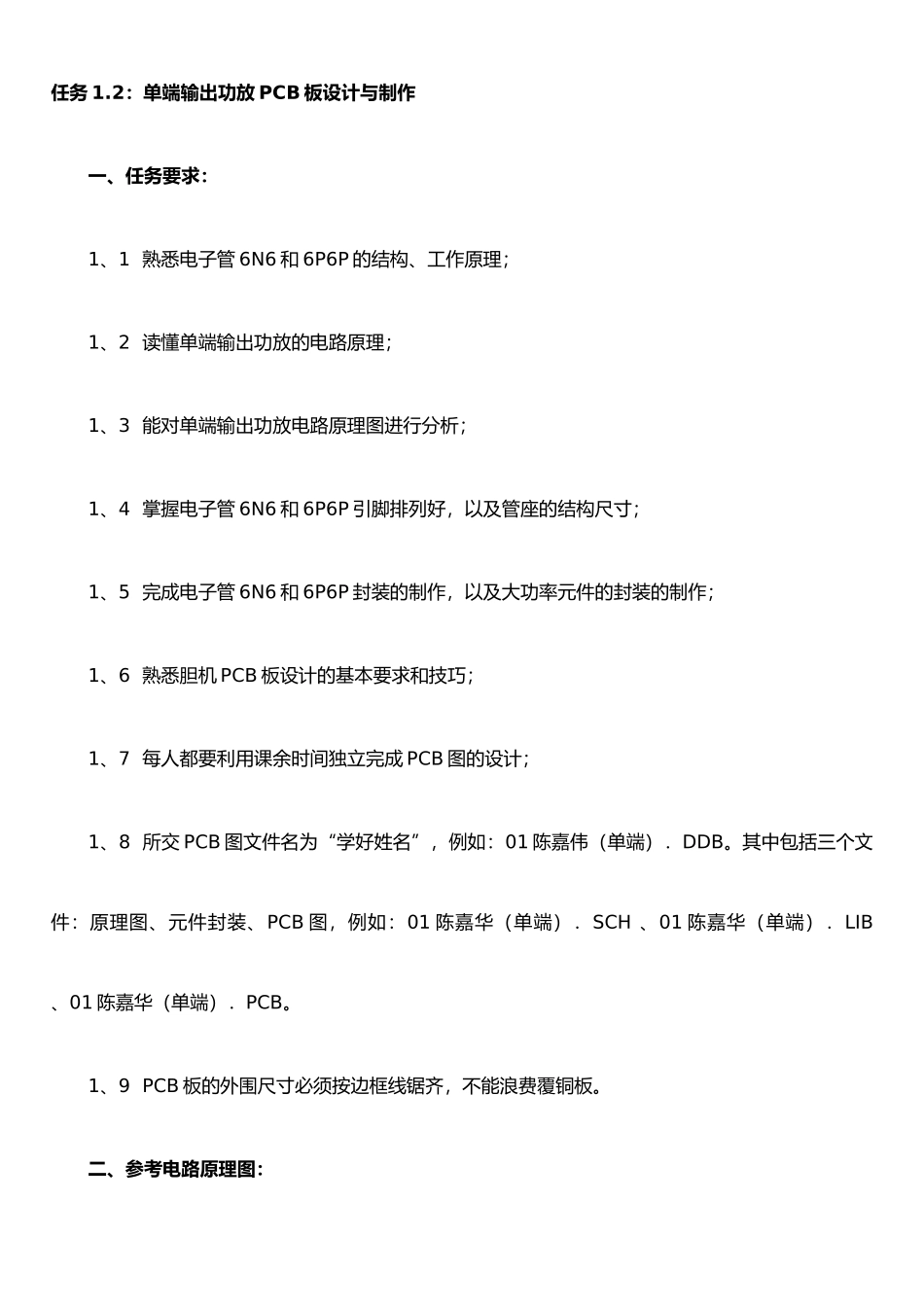

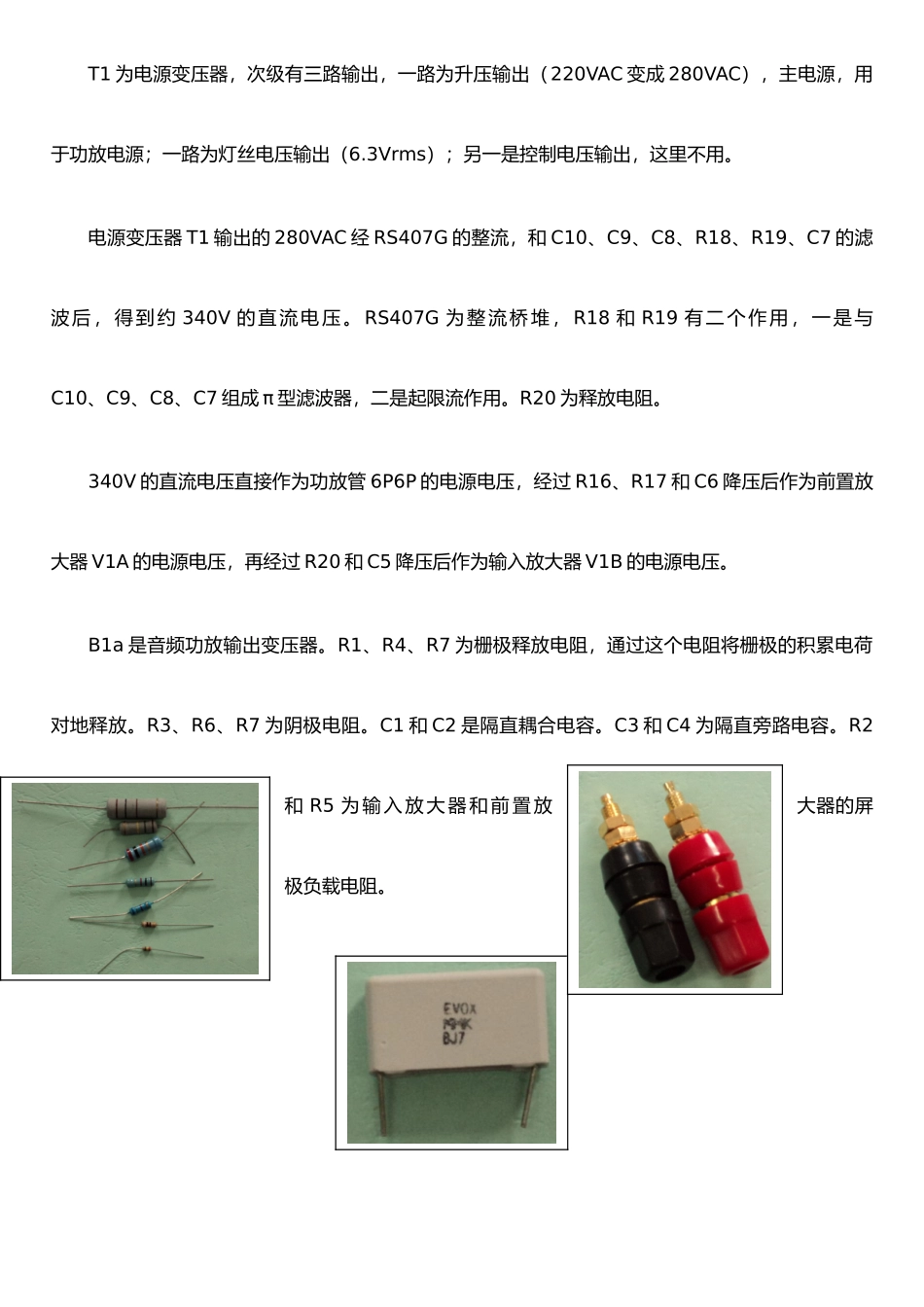

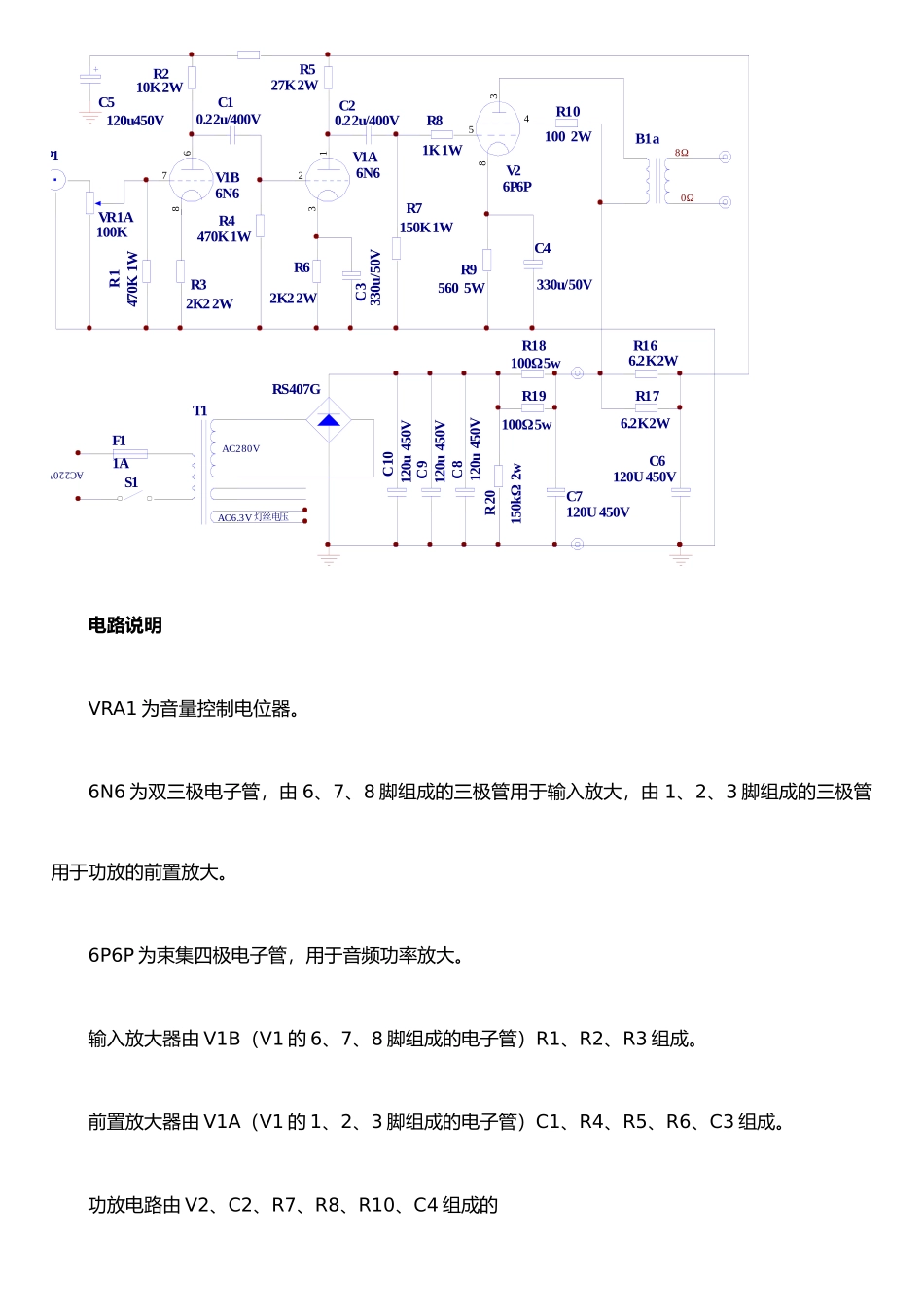

任务 1.2：单端输出功放 PCB 板设计与制作一、任务要求：1、1 熟悉电子管 6N6 和 6P6P 的结构、工作原理；1、2 读懂单端输出功放的电路原理；1、3 能对单端输出功放电路原理图进行分析；1、4 掌握电子管 6N6 和 6P6P 引脚排列好，以及管座的结构尺寸；1、5 完成电子管 6N6 和 6P6P 封装的制作，以及大功率元件的封装的制作；1、6 熟悉胆机 PCB 板设计的基本要求和技巧；1、7 每人都要利用课余时间独立完成 PCB 图的设计；1、8 所交 PCB 图文件名为“学好姓名”，例如：01 陈嘉伟（单端）．DDB。其中包括三个文件：原理图、元件封装、PCB 图，例如：01 陈嘉华（单端）．SCH 、01 陈嘉华（单端）．LIB 、01 陈嘉华（单端）．PCB。1、9 PCB 板的外围尺寸必须按边框线锯齐，不能浪费覆铜板。二、参考电路原理图：B1aR1470K 1WR210K 2WR32K2 2WC10.22u/400VR4470K 1WR527K 2WR62K2 2WC20.22u/400VR7150K 1WR81K 1WR9560 5WC4330u/50VR10100 2WC6120U 450VC7120U 450VC8120u 450VC9120u 450VC10120u 450VRS407G8Ω0ΩR166.2K 2WR176.2K 2WR20150kΩ 2wR18100Ω 5wR19100Ω 5wAC220VP1VR1A100K312V1A6N6867V1B6N64358V26P6PT1AC280VAC6.3V 灯丝电压S1F11AC3330u/50VR11 20K 2WC5120u450V电路说明VRA1 为音量控制电位器。6N6 为双三极电子管，由 6、7、8 脚组成的三极管用于输入放大，由 1、2、3 脚组成的三极管用于功放的前置放大。6P6P 为束集四极电子管，用于音频功率放大。输入放大器由 V1B（V1 的 6、7、8 脚组成的电子管）R1、R2、R3 组成。前置放大器由 V1A（V1 的 1、2、3 脚组成的电子管）C1、R4、R5、R6、C3 组成。功放电路由 V2、C2、R7、R8、R10、C4 组成的T1 为电源变压器，次级有三路输出，一路为升压输出（220VAC 变成 280VAC），主电源，用于功放电源；一路为灯丝电压输出（6.3Vrms）；另一是控制电压输出，这里不用。电源变压器 T1 输出的 280VAC 经 RS407G 的整流，和 C10、C9、C8、R18、R19、C7 的滤波后，得到约 340V 的直流电压。 RS407G 为整流桥堆， R18 和 R19 有二个作用，一是与C10、C9、C8、C7 组成 π 型滤波器，二是起限流作用。R20 为释放电阻。340V 的直流电压直接作为功放管 6P6P 的电源电压，经过 R16、R17 和 C6 降压后作为前置放大器 V1A 的电源电压，再经过 R20 和 C5 降压后作为输入放大器 V...
