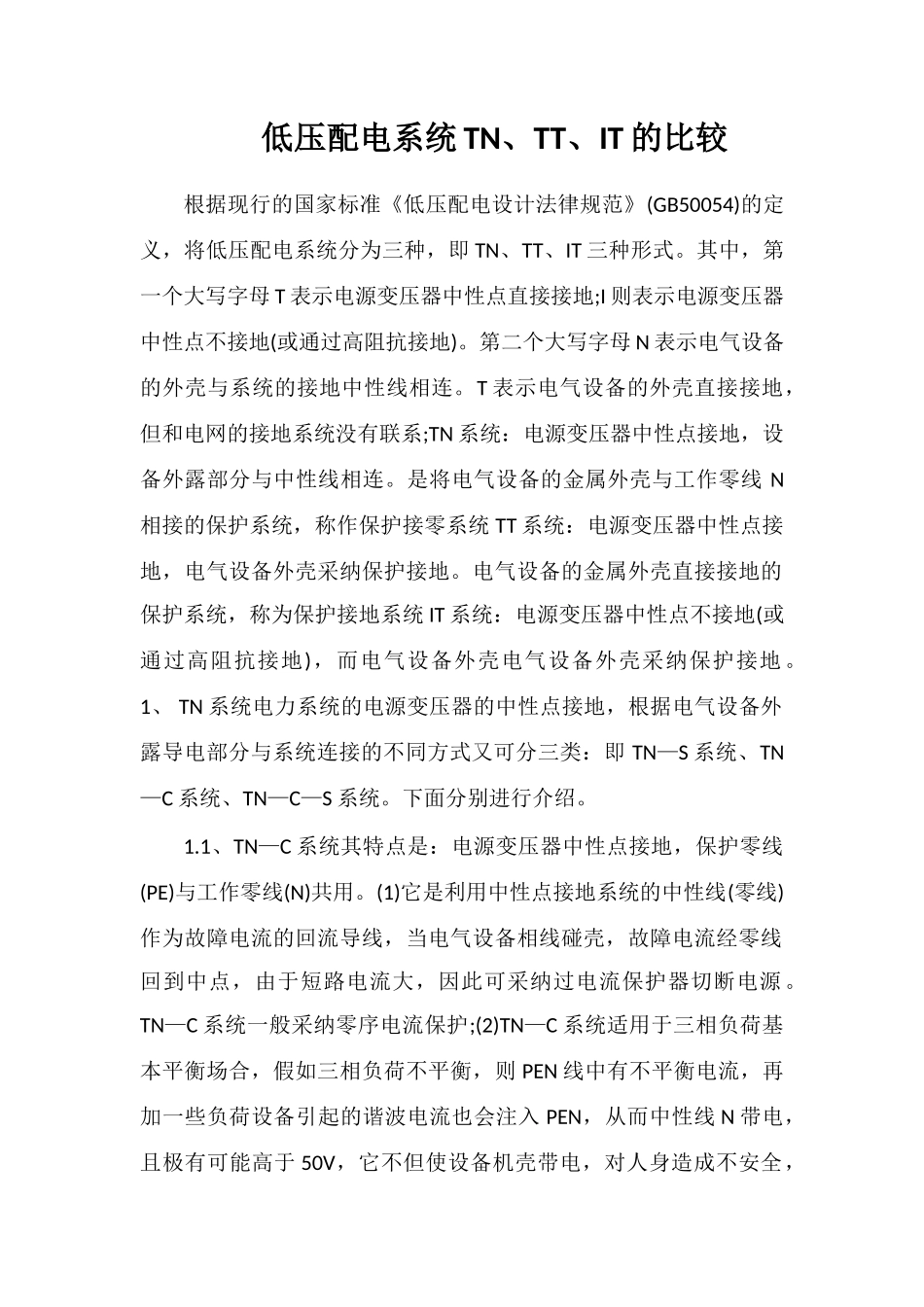

低压配电系统 TN、TT、IT 的比较根据现行的国家标准《低压配电设计法律规范》(GB50054)的定义，将低压配电系统分为三种，即 TN、TT、IT 三种形式。其中，第一个大写字母 T 表示电源变压器中性点直接接地;I 则表示电源变压器中性点不接地(或通过高阻抗接地)。第二个大写字母 N 表示电气设备的外壳与系统的接地中性线相连。T 表示电气设备的外壳直接接地，但和电网的接地系统没有联系;TN 系统：电源变压器中性点接地，设备外露部分与中性线相连。是将电气设备的金属外壳与工作零线 N相接的保护系统，称作保护接零系统 TT 系统：电源变压器中性点接地，电气设备外壳采纳保护接地。电气设备的金属外壳直接接地的保护系统，称为保护接地系统 IT 系统：电源变压器中性点不接地(或通过高阻抗接地)，而电气设备外壳电气设备外壳采纳保护接地。1、 TN 系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即 TN—S 系统、TN—C 系统、TN—C—S 系统。下面分别进行介绍。1.1、TN—C 系统其特点是：电源变压器中性点接地，保护零线(PE)与工作零线(N)共用。(1)它是利用中性点接地系统的中性线(零线)作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采纳过电流保护器切断电源 。TN—C 系统一般采纳零序电流保护;(2)TN—C 系统适用于三相负荷基本平衡场合，假如三相负荷不平衡，则 PEN 线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入 PEN，从而中性线 N 带电，且极有可能高于 50V，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位;(3)TN—C 系统应将 PEN 线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。由上可知，TN-C 系统存在以下缺陷：(1)当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。当三相负载严重不平衡时，触及零线可能导致触电事故。(2)通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。(3)对接有二极漏电保护开关的单相用电设备，如用于 TN-C 系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的 PEN线上，但在使用中极易发生误接。(4)重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。TN-S 供电系统，...
