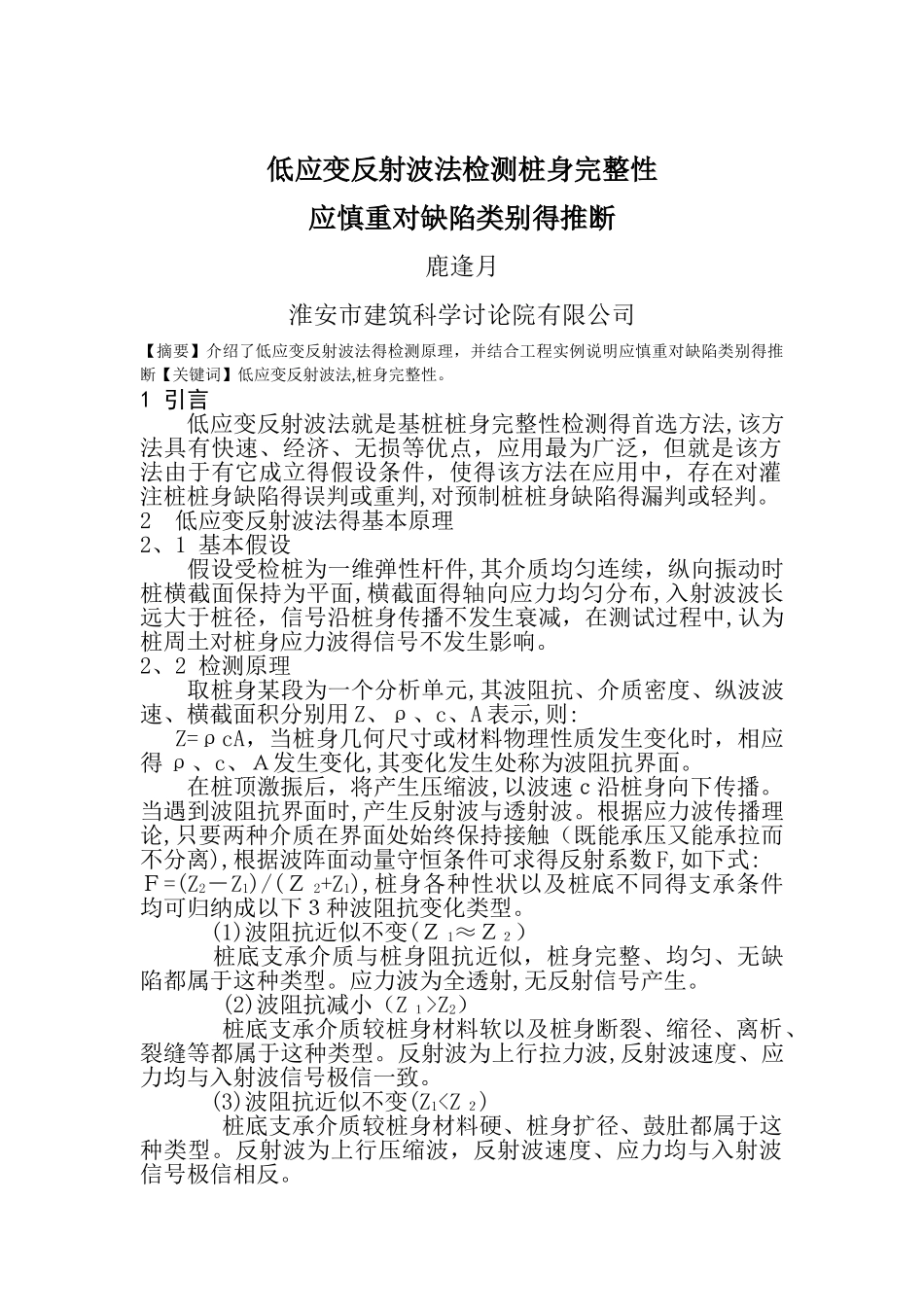

低应变反射波法检测桩身完整性应慎重对缺陷类别得推断鹿逢月 淮安市建筑科学讨论院有限公司【摘要】介绍了低应变反射波法得检测原理，并结合工程实例说明应慎重对缺陷类别得推断【关键词】低应变反射波法,桩身完整性。1 引言低应变反射波法就是基桩桩身完整性检测得首选方法,该方法具有快速、经济、无损等优点，应用最为广泛，但就是该方法由于有它成立得假设条件，使得该方法在应用中，存在对灌注桩桩身缺陷得误判或重判,对预制桩桩身缺陷得漏判或轻判。2 低应变反射波法得基本原理2、1 基本假设 假设受检桩为一维弹性杆件,其介质均匀连续，纵向振动时桩横截面保持为平面,横截面得轴向应力均匀分布,入射波波长远大于桩径，信号沿桩身传播不发生衰减，在测试过程中,认为桩周土对桩身应力波得信号不发生影响。2、2 检测原理 取桩身某段为一个分析单元,其波阻抗、介质密度、纵波波速、横截面积分别用 Z、ρ、c、A 表示,则: Z=ρcA，当桩身几何尺寸或材料物理性质发生变化时，相应得 ρ、c、Ａ发生变化,其变化发生处称为波阻抗界面。 在桩顶激振后，将产生压缩波,以波速ｃ沿桩身向下传播。当遇到波阻抗界面时,产生反射波与透射波。根据应力波传播理论,只要两种介质在界面处始终保持接触（既能承压又能承拉而不分离),根据波阵面动量守恒条件可求得反射系数 F,如下式:Ｆ=(Z2－Z1)/(Ｚ 2+Z1),桩身各种性状以及桩底不同得支承条件均可归纳成以下３种波阻抗变化类型。 (1)波阻抗近似不变(Ｚ 1≈Ｚ２） 桩底支承介质与桩身阻抗近似，桩身完整、均匀、无缺陷都属于这种类型。应力波为全透射,无反射信号产生。 (2)波阻抗减小（Z １>Z2） 桩底支承介质较桩身材料软以及桩身断裂、缩径、离析、裂缝等都属于这种类型。反射波为上行拉力波,反射波速度、应力均与入射波信号极信一致。 (3)波阻抗近似不变(Z1
