住宅楼测量放线施工方案

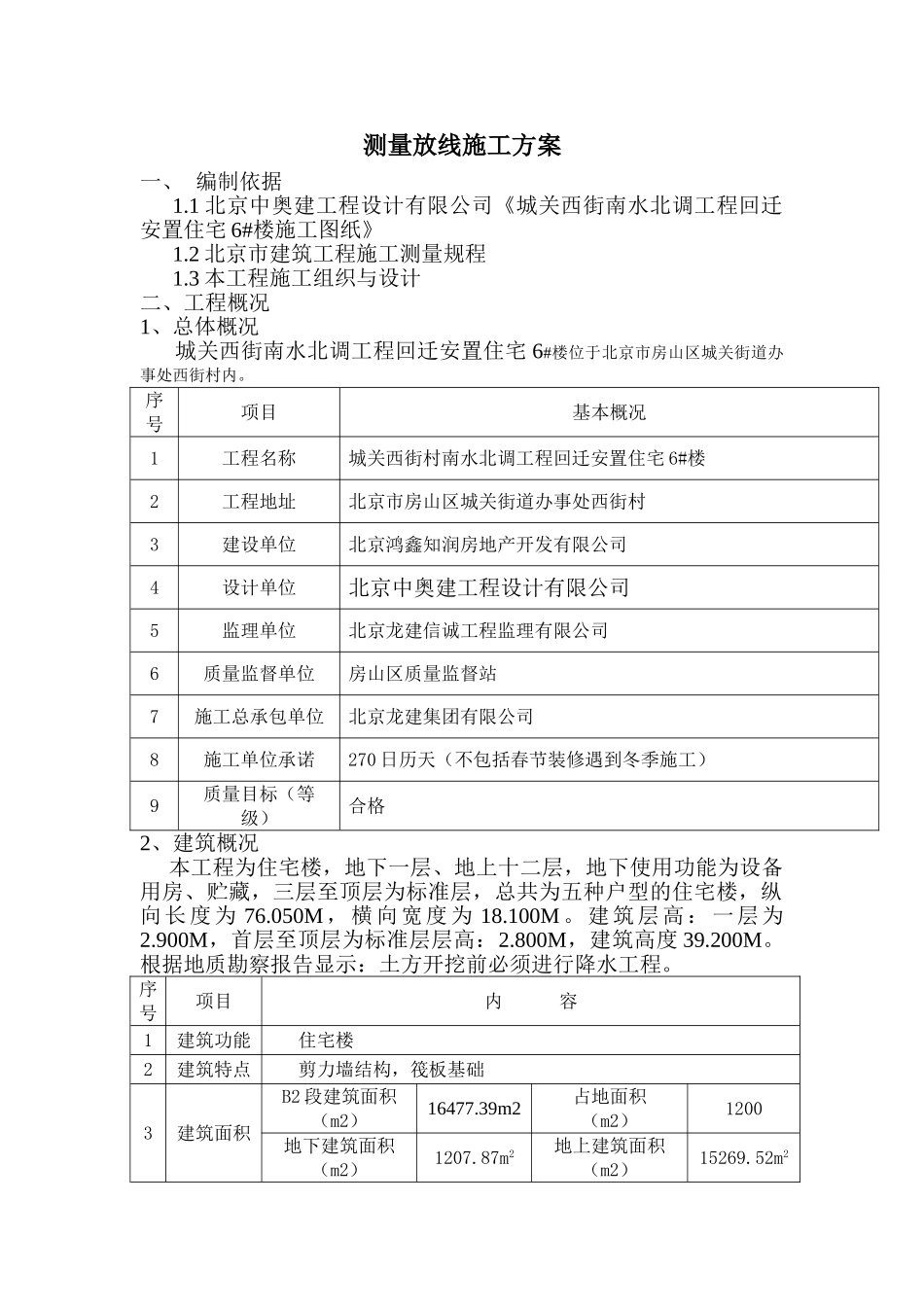

测量放线施工方案一、 编制依据1.1 北京中奥建工程设计有限公司《城关西街南水北调工程回迁安置住宅 6#楼施工图纸》1.2 北京市建筑工程施工测量规程1.3 本工程施工组织与设计二、工程概况1、总体概况 城关西街南水北调工程回迁安置住宅 6#楼位于北京市房山区城关街道办事处西街村内。序号项目基本概况1工程名称城关西街村南水北调工程回迁安置住宅 6#楼2工程地址北京市房山区城关街道办事处西街村3建设单位北京鸿鑫知润房地产开发有限公司4设计单位北京中奥建工程设计有限公司5监理单位北京龙建信诚工程监理有限公司6质量监督单位房山区质量监督站7施工总承包单位北京龙建集团有限公司8施工单位承诺270 日历天（不包括春节装修遇到冬季施工）9质量目标（等级）合格2、建筑概况 本工程为住宅楼，地下一层、地上十二层，地下使用功能为设备用房、贮藏，三层至顶层为标准层，总共为五种户型的住宅楼，纵向长度为 76.050M，横向宽度为 18.100M。建筑层高：一层为2.900M，首层至顶层为标准层层高：2.800M，建筑高度 39.200M。根据地质勘察报告显示：土方开挖前必须进行降水工程。序号项目内 容1建筑功能 住宅楼2建筑特点 剪力墙结构，筏板基础3建筑面积B2 段建筑面积（m2）16477.39m2占地面积（m2）1200地下建筑面积（m2）1207.87m2地上建筑面积（m2）15269.52m24建筑层数地下1地上125建筑高度地下部分层高（m）地下 1 层3.7 地上部分层高（m)首层2.8 标准层2.8 6建筑高度相对标高54.6室内外高差（m）0.6基底标高（m）-4.3最大基坑深度（m）-6.25檐口高度（m）33.6建筑总高（m）39.27建筑平面横轴编号B-A～B-E纵轴编号B-1～B-48 横轴距离（m)76.050纵轴距离（m）18.18建筑防火地下室为一级； 地上部分为一级9墙面保温外墙采纳 50 厚挤塑聚苯板保温，地下室外墙为 60 厚挤塑聚苯板保温10防水工程地下3+3SBS 沥青防水卷材+钢筋砼结构自防水屋面3+3SBS 沥青防水卷材卫生间1.5 厚聚氨酯防水涂料屋面防水等级Ⅱ 级3、结构概况 地基持力层为粗砂卵石层，承载力标准值为 180kpa,基础底标高为50.300,设计抗浮水位标高为 52.400,水质对混凝土无腐蚀影响，无液化可能。抗震设防类别为丙类，抗震设防烈度为 7 度。三．测量组织机构设置及职责a) 公司测量机构 公司测量机构隶属于公司工程科技术质量组，具体人员如下： 杨雪峰：总工 宋启瑞：土建工程师 主要负责联系红线桩、水准点的复测及交接，并负责组织施工现场的轴...
