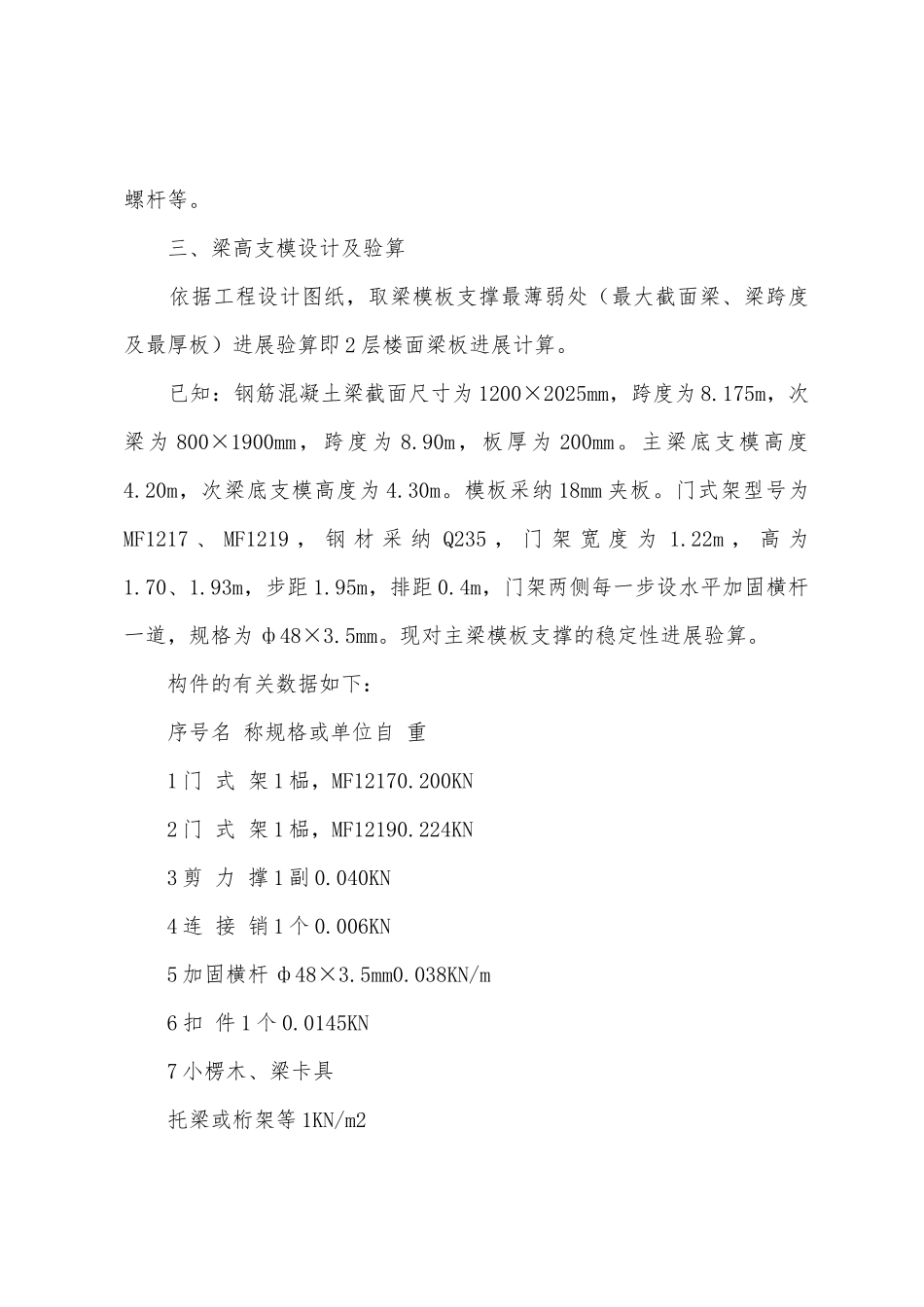

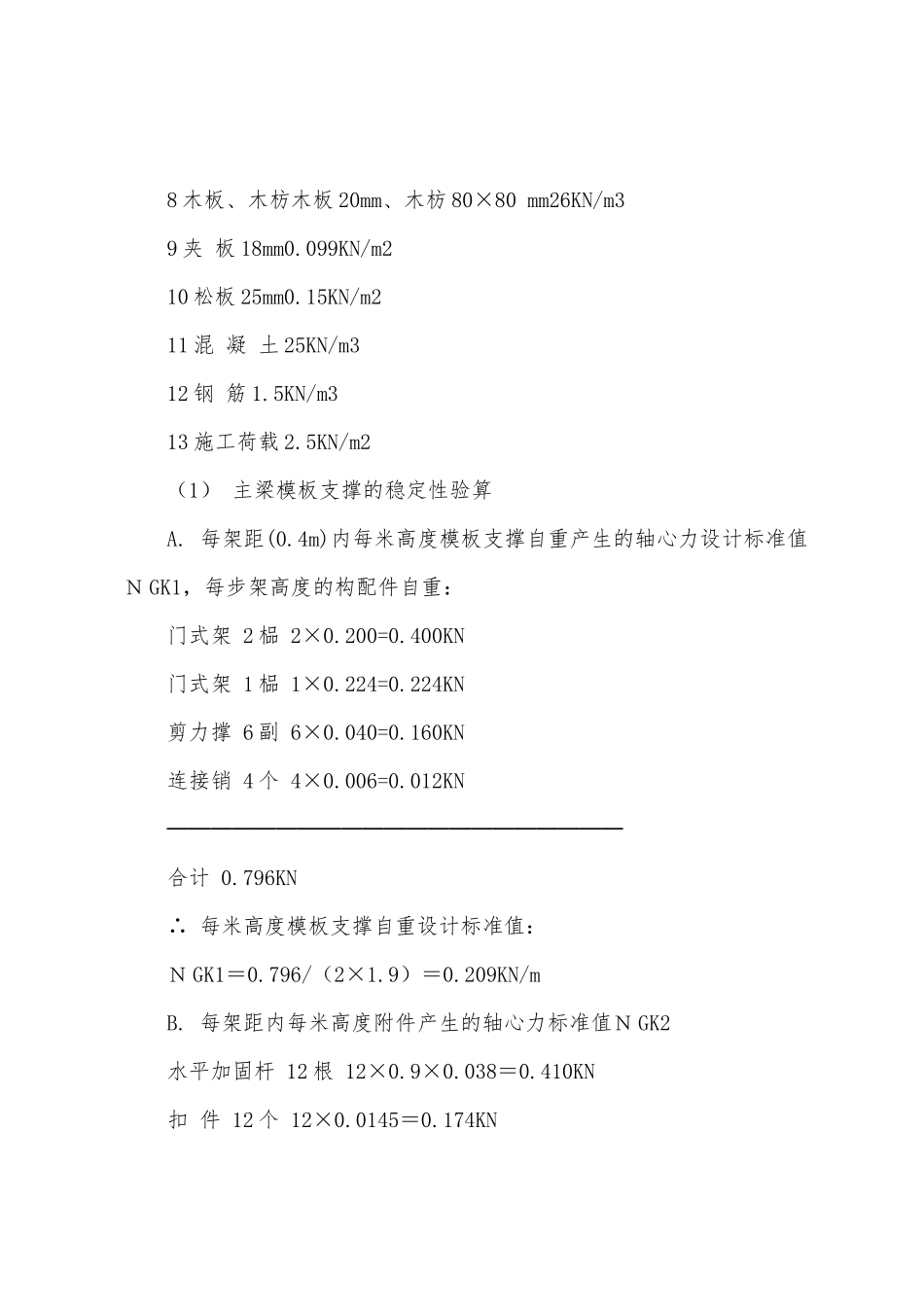

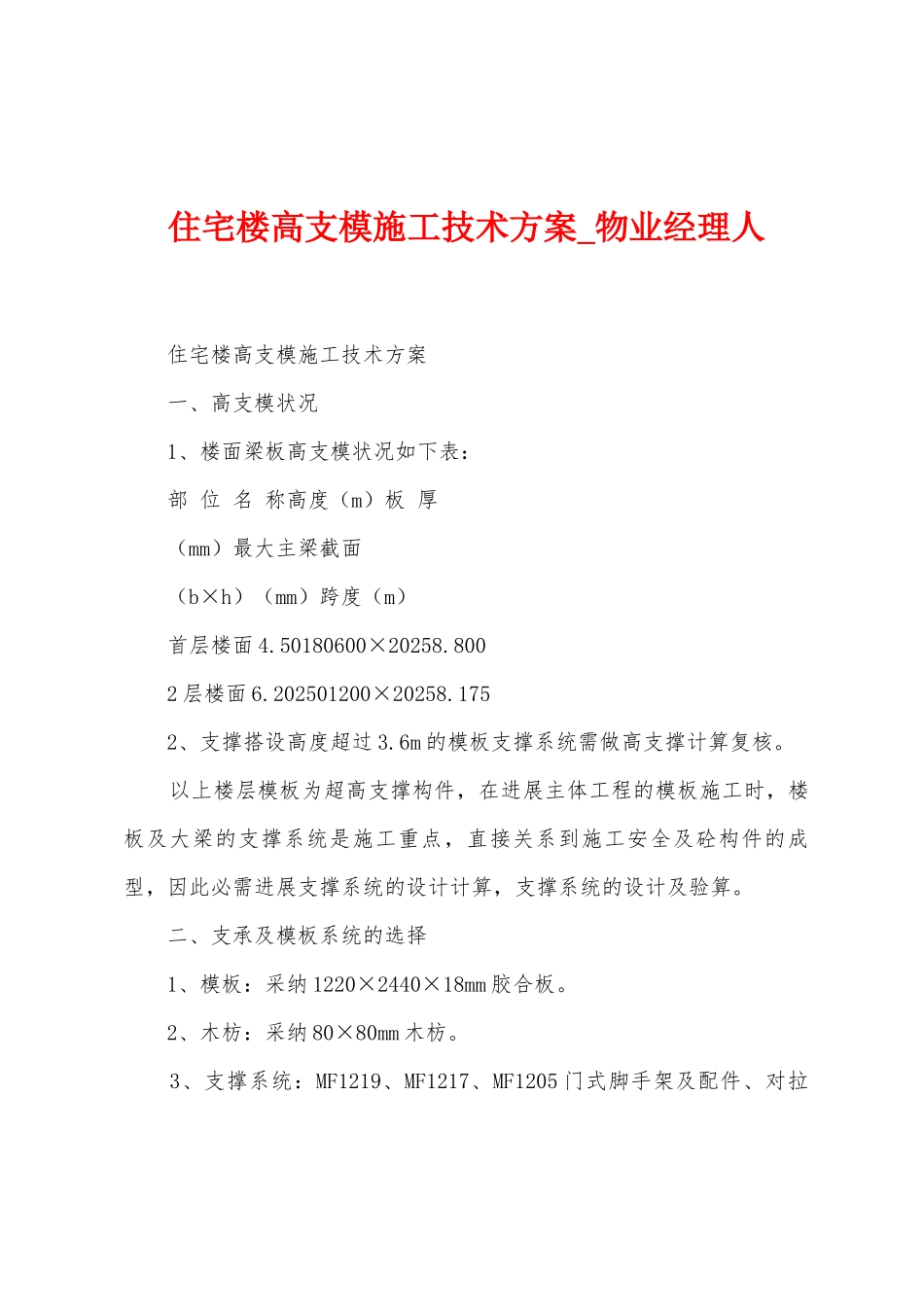

住宅楼高支模施工技术方案_物业经理人 住宅楼高支模施工技术方案 一、高支模状况 1、楼面梁板高支模状况如下表： 部 位 名 称高度（m）板 厚 （mm）最大主梁截面 （b×h）（mm）跨度（m） 首层楼面 4.50180600×20258.800 2 层楼面 6.202501200×20258.175 2、支撑搭设高度超过 3.6m 的模板支撑系统需做高支撑计算复核。 以上楼层模板为超高支撑构件，在进展主体工程的模板施工时，楼板及大梁的支撑系统是施工重点，直接关系到施工安全及砼构件的成型，因此必需进展支撑系统的设计计算，支撑系统的设计及验算。 二、支承及模板系统的选择 1、模板：采纳 1220×2440×18mm 胶合板。 2、木枋：采纳 80×80mm 木枋。 3、支撑系统：MF1219、MF1217、MF1205 门式脚手架及配件、对拉螺杆等。 三、梁高支模设计及验算 依据工程设计图纸，取梁模板支撑最薄弱处（最大截面梁、梁跨度及最厚板）进展验算即 2 层楼面梁板进展计算。 已知：钢筋混凝土梁截面尺寸为 1200×2025mm，跨度为 8.175m，次梁为 800×1900mm，跨度为 8.90m，板厚为 200mm。主梁底支模高度4.20m，次梁底支模高度为 4.30m。模板采纳 18mm 夹板。门式架型号为MF1217 、 MF1219 ， 钢 材 采 纳 Q235 ， 门 架 宽 度 为 1.22m ， 高 为1.70、1.93m，步距 1.95m，排距 0.4m，门架两侧每一步设水平加固横杆一道，规格为 ф48×3.5mm。现对主梁模板支撑的稳定性进展验算。 构件的有关数据如下： 序号名 称规格或单位自 重 1 门 式 架 1 榀，MF12170.200KN 2 门 式 架 1 榀，MF12190.224KN 3 剪 力 撑 1 副 0.040KN 4 连 接 销 1 个 0.006KN 5 加固横杆 ф48×3.5mm0.038KN/m 6 扣 件 1 个 0.0145KN 7 小楞木、梁卡具 托梁或桁架等 1KN/m2 8 木板、木枋木板 20mm、木枋 80×80 mm26KN/m3 9 夹 板 18mm0.099KN/m2 10 松板 25mm0.15KN/m2 11 混 凝 土 25KN/m3 12 钢 筋 1.5KN/m3 13 施工荷载 2.5KN/m2 （1） 主梁模板支撑的稳定性验算 A. 每架距(0.4m)内每米高度模板支撑自重产生的轴心力设计标准值Ｎ GK1，每步架高度的构配件自重： 门式架 2 榀 2×0.200=0.400KN 门式架 1 榀 1×0.224=0.224KN 剪力撑 6 副 6×0.040=0.160KN 连接销 4 个 4×0.006=0.012KN ───────────────────── 合计 0.796KN ∴ 每米高度...
