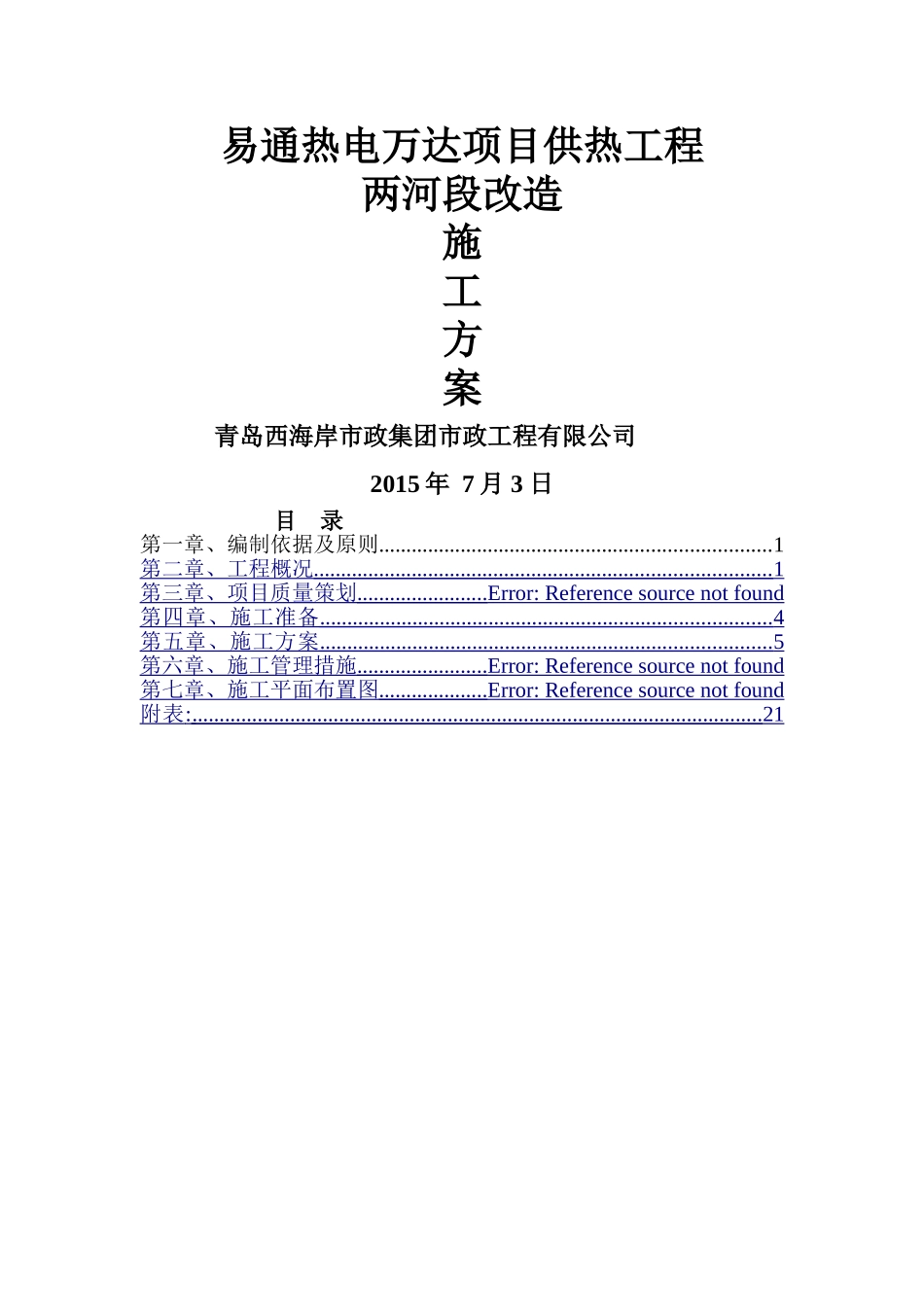

易通热电万达项目供热工程两河段改造施工方案青岛西海岸市政集团市政工程有限公司2015 年 7 月 3 日 目 录第一章、编制依据及原则........................................................................1第二章、工程概况 .................................................................................... 1 第三章、项目质量策划 ........................ Error: Reference source not found 第四章、施工准备 ................................................................................... 4 第五章、施工方案 ................................................................................... 5 第六章、施工管理措施 ........................ Error: Reference source not found 第七章、施工平面布置图 .................... Error: Reference source not found 附表 : ......................................................................................................... 21 第一章、编制依据及原则1 工程施工图及招标文件。2 国家标准及法律规范2、1 城镇供热管网工程施工及验收法律规范 CJJ28-20252、2 城市供热管网工程质量检验评定标准 CJJ38-902、3 工业金属管道工程施工及验收法律规范 GB50235-972、4 现场设备、工业管道焊接工程施工及验收法律规范GB50236-982、5 承压设备无损检测 JB/T4730-20252、6 同规模类似工程施工经验。2、7 公司程序文件2、8 施工组织设计编制导则2,9 质量体系文件3、0 青岛能源设计讨论院有限公司设计得施工图纸(易通热电万达项目供热工程)3、1 编制原则充分利用工序统筹,节约费用,降低成本,保障质量,提高效率。第二章、工程概况1 工程简述 本工程为高温水管线,供水温度 130°C,回水温度 50°C,设计安装温度 10°C,根据地铁项目建设要求,改造原两河过河热力管道;直埋高温热水管道采纳预制直埋保温管,外套高密度聚乙烯套管(PE 管)做保护层,供水管道保温材料选用耐热温度为 150°C 得改性聚氨酯泡沫材料,回水管道保温材料选用耐热温度为 120°C 得改性聚氨酯泡沫材料。焊口 100%拍片探伤 III 级合格。计划开工时间: 2015 年 7 月 1 日;计划竣工日期 2015 年 7 月 13 日。2、1 管道安装工程施工范围:工程施工包括:便道施工、拉森钢板桩锤打、沟槽开挖、填沙及回填土、路面恢复,...
