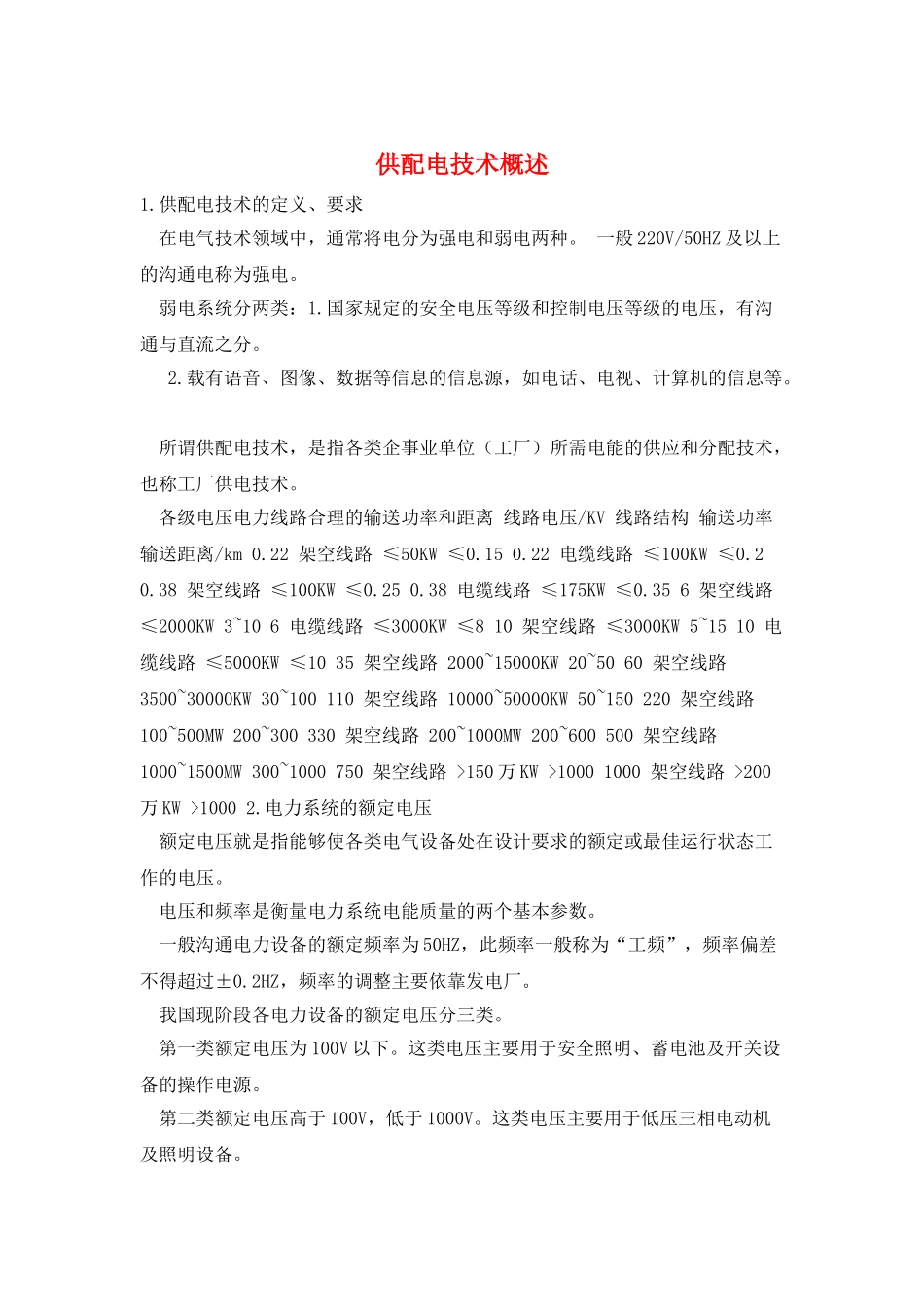

供配电技术概述

供配电技术概述1.供配电技术的定义、要求 在电气技术领域中，通常将电分为强电和弱电两种。 一般 220V/50HZ 及以上的沟通电称为强电。 弱电系统分两类：1.国家规定的安全电压等级和控制电压等级的电压，有沟通与直流之分。 2.载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息等。 所谓供配电技术，是指各类企事业单位（工厂）所需电能的供应和分配技术，也称工厂供电技术。 各级电压电力线路合理的输送功率和距离 线路电压/KV 线路结构 输送功率 输送距离/km 0.22 架空线路 ≤50KW ≤0.15 0.22 电缆线路 ≤100KW ≤0.2 0.38 架空线路 ≤100KW ≤0.25 0.38 电缆线路 ≤175KW ≤0.35 6 架空线路 ≤2000KW 3~10 6 电缆线路 ≤3000KW ≤8 10 架空线路 ≤3000KW 5~15 10 电缆线路 ≤5000KW ≤10 35 架空线路 2000~15000KW 20~50 60 架空线路 3500~30000KW 30~100 110 架空线路 10000~50000KW 50~150 220 架空线路 100~500MW 200~300 330 架空线路 200~1000MW 200~600 500 架空线路 1000~1500MW 300~1000 750 架空线路 >150 万 KW >1000 1000 架空线路 >200万 KW >1000 2.电力系统的额定电压 额定电压就是指能够使各类电气设备处在设计要求的额定或最佳运行状态工作的电压。 电压和频率是衡量电力系统电能质量的两个基本参数。 一般沟通电力设备的额定频率为 50HZ，此频率一般称为“工频”，频率偏差不得超过±0.2HZ，频率的调整主要依靠发电厂。 我国现阶段各电力设备的额定电压分三类。 第一类额定电压为 100V 以下。这类电压主要用于安全照明、蓄电池及开关设备的操作电源。 第二类额定电压高于 100V，低于 1000V。这类电压主要用于低压三相电动机及照明设备。 第三类额定电压高于 1000V。这类电压主要用于发电机、变压器、输配电线路及设备。 《标准电压》GB156-2025 规定的三相沟通电网和电力设备的额定电压 分类 电网和用电设发电机额定电压电力变压器额定电压/KV 备 /KV 一次绕组 二次绕组 额定电压/KV 0.115 0.22 0.23 0.22 0.23 低 0.38 0.40 0.38 0.40 压 0.66 0.69 0.66 0.69 1.000（1.140） 3（3.3） 3.15 3 及 3.15 3.15 及 3.3 6 6.3 6 及 6.3 6.3 及 6.6 10 10.5 10 及 10.5 10.5 及 11 - 13.8,15.75,18,20 13.8,15.75，18,20 - 20 22,24 35 38.5 25 - 66 ...
