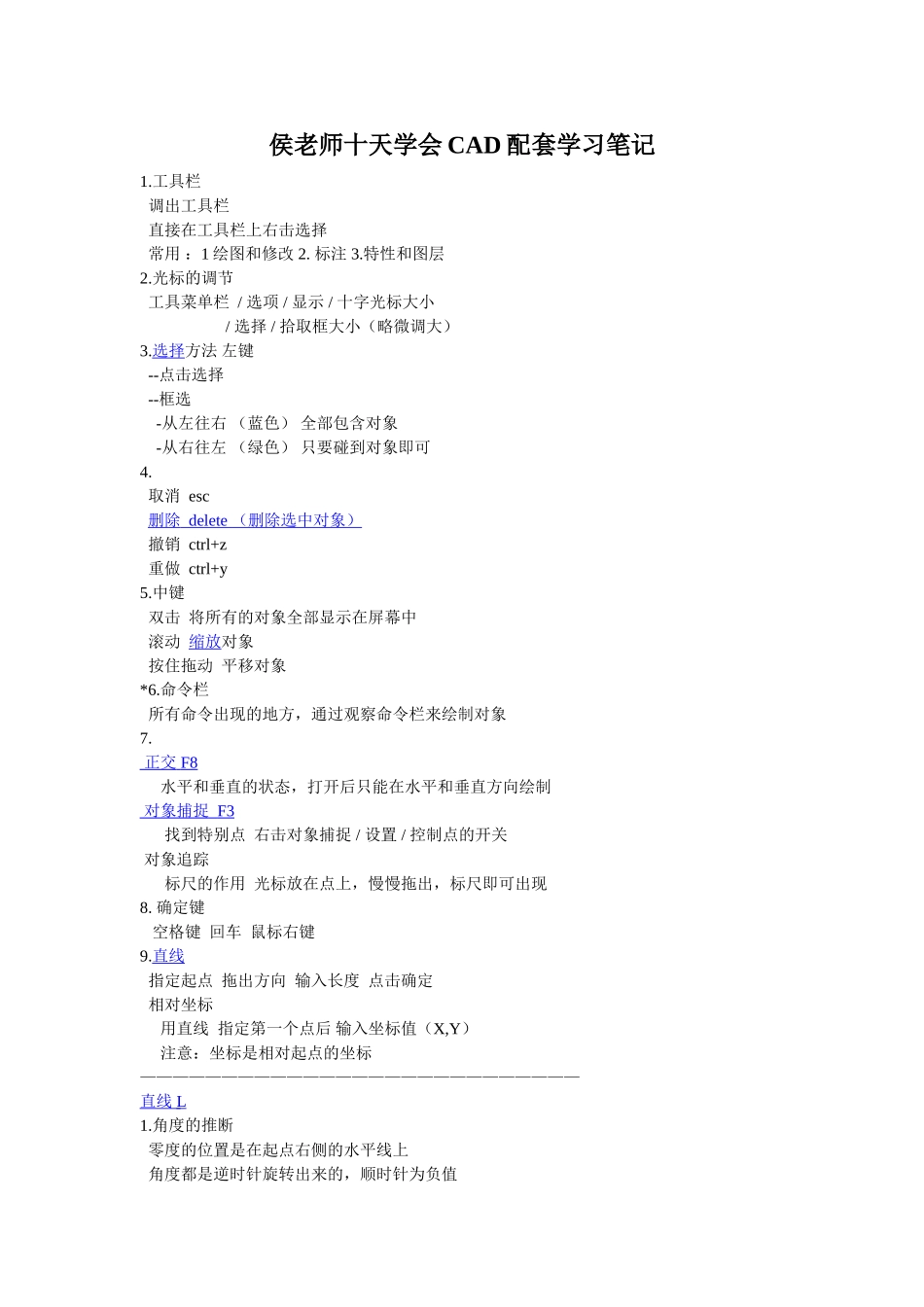

侯老师十天学会 CAD 配套学习笔记1.工具栏 调出工具栏 直接在工具栏上右击选择 常用 ：1 绘图和修改 2. 标注 3.特性和图层2.光标的调节 工具菜单栏 / 选项 / 显示 / 十字光标大小 / 选择 / 拾取框大小（略微调大）3.选择方法 左键 --点击选择 --框选 -从左往右 （蓝色） 全部包含对象 -从右往左 （绿色） 只要碰到对象即可4. 取消 esc 删除 delete （删除选中对象） 撤销 ctrl+z 重做 ctrl+y5.中键 双击 将所有的对象全部显示在屏幕中 滚动 缩放对象 按住拖动 平移对象*6.命令栏 所有命令出现的地方，通过观察命令栏来绘制对象7. 正交 F8 水平和垂直的状态，打开后只能在水平和垂直方向绘制 对象捕捉 F3 找到特别点 右击对象捕捉 / 设置 / 控制点的开关 对象追踪 标尺的作用 光标放在点上，慢慢拖出，标尺即可出现8. 确定键 空格键 回车 鼠标右键9.直线 指定起点 拖出方向 输入长度 点击确定 相对坐标 用直线 指定第一个点后 输入坐标值（X,Y） 注意：坐标是相对起点的坐标———————————————————————————直线 L 1.角度的推断 零度的位置是在起点右侧的水平线上 角度都是逆时针旋转出来的，顺时针为负值2.角度的输入方法 指定起点后 拖出方向 输入长度 shift+< 角度值*再结束命令后再次点击确定键的话是重复上次命令构造线 XL1.注意 命令栏中出现“或”或之前为当前命令，可以直接操作 或之后的命令为扩展命令，右击来选择2.右击选择 --水平和垂直 --角度 -直接输入角度值（和直线的角度相同） *-右击选择“参照” 重新指定直线来代替水平线进行旋转 --二等分 绘制角平分线 *--偏移 绘制平行线 -直接输入偏移的距离（在直线的垂直方向上） -右击选择“通过” 直接将直线复制到需要的点上修剪 tr1.选择工具后要直接点击确定键，然后直接点击或者框选要修剪的对象2.当对象只剩下最后一条线段时，是无法修剪的———————————————————————————* 圆 C 1.圆心半径或者直径2.右击选择扩展命令 --三点 任意三个点上绘制 --两点 两点间的距离为直径值 *--相切相切半径 切点的位置是在大概位置上点击3.绘图菜单栏 / 圆 / 相切相切相切*圆弧 A1.工具栏中一般使用三点绘制2.绘图菜单栏 / 圆弧 ... *圆弧是逆时针旋转出来 *起点端点半径 指定起点和端点的位置，拖动端点上得直线直到...
