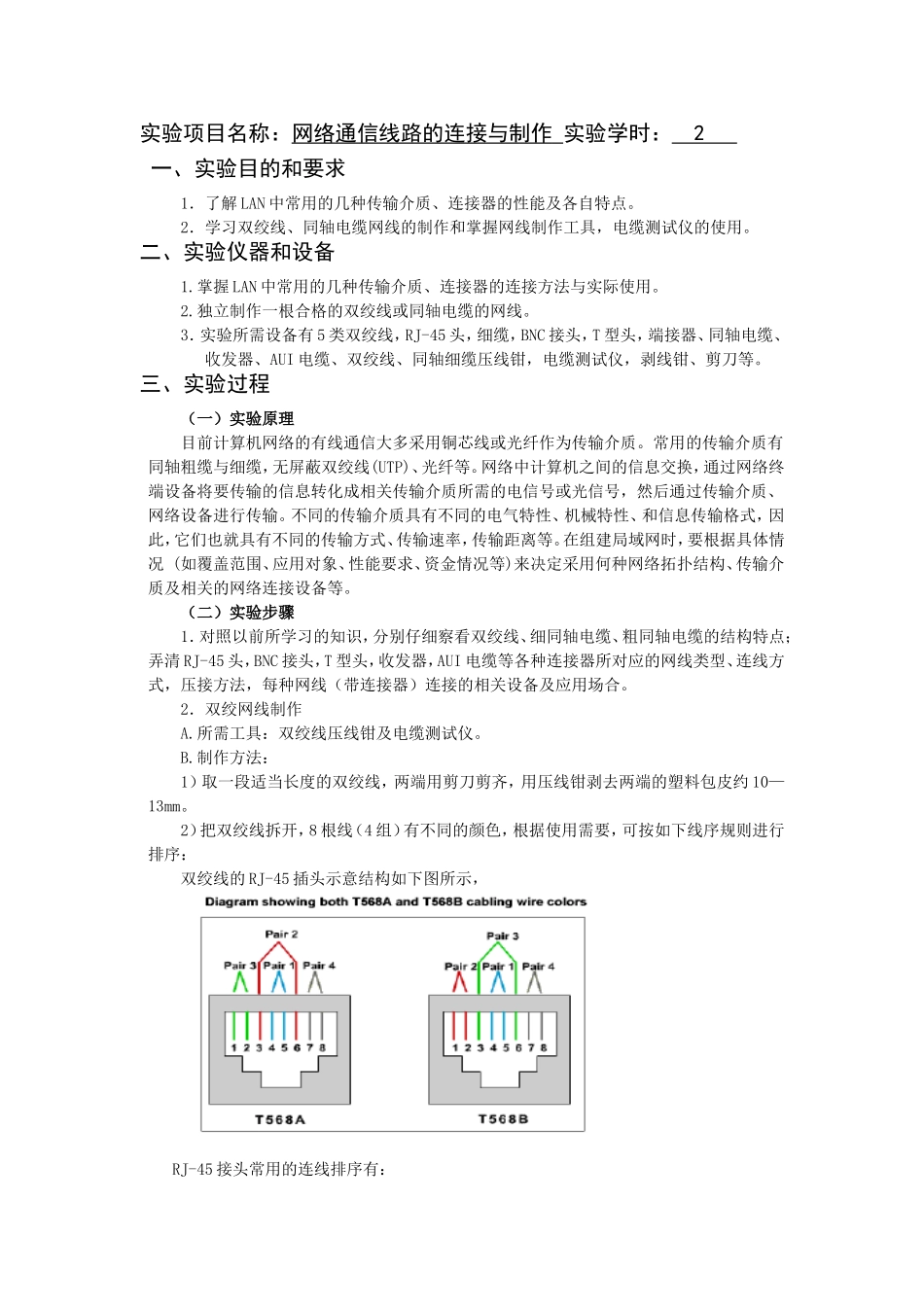

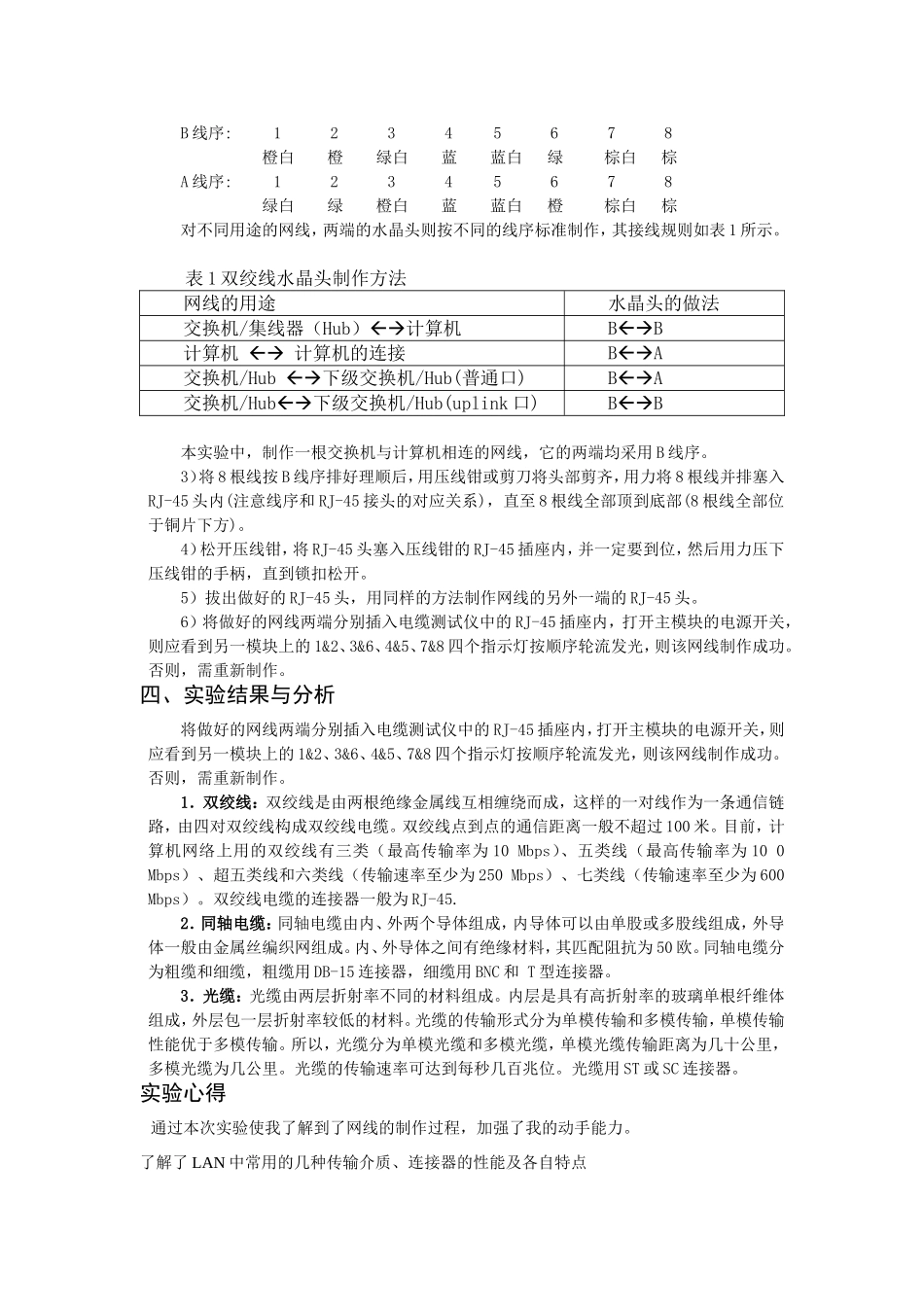

实验项目名称：网络通信线路的连接与制作实验学时：2一、实验目的和要求1．了解LAN中常用的几种传输介质、连接器的性能及各自特点。2．学习双绞线、同轴电缆网线的制作和掌握网线制作工具，电缆测试仪的使用。二、实验仪器和设备1.掌握LAN中常用的几种传输介质、连接器的连接方法与实际使用。2.独立制作一根合格的双绞线或同轴电缆的网线。3．实验所需设备有5类双绞线，RJ-45头，细缆，BNC接头，T型头，端接器、同轴电缆、收发器、AUI电缆、双绞线、同轴细缆压线钳，电缆测试仪，剥线钳、剪刀等。三、实验过程（一）实验原理目前计算机网络的有线通信大多采用铜芯线或光纤作为传输介质。常用的传输介质有同轴粗缆与细缆，无屏蔽双绞线(UTP)、光纤等。网络中计算机之间的信息交换，通过网络终端设备将要传输的信息转化成相关传输介质所需的电信号或光信号，然后通过传输介质、网络设备进行传输。不同的传输介质具有不同的电气特性、机械特性、和信息传输格式，因此，它们也就具有不同的传输方式、传输速率，传输距离等。在组建局域网时，要根据具体情况(如覆盖范围、应用对象、性能要求、资金情况等)来决定采用何种网络拓扑结构、传输介质及相关的网络连接设备等。（二）实验步骤1．对照以前所学习的知识，分别仔细察看双绞线、细同轴电缆、粗同轴电缆的结构特点；弄清RJ-45头，BNC接头，T型头，收发器，AUI电缆等各种连接器所对应的网线类型、连线方式，压接方法，每种网线（带连接器）连接的相关设备及应用场合。2．双绞网线制作A.所需工具：双绞线压线钳及电缆测试仪。B.制作方法：1）取一段适当长度的双绞线，两端用剪刀剪齐，用压线钳剥去两端的塑料包皮约10—13mm。2）把双绞线拆开，8根线（4组）有不同的颜色，根据使用需要，可按如下线序规则进行排序：双绞线的RJ-45插头示意结构如下图所示，RJ-45接头常用的连线排序有：B线序:12345678橙白橙绿白蓝蓝白绿棕白棕A线序:12345678绿白绿橙白蓝蓝白橙棕白棕对不同用途的网线，两端的水晶头则按不同的线序标准制作，其接线规则如表1所示。表1双绞线水晶头制作方法网线的用途水晶头的做法交换机/集线器（Hub）计算机BB计算机计算机的连接BA交换机/Hub下级交换机/Hub(普通口)BA交换机/Hub下级交换机/Hub(uplink口)BB本实验中，制作一根交换机与计算机相连的网线，它的两端均采用B线序。3）将8根线按B线序排好理顺后，用压线钳或剪刀将头部剪齐，用力将8根线并排塞入RJ-45头内(注意线序和RJ-45接头的对应关系)，直至8根线全部顶到底部(8根线全部位于铜片下方)。4）松开压线钳，将RJ-45头塞入压线钳的RJ-45插座内，并一定要到位，然后用力压下压线钳的手柄，直到锁扣松开。5）拔出做好的RJ-45头，用同样的方法制作网线的另外一端的RJ-45头。6）将做好的网线两端分别插入电缆测试仪中的RJ-45插座内，打开主模块的电源开关，则应看到另一模块上的1&2、3&6、4&5、7&8四个指示灯按顺序轮流发光，则该网线制作成功。否则，需重新制作。四、实验结果与分析将做好的网线两端分别插入电缆测试仪中的RJ-45插座内，打开主模块的电源开关，则应看到另一模块上的1&2、3&6、4&5、7&8四个指示灯按顺序轮流发光，则该网线制作成功。否则，需重新制作。1．双绞线：双绞线是由两根绝缘金属线互相缠绕而成，这样的一对线作为一条通信链路，由四对双绞线构成双绞线电缆。双绞线点到点的通信距离一般不超过100米。目前，计算机网络上用的双绞线有三类（最高传输率为10Mbps）、五类线（最高传输率为100Mbps）、超五类线和六类线（传输速率至少为250Mbps）、七类线（传输速率至少为600Mbps）。双绞线电缆的连接器一般为RJ-45.2．同轴电缆：同轴电缆由内、外两个导体组成，内导体可以由单股或多股线组成，外导体一般由金属丝编织网组成。内、外导体之间有绝缘材料，其匹配阻抗为50欧。同轴电缆分为粗缆和细缆，粗缆用DB-15连接器，细缆用BNC和T型连接器。3．光缆：光缆由两层折射率不同的材料组成。内层是具有高折射率的玻璃单根纤维体组成，外层包一层折射率较低的材料。光缆的传输形式分为单模传输和多模传输，单模传输性...
