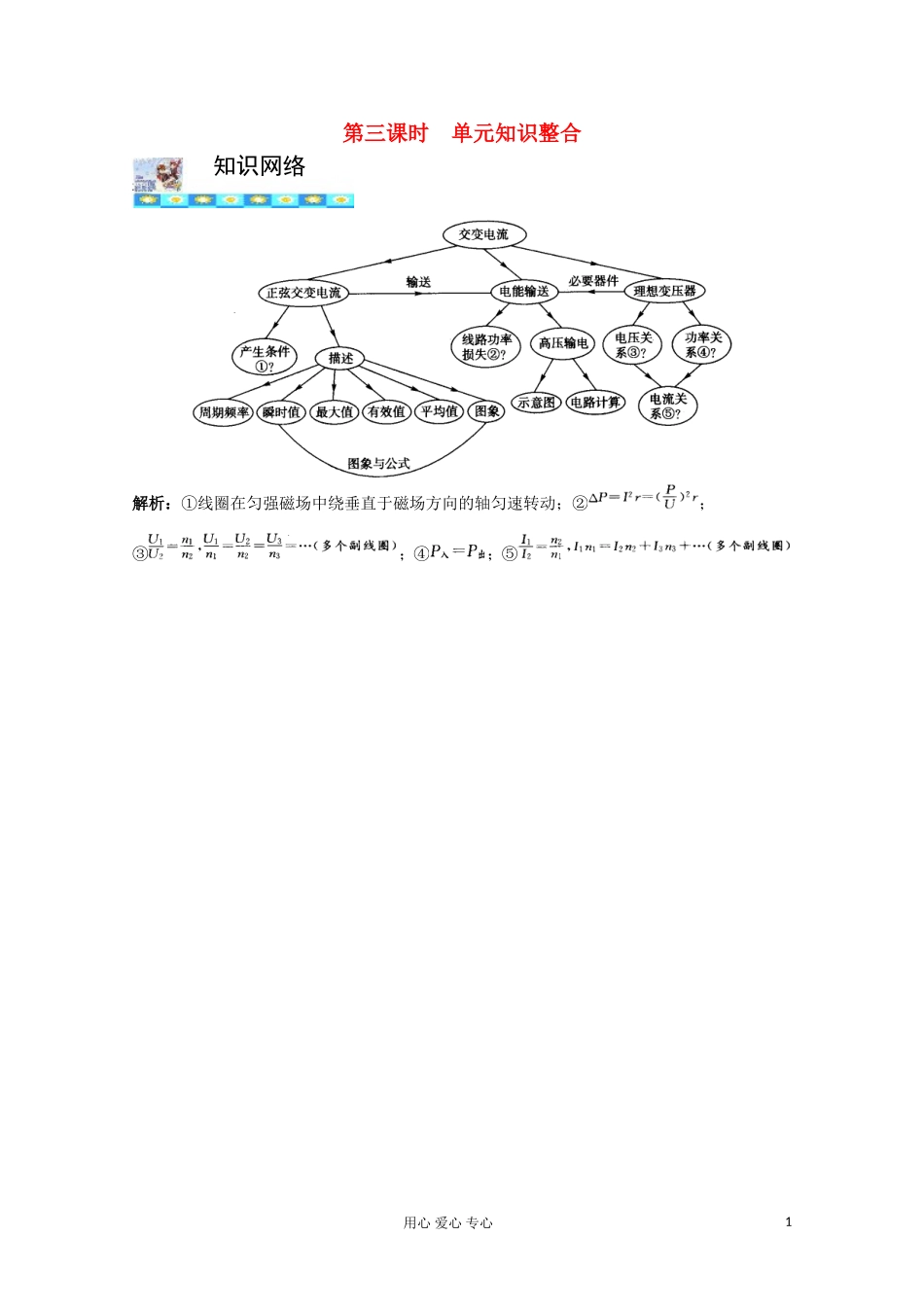

第三课时 单元知识整合解析：①线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动；②；③；④；⑤用心 爱心 专心1知识网络1、正弦交变电流的产生及变化规律：（1）从电磁感应现象这一本质来认识正弦交变电流的产生及方向变化规律；（2）从其推导过程来理解瞬时值表达式中各物理量的含义及特点。2、正弦交变电流的描述：（1）利用图象反映正弦交变电流的变化特征，既要准确认识图象，从中找出需要的物理量，又要把图象和对应的模型状态结合起来。（2）交流电的“四值”：交流电的有效值是根据电流的热效应来规定的—等效思想，除正弦交变电流的有效值为最大值的2/2倍外，其他交变电流的有效值只能根据热效应求解。 “四值”用法要区分：瞬时值——某时刻值；最大值——极值，临界问题；有效值——电热、电功等问题；平均值——平均电流、感应电荷量等问题。3、理想变压器：变压器的基本原理仍是电磁感应现象。要深 刻理解理想变压器中的三个基本关系，并能在涉及变压器电路的有关问题中灵活应用；而对动态分析问题更要抓住原线圈参量（U1、I1、P1）与副线圈参量的（U2、I2、P2）之间的约束关系，有别于一般电路的动态分析。4、交流电与力学的综合问题：相关问题综合性强、难度大，涉及知识较多，确定物体的运动性质时必须考虑物体运动的初始状态和受力情况，不能简单地认为受力改变了，其运动方向也随之变化。类型一交流电与变压器的综合问题【例 1】（2007 年理综山东卷．18）某变压器原、副线圈匝数比为 55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载。下列判断正确的是 ( )A．输出电压的最大值为 36VB．原、副线圈中电流之比为 55：9C．变压器输入、输出功率之比为 55：9D．交流电源有效值为 220V，频率为 50Hz导示：选择 D。由图象知交流电的周期为 0.02s；电压的最大值为 U1m=2202 V；则输出电压的最大值为：U2m= U1m×9/55=362 V，故 A 错。原、副线圈中电流与线圈匝数成反比，应为 9：55，B 错；变压器输入、输出功率之比为 1：1。C 错。交流电源有效值为 220V，频率为 50Hz，D 正确。类型二电感、电容等元件对交流电的影响【例2】（连云港、淮安、宿迁三市2008届高考模拟考试）某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接（两接线柱间只有一个元件）。为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器（相当于电流表）与一0t/...
