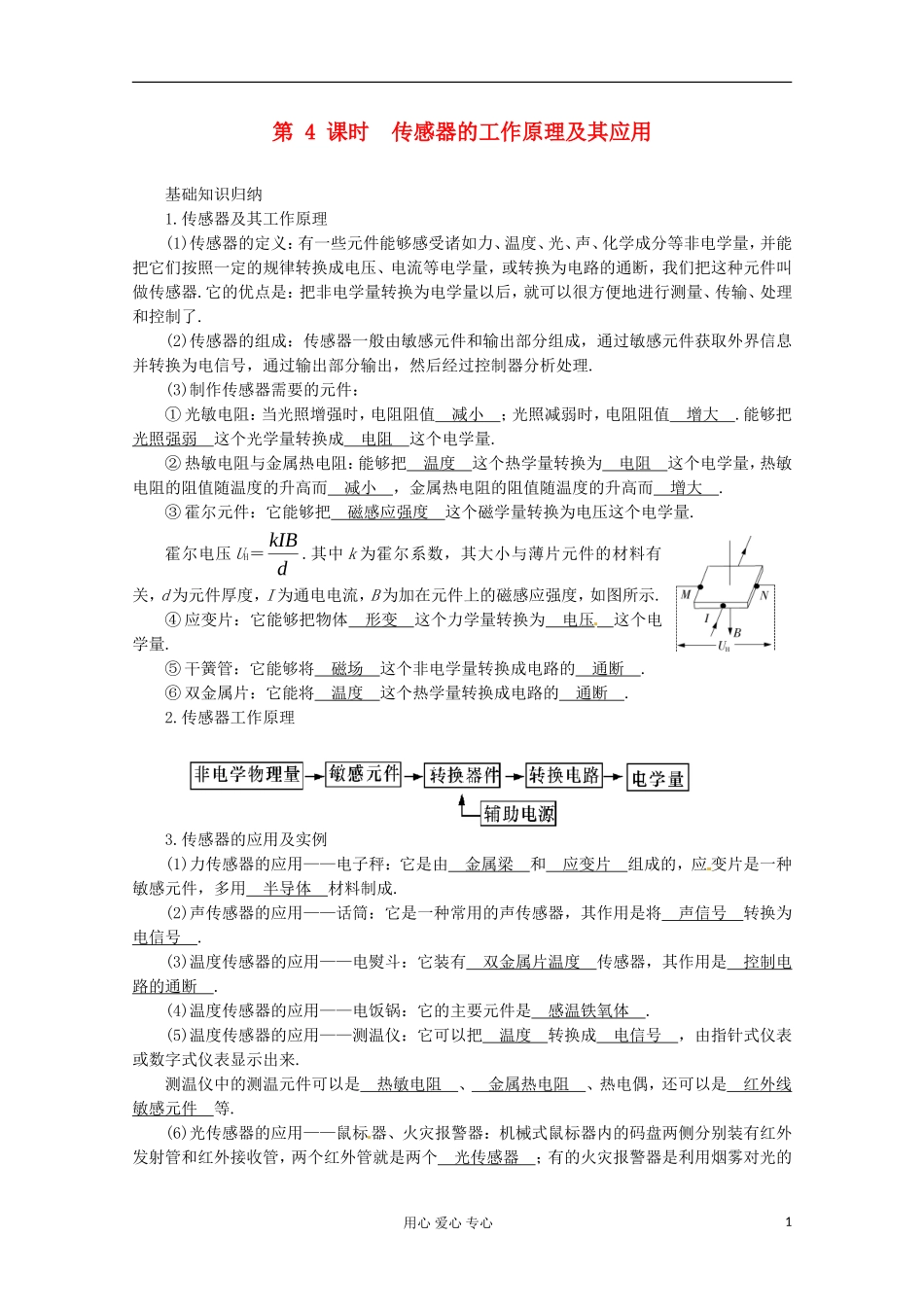

第 4 课时 传感器的工作原理及其应用基础知识归纳1.传感器及其工作原理(1)传感器的定义：有一些元件能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换成电压、电流等电学量，或转换为电路的通断，我们把这种元件叫做传感器.它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了.(2)传感器的组成：传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息并转换为电信号，通过输出部分输出，然后经过控制器分析处理.(3)制作传感器需要的元件：① 光敏电阻：当光照增强时，电阻阻值 减小 ；光照减弱时，电阻阻值 增大 .能够把 光照强弱 这个光学量转换成 电阻 这个电学量.② 热敏电阻与金属热电阻：能够把 温度 这个热学量转换为 电阻 这个电学量，热敏电阻的阻值随温度的升高而 减小 ，金属热电阻的阻值随温度的升高而 增大 .③ 霍尔元件：它能够把 磁感应强度 这个磁学量转换为电压这个电学量.霍尔电压 UH＝ dkIB .其中 k 为霍尔系数，其大小与薄片元件的材料有关，d 为元件厚度，I 为通电电流，B 为加在元件上的磁感应强度，如图所示.④ 应变片：它能够把物体 形变 这个力学量转换为 电压 这个电学量.⑤ 干簧管：它能够将 磁场 这个非电学量转换成电路的 通断 .⑥ 双金属片：它能将 温度 这个热学量转换成电路的 通断 .2.传感器工作原理3.传感器的应用及实例(1)力传感器的应用——电子秤：它是由 金属梁 和 应变片 组成的，应 变片是一种敏感元件，多用 半导体 材料制成.(2)声传感器的应用——话筒：它是一种常用的声传感器，其作用是将 声信号 转换为 电信号 .(3)温度传感器的应用——电熨斗：它装有 双金属片温度 传感器，其作用是 控制电路的通断 .(4)温度传感器的应用——电饭锅：它的主要元件是 感温铁氧体 .(5)温度传感器的应用——测温仪：它可以把 温度 转换成 电信号 ，由指针式仪表或数字式仪表显示出来.测温仪中的测温元件可以是 热敏电阻 、 金属热电阻 、热电偶，还可以是 红外线敏感元件 等.(6)光传感器的应用——鼠标器、火灾报警器：机械式鼠标器内的码盘两侧分别装有红外发射管和红外接收管，两个红外管就是两个 光传感器 ；有的火灾报警器是利用烟雾对光的用心 爱心 专心1散射来工作的，其带孔的罩子内装有 发光二极管 LED 、光电三极管和不透明的挡板 .(7)应用实...
