高三物理第二轮专题复习学案 交流电

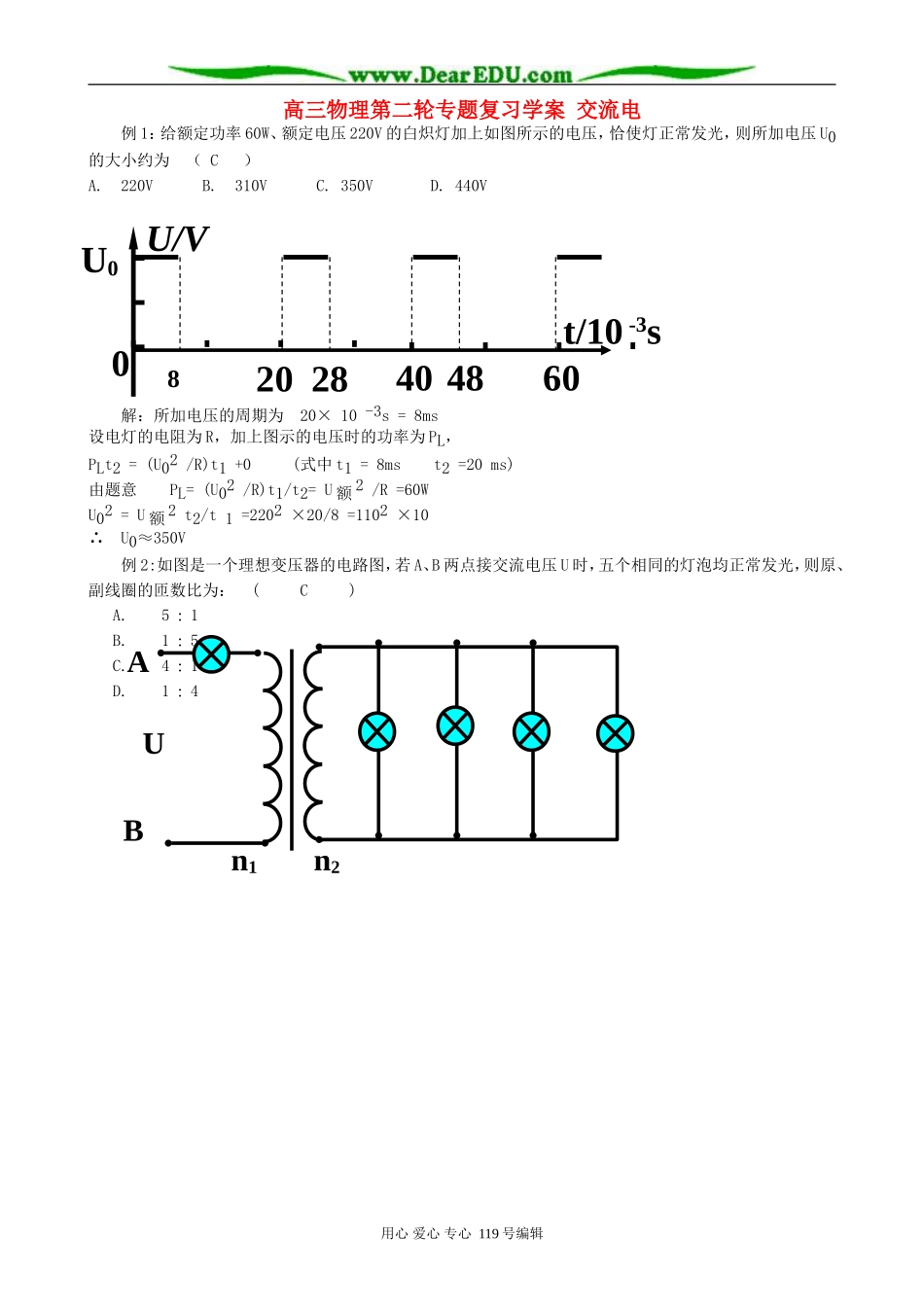

高三物理第二轮专题复习学案 交流电例 1：给额定功率 60W、额定电压 220V 的白炽灯加上如图所示的电压，恰使灯正常发光，则所加电压 U0的大小约为 （ C ） A. 220V B. 310V C. 350V D. 440V解：所加电压的周期为 20× 10 -3s = 8ms设电灯的电阻为 R，加上图示的电压时的功率为 PL，PLt2 = (U02 /R)t1 +0 (式中 t1 = 8ms t2 =20 ms) 由题意 PL= (U02 /R)t1/t2= U 额 2 /R =60WU02 = U 额 2 t2/t 1 =2202 ×20/8 =1102 ×10∴ U0≈350V 例 2:如图是一个理想变压器的电路图，若 A、B 两点接交流电压 U 时，五个相同的灯泡均正常发光，则原、副线圈的匝数比为： ( C ) A. 5 : 1 B. 1 : 5 C. 4 : 1 D. 1 : 4用心 爱心 专心 119 号编辑U0 U/Vt/10 -3s20802840 4860n1n2UAB解：设灯泡正常发光的电流为 I，则原、副线圈的电流分别为 I 和 4I，如图示。所以原、副线圈的匝数比为 4 : 1例 3.如图所示，abcd 是交流发电机的矩形线圈, ab=30cm,bc=10cm, 共 50 匝, 它在 B=0.8T 的匀强磁场中绕中心轴 OO′顺时针方向匀速转动，转速为 480r/min,线圈的总电阻为 r=1Ω,外电阻为 R=3 Ω,试求:1. 若线圈从图示位置开始计时,沿 abcd 流动的方向为正方向,画出交流电流的图象.2. 线圈从图示位置转过 1/4 转的过程中,电阻 R 上产生的热量和通过导线截面的电量3.电流表和电压表的读数4.从图示位置转过 180°过程中的平均感应电动势解：从中性面开始计时有 e=E m sin ω t ，其中 Em = NB ω S，ω=2πn=2 π ×480/60=16π，∴ Em = NBωS =60.3V，Im = Em /（R+r）=15.1A注意到从开始转动时产生的感应电流沿 dcbad 方向，与规定方向相反，为负值。∴i = - Im sinω t= -15.1 sin 16πt （A）T=2π/ω=1/8 s图线如图示 2. 有效值为转过 900 的过程中电阻 R 上产生的热量为Q=I2 R t= I2 R T/4=10.7J 感应电流的平均值为转过 900 的过程中通过导线横截面的电量为3.电流表和电压表的读数 I=10.7A4. 求从图示位置转过 180°过程中的平均感应电动势解：由法拉第电磁感应定律用心 爱心 专心 119 号编辑abcdBRVA例 4. 如图所示，一个变压器(可视为理想变压器)的原线圈接在 220V 的市电上，向额定电压为1.80×104V 的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线...
