高三物理一轮复习《交变电流的产生及其规律》导学案VIP专享

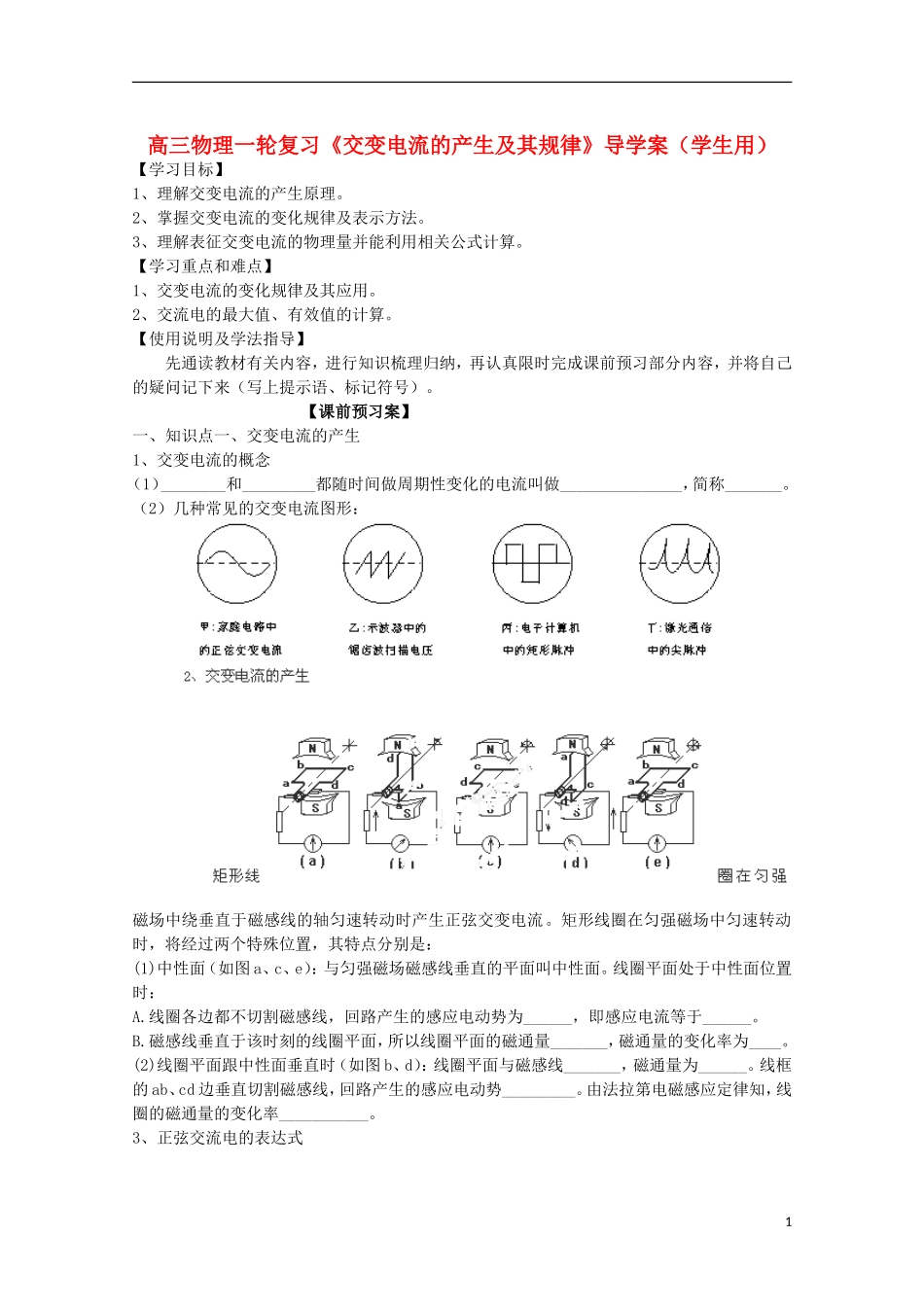

高三物理一轮复习《交变电流的产生及其规律》导学案（学生用）【学习目标】1、理解交变电流的产生原理。2、掌握交变电流的变化规律及表示方法。3、理解表征交变电流的物理量并能利用相关公式计算。【学习重点和难点】1、交变电流的变化规律及其应用。2、交流电的最大值、有效值的计算。【使用说明及学法指导】先通读教材有关内容，进行知识梳理归纳，再认真限时完成课前预习部分内容，并将自己的疑问记下来（写上提示语、标记符号）。【课前预习案】一、知识点一、交变电流的产生1、交变电流的概念（1）________和_________都随时间做周期性变化的电流叫做_______________，简称_______。（2）几种常见的交变电流图形：磁场中绕垂直于磁感线的轴匀速转动时产生正弦交变电流。矩形线圈在匀强磁场中匀速转动时，将经过两个特殊位置，其特点分别是：(1)中性面（如图 a、c、e）：与匀强磁场磁感线垂直的平面叫中性面。线圈平面处于中性面位置时：A.线圈各边都不切割磁感线，回路产生的感应电动势为______，即感应电流等于______。B.磁感线垂直于该时刻的线圈平面，所以线圈平面的磁通量_______，磁通量的变化率为____。(2)线圈平面跟中性面垂直时（如图 b、d）：线圈平面与磁感线_______，磁通量为______。线框的 ab、cd 边垂直切割磁感线，回路产生的感应电动势_________。由法拉第电磁感应定律知，线圈的磁通量的变化率___________。3、正弦交流电的表达式1如 线 圈 经 过 中 性 面 位 置 开 始 计 时 ， 瞬 时 电 动 势 e=____________ ， 瞬 时 电 压u=___________，瞬时电流 i=_____________。其中，_________为线圈产生的交流电动势最大值，________为交流电压的最大值，_______为交流电流的最大值，ω 为线圈转动的_________，则ωt 为线圈转动的________________。4、正弦交流电的图象二、知识点二、表征交流电的物理量1、交流电的周期和频率线圈匀速转动一周，交变电流完成一次周期性变化，这个时间称为交变电流的_________。交变电流在 1 s 内完成周期性变化的__________叫做它的频率，周期和频率的关系为_______。2、交流电的最大值和有效值（1）交变电流的有效值：是根据电流的____________来规定的，让交流电与恒定电流分别通过相同的___________，如果在交流电的一个周期内产生的________与恒定电流在相同的__________内产生的__________相等，这个恒定电流 I、电压 U 就叫做交流电的电流、电压的...
