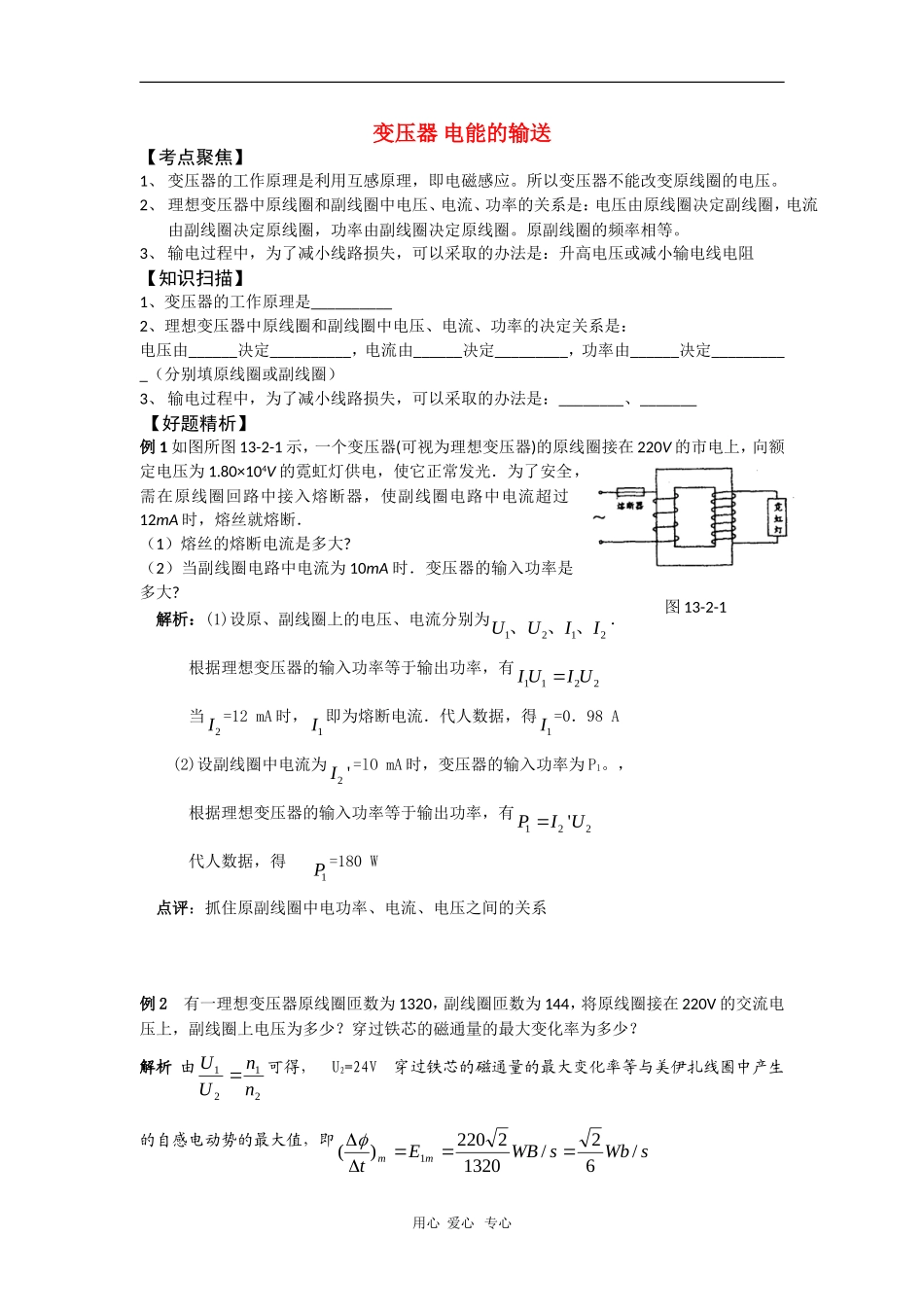

高三读物理复习学案：变压器 电能的输送

变压器 电能的输送【考点聚焦】 1、 变压器的工作原理是利用互感原理，即电磁感应。所以变压器不能改变原线圈的电压。2、 理想变压器中原线圈和副线圈中电压、电流、功率的关系是：电压由原线圈决定副线圈，电流由副线圈决定原线圈，功率由副线圈决定原线圈。原副线圈的频率相等。3、 输电过程中，为了减小线路损失，可以采取的办法是：升高电压或减小输电线电阻【知识扫描】1、变压器的工作原理是__________2、理想变压器中原线圈和副线圈中电压、电流、功率的决定关系是：电压由______决定__________，电流由______决定_________，功率由______决定__________（分别填原线圈或副线圈）3、 输电过程中，为了减小线路损失，可以采取的办法是：________、_______ 【好题精析】例 1 如图所图 13-2-1 示，一个变压器(可视为理想变压器)的原线圈接在 220V 的市电上，向额定电压为 1.80×104V 的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA 时，熔丝就熔断．（1）熔丝的熔断电流是多大?（2）当副线圈电路中电流为 10mA 时．变压器的输入功率是多大?解析：(1)设原、副线圈上的电压、电流分别为1212UUII、、 、．根据理想变压器的输入功率等于输出功率，有1122I UI U 当2I =12 mA 时，1I 即为熔断电流．代人数据，得1I =0．98 A(2)设副线圈中电流为2 'I=lO mA 时，变压器的输入功率为 P1。，根据理想变压器的输入功率等于输出功率，有122'PI U 代人数据，得 1P =180 W点评：抓住原副线圈中电功率、电流、电压之间的关系例 2 有一理想变压器原线圈匝数为 1320，副线圈匝数为 144，将原线圈接在 220V 的交流电压上，副线圈上电压为多少？穿过铁芯的磁通量的最大变化率为多少？解析 由2121nnUU可得， U2=24V 穿过铁芯的磁通量的最大变化率等与美伊扎线圈中产生的自感电动势的最大值，即sWbsWBEtmm/62/13202220)(1用心 爱心 专心图 13-2-1点评 注意正确理解磁通量变化率与自感电动势的关系。例 3 如图 13-2-2 所示，为一理想变压器，S 为单刀双掷开关，P 为滑动编组起触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则下列说法错误的是 （ ）A、保持 U1及 P 的位置不变，S 由 a 合到 b 时，I1将增大。B、保持 U1及 P 的位置不变，S 由 a 合到 b 时，R 消耗的功率将减小。C、保持 U1不变，S 合...
