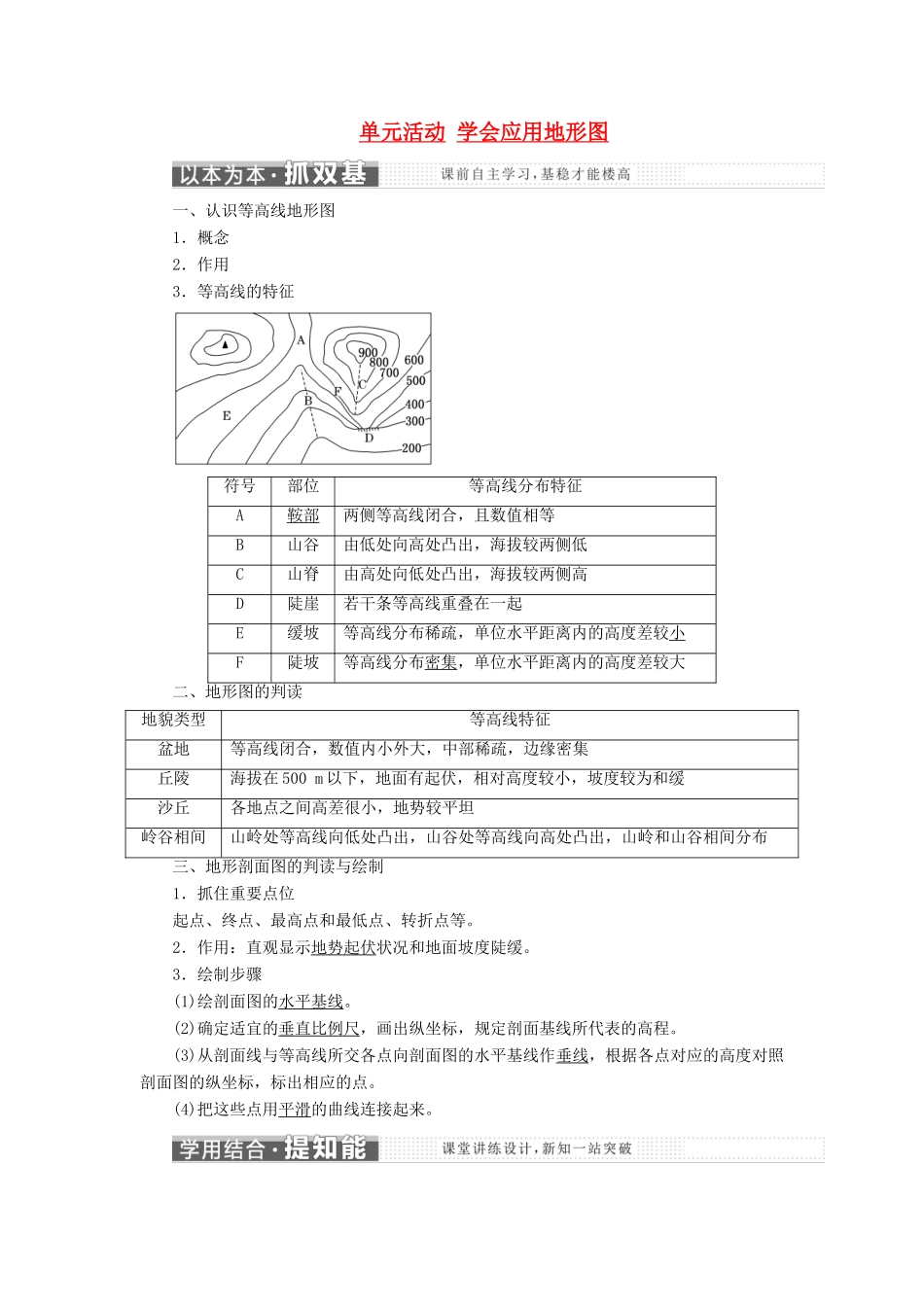

单元活动 学会应用地形图一、认识等高线地形图1．概念2．作用3．等高线的特征符号部位等高线分布特征A鞍部两侧等高线闭合，且数值相等B山谷由低处向高处凸出，海拔较两侧低C山脊由高处向低处凸出，海拔较两侧高D陡崖若干条等高线重叠在一起E缓坡等高线分布稀疏，单位水平距离内的高度差较小F陡坡等高线分布密集，单位水平距离内的高度差较大二、地形图的判读地貌类型等高线特征盆地等高线闭合，数值内小外大，中部稀疏，边缘密集丘陵海拔在 500 m 以下，地面有起伏，相对高度较小，坡度较为和缓沙丘各地点之间高差很小，地势较平坦岭谷相间山岭处等高线向低处凸出，山谷处等高线向高处凸出，山岭和山谷相间分布三、地形剖面图的判读与绘制1．抓住重要点位起点、终点、最高点和最低点、转折点等。2．作用：直观显示地势起伏状况和地面坡度陡缓。3．绘制步骤(1)绘剖面图的水平基线。(2)确定适宜的垂直比例尺，画出纵坐标，规定剖面基线所代表的高程。(3)从剖面线与等高线所交各点向剖面图的水平基线作垂线，根据各点对应的高度对照剖面图的纵坐标，标出相应的点。(4)把这些点用平滑的曲线连接起来。——————— 情景导入先思考 ———————材料 地形等高线的弯曲与疏密蕴含着许多关于地形的信息。下图为某地区等高线地形示意图(单位：m)。(1)图中所示地区山脊的基本走向是怎样的，试说明判断理由。提示：东北—西南走向。山脊处的等高线向地势较低(等高线上的数字注记较小)处凸出，可先据此确定山脊，然后根据一般的定向方法确定其走向。(2)图示山体主峰的西北坡的地形特征是怎样的。并说明判断依据。提示：上部较陡，下部较缓。等高线密集，表明坡度陡峭，反之则表示比较平缓，图示山体西北坡等高线上密下疏。——————— 核心要点掌握好 ———————等高线地形图的判读规律1．形状特征等高线闭合，且数值从中心向四周逐渐降低——山顶；等高线闭合，且数值从中心向四周逐渐升高——盆地或洼地；如果没有数值注记，可根据示坡线来判断(示坡线——垂直于等高线的短线)。等高线弯曲时，如果凸出部分指向低处——表示山脊；如果凸出部分指向高处——表示山谷；两个山顶中间的低地，形似马鞍——为鞍部地形；等高线重叠的地方表示陡崖。示意图如下：2．判读等高线的数值同一等高线图上，同线等高，等高距全图一致，即同一条等高线上海拔高度相等，相邻两条等高线之间的高度差相等。(1)计算两点的相对高度：读出任何两点的海拔高度...
