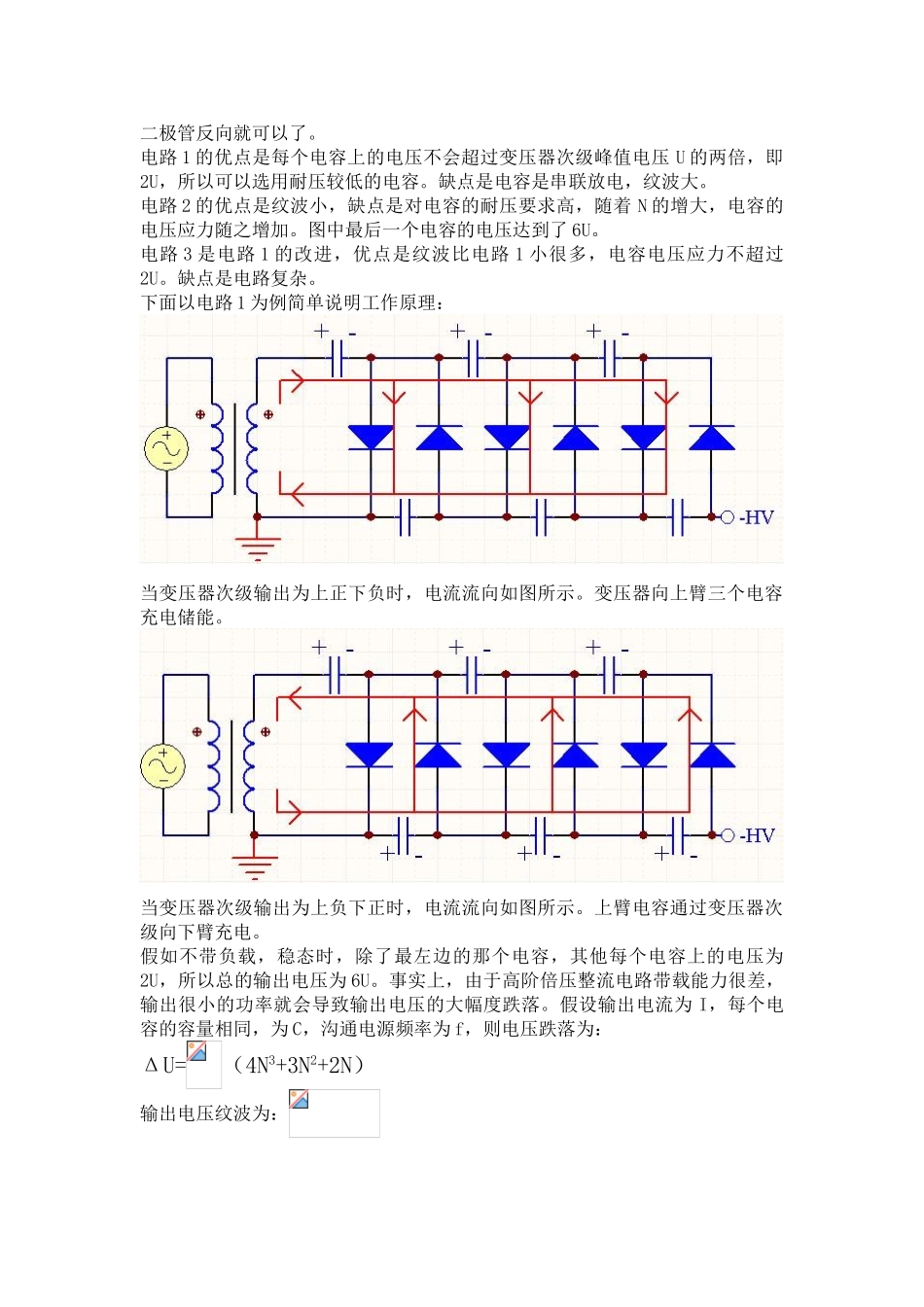

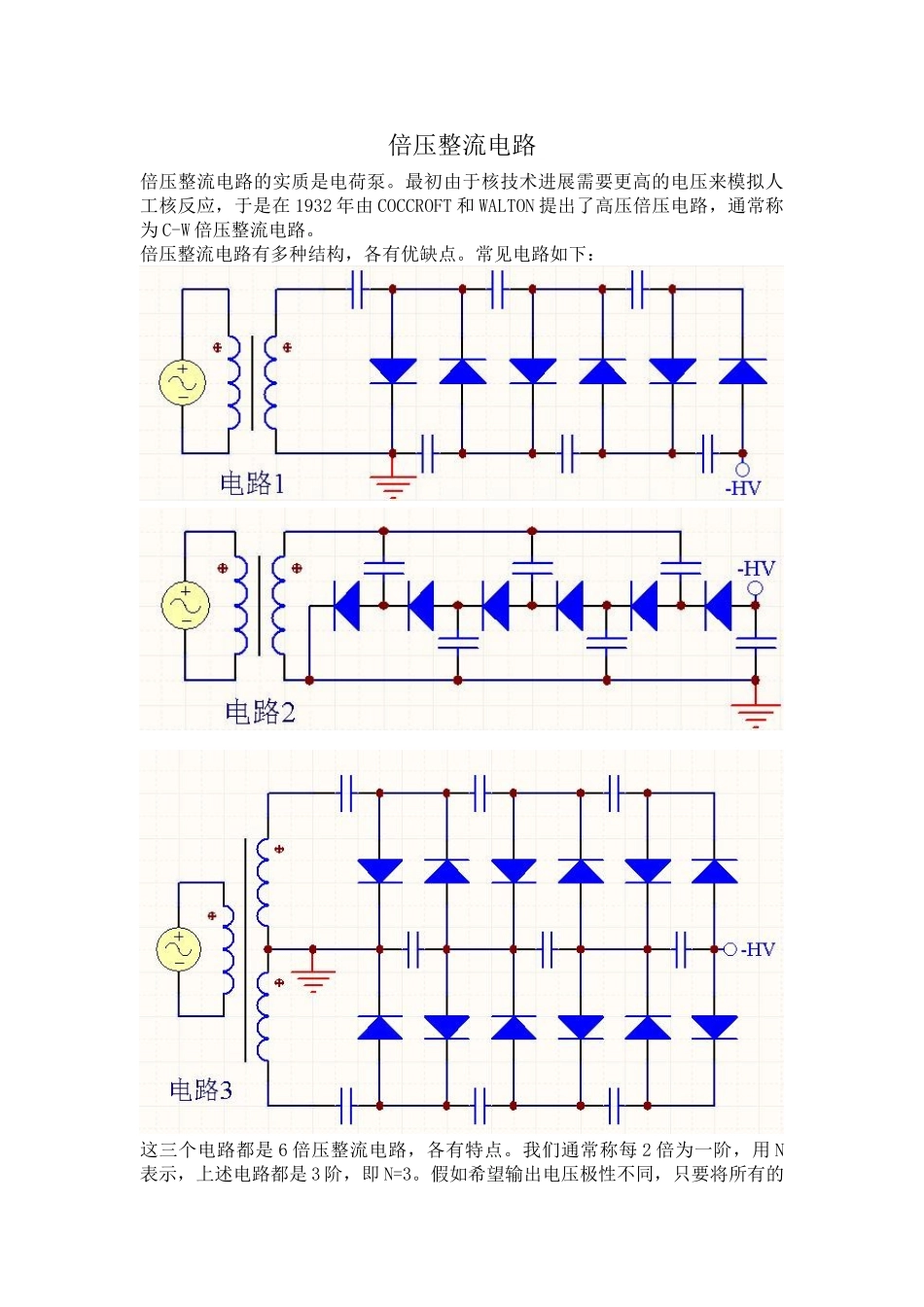

倍压整流电路倍压整流电路的实质是电荷泵。最初由于核技术进展需要更高的电压来模拟人工核反应，于是在 1932 年由 COCCROFT 和 WALTON 提出了高压倍压电路，通常称为 C-W 倍压整流电路。倍压整流电路有多种结构，各有优缺点。常见电路如下：这三个电路都是 6 倍压整流电路，各有特点。我们通常称每 2 倍为一阶，用 N表示，上述电路都是 3 阶，即 N=3。假如希望输出电压极性不同，只要将所有的二极管反向就可以了。电路 1 的优点是每个电容上的电压不会超过变压器次级峰值电压 U 的两倍，即2U，所以可以选用耐压较低的电容。缺点是电容是串联放电，纹波大。电路 2 的优点是纹波小，缺点是对电容的耐压要求高，随着 N 的增大，电容的电压应力随之增加。图中最后一个电容的电压达到了 6U。电路 3 是电路 1 的改进，优点是纹波比电路 1 小很多，电容电压应力不超过2U。缺点是电路复杂。下面以电路 1 为例简单说明工作原理：当变压器次级输出为上正下负时，电流流向如图所示。变压器向上臂三个电容充电储能。当变压器次级输出为上负下正时，电流流向如图所示。上臂电容通过变压器次级向下臂充电。假如不带负载，稳态时，除了最左边的那个电容，其他每个电容上的电压为2U，所以总的输出电压为 6U。事实上，由于高阶倍压整流电路带载能力很差，输出很小的功率就会导致输出电压的大幅度跌落。假设输出电流为 I，每个电容的容量相同，为 C，沟通电源频率为 f，则电压跌落为：ΔU=（4N3+3N2+2N）输出电压纹波为：
