全面解密HDMI接口技术

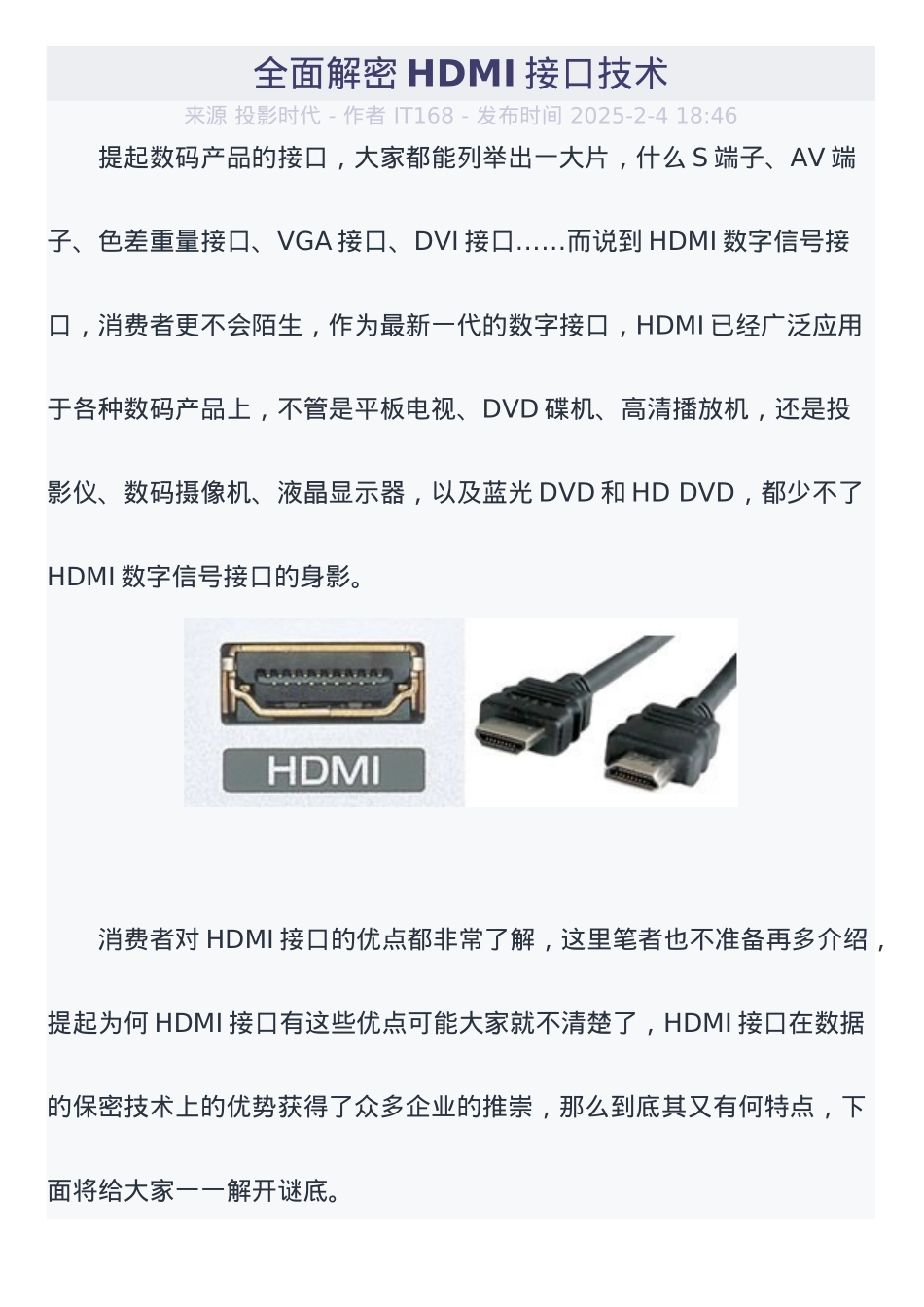

全面解密 HDMI 接口技术来源 投影时代 - 作者 IT168 - 发布时间 2025-2-4 18:46 提起数码产品的接口，大家都能列举出一大片，什么 S 端子、AV 端子、色差重量接口、VGA 接口、DVI……接口而说到 HDMI 数字信号接口，消费者更不会陌生，作为最新一代的数字接口，HDMI 已经广泛应用于各种数码产品上，不管是平板电视、DVD 碟机、高清播放机，还是投影仪、数码摄像机、液晶显示器，以及蓝光 DVD 和 HD DVD，都少不了HDMI 数字信号接口的身影。 消费者对 HDMI 接口的优点都非常了解，这里笔者也不准备再多介绍，提起为何 HDMI 接口有这些优点可能大家就不清楚了，HDMI 接口在数据的保密技术上的优势获得了众多企业的推崇，那么到底其又有何特点，下面将给大家一一解开谜底。HDMI 的基本传输原理 HDMI（High－Definition Multimedia Interface）又被称为高清楚度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清楚度、多声道音频和智能格式与控制命令数据的数字接口。HDMI 接口由Silicon Image 美国晶像公司提倡，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家著名的消费类电子制造商联合成立的工作组共同开发的。HDMI 最早的接口法律规范 HDMI1.0 于 2025 年 12 月公布，目前的最高版本是于今年 6 月发布的 HDMI1.3 法律规范。 HDMI 源于 DVI 接口技术，它们主要是以美国晶像公司的 TMDS 信号传输技术为核心，这也就是为何 HDMI 接口和 DVI 接口能够通过转接头相互转换的原因。美国晶像公司是 HDMI 八个发起者中唯一的集成电路设计制造公司，是高速串行数据传输技术领域的领导厂商，因为下面要提到的TMDS 信号传输技术就是它们开发出来的，所以这里略微提及一下。 TMDS（Transition Minimized Differential Signaling）也被称为最小化传输差分信号，是指通过异或及异或非等逻辑算法将原始信号数据转换成 10 位，前 8 为数据由原始信号经运算后获得，第 9 位指示运算的方式，第 10 位用来对应直流平衡（DC-balanced，就是指在编码过程中保证信道中直流偏移为零，电平转化实现不同逻辑接口间的匹配），转换后的数据以差分传动方式传送。这种算法使得被传输信号过渡过程的上冲和下冲减小，传输的数据趋于直流平衡，使信号对传输线的电磁干扰减少，提高信号传输的速度和可靠性。 一般情况下，HDMI 连接由一对信号源和接受器组成，有时候一个系统中也可以包...
