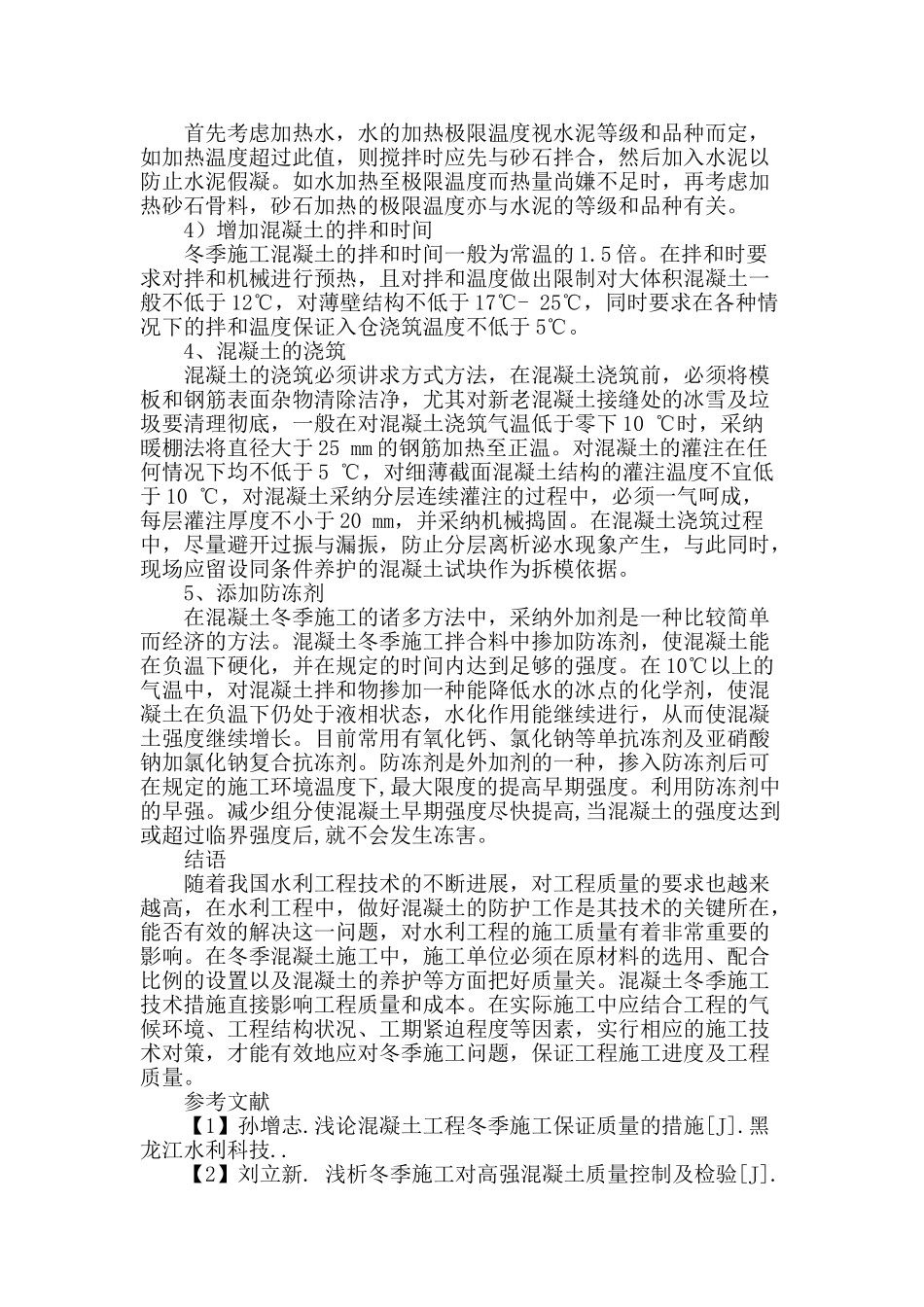

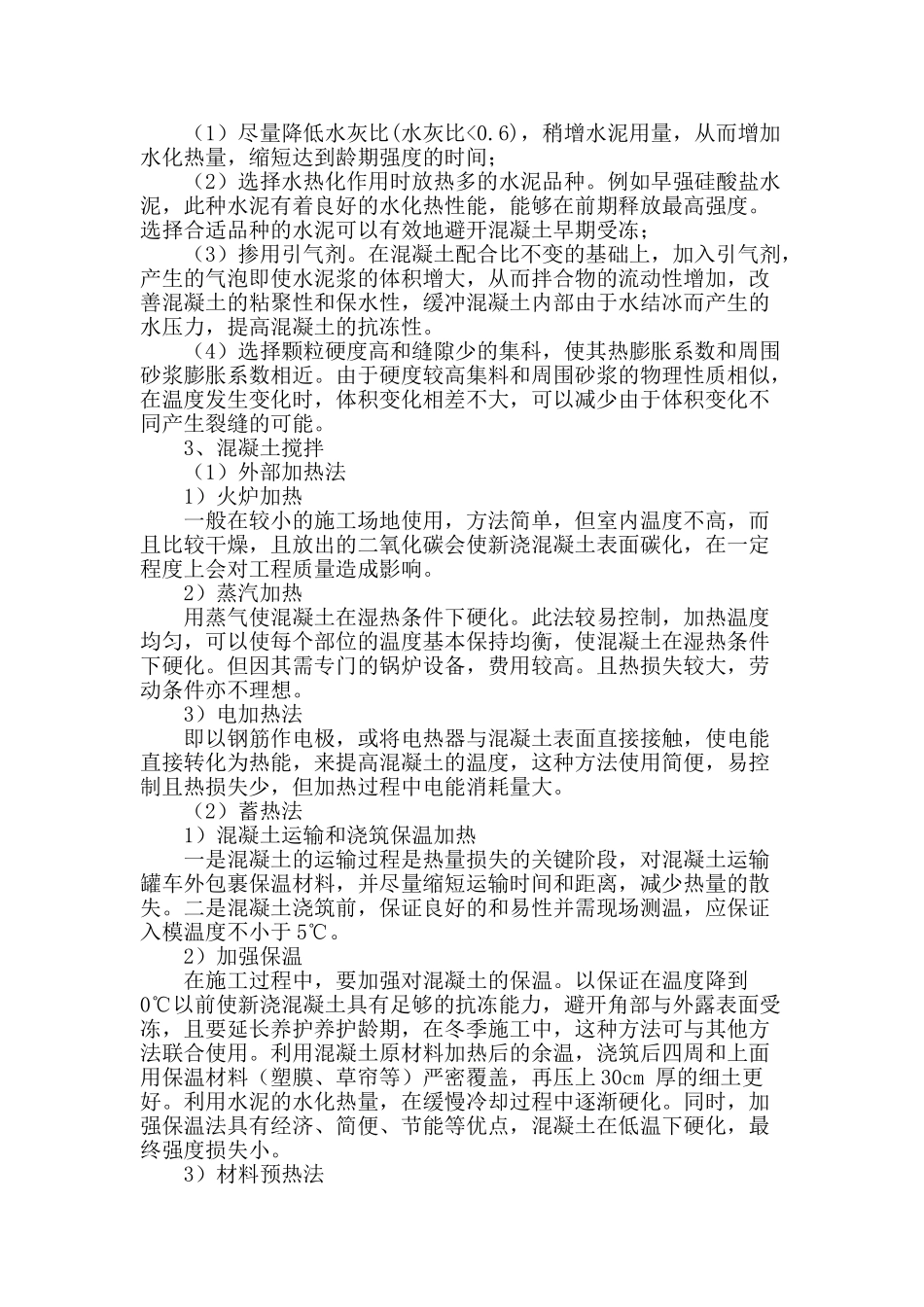

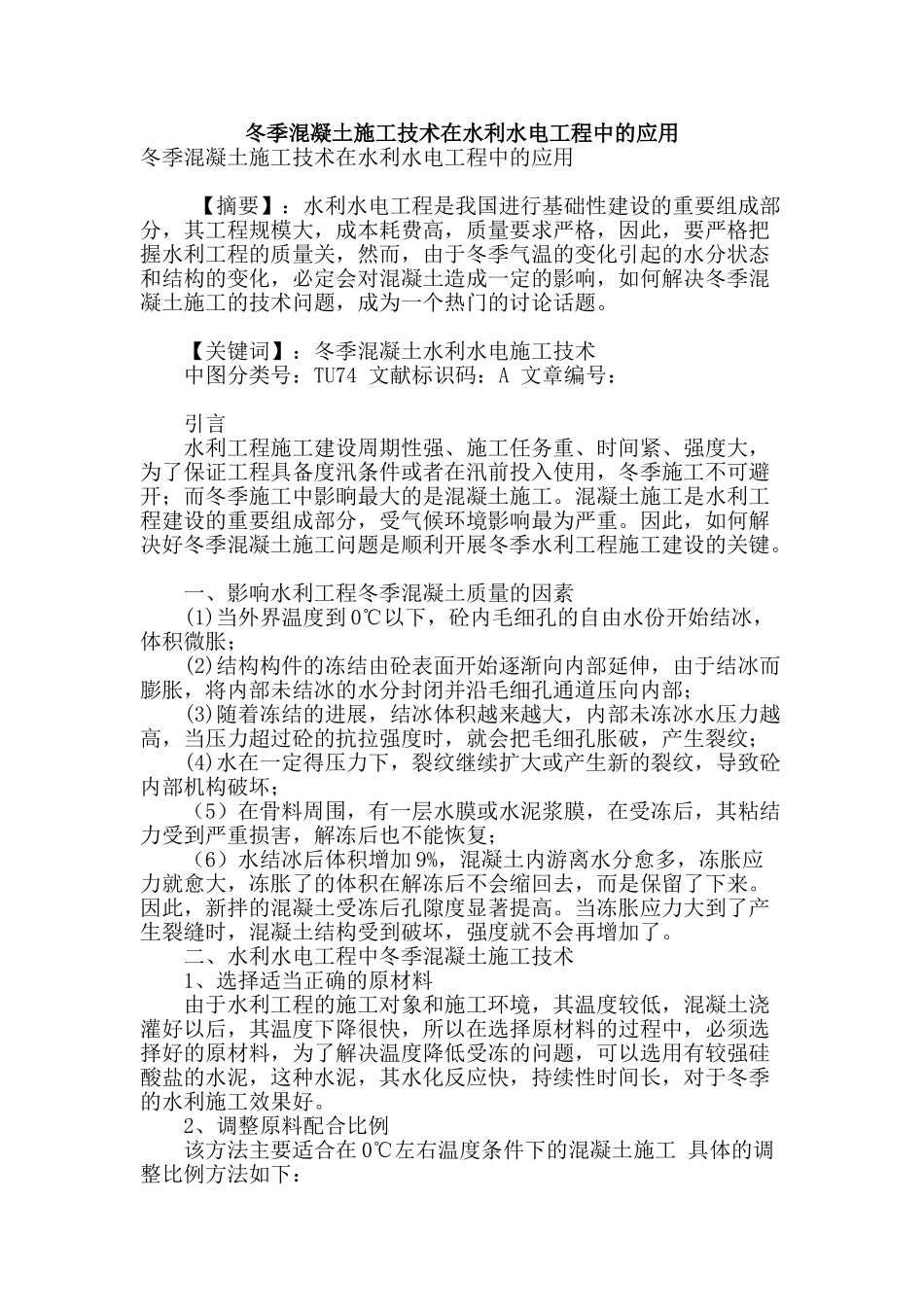

冬季混凝土施工技术在水利水电工程中的应用冬季混凝土施工技术在水利水电工程中的应用 【摘要】:水利水电工程是我国进行基础性建设的重要组成部分,其工程规模大,成本耗费高,质量要求严格,因此,要严格把握水利工程的质量关,然而,由于冬季气温的变化引起的水分状态和结构的变化,必定会对混凝土造成一定的影响,如何解决冬季混凝土施工的技术问题,成为一个热门的讨论话题。 【关键词】:冬季混凝土水利水电施工技术 中图分类号:TU74 文献标识码:A 文章编号: 引言 水利工程施工建设周期性强、施工任务重、时间紧、强度大,为了保证工程具备度汛条件或者在汛前投入使用,冬季施工不可避开;而冬季施工中影晌最大的是混凝土施工。混凝土施工是水利工程建设的重要组成部分,受气候环境影响最为严重。因此,如何解决好冬季混凝土施工问题是顺利开展冬季水利工程施工建设的关键。 一、影响水利工程冬季混凝土质量的因素 (1)当外界温度到 0℃以下,砼内毛细孔的自由水份开始结冰,体积微胀; (2)结构构件的冻结由砼表面开始逐渐向内部延伸,由于结冰而膨胀,将内部未结冰的水分封闭并沿毛细孔通道压向内部; (3)随着冻结的进展,结冰体积越来越大,内部未冻冰水压力越高,当压力超过砼的抗拉强度时,就会把毛细孔胀破,产生裂纹; (4)水在一定得压力下,裂纹继续扩大或产生新的裂纹,导致砼内部机构破坏; (5)在骨料周围,有一层水膜或水泥浆膜,在受冻后,其粘结力受到严重损害,解冻后也不能恢复; (6)水结冰后体积增加 9%,混凝土内游离水分愈多,冻胀应力就愈大,冻胀了的体积在解冻后不会缩回去,而是保留了下来。因此,新拌的混凝土受冻后孔隙度显著提高。当冻胀应力大到了产生裂缝时,混凝土结构受到破坏,强度就不会再增加了。 二、水利水电工程中冬季混凝土施工技术 1、选择适当正确的原材料 由于水利工程的施工对象和施工环境,其温度较低,混凝土浇灌好以后,其温度下降很快,所以在选择原材料的过程中,必须选择好的原材料,为了解决温度降低受冻的问题,可以选用有较强硅酸盐的水泥,这种水泥,其水化反应快,持续性时间长,对于冬季的水利施工效果好。 2、调整原料配合比例 该方法主要适合在 0℃左右温度条件下的混凝土施工 具体的调整比例方法如下: (1)尽量降低水灰比(水灰比<0.6),稍增水泥用量,从而增加水化热量,缩短达到龄期强度的时间; (2)选择水热化作用时放热多的水泥品种。例如早强...
