2026年中考物理必背知识手册（思维导图+背诵手册）第十二章++简单机械

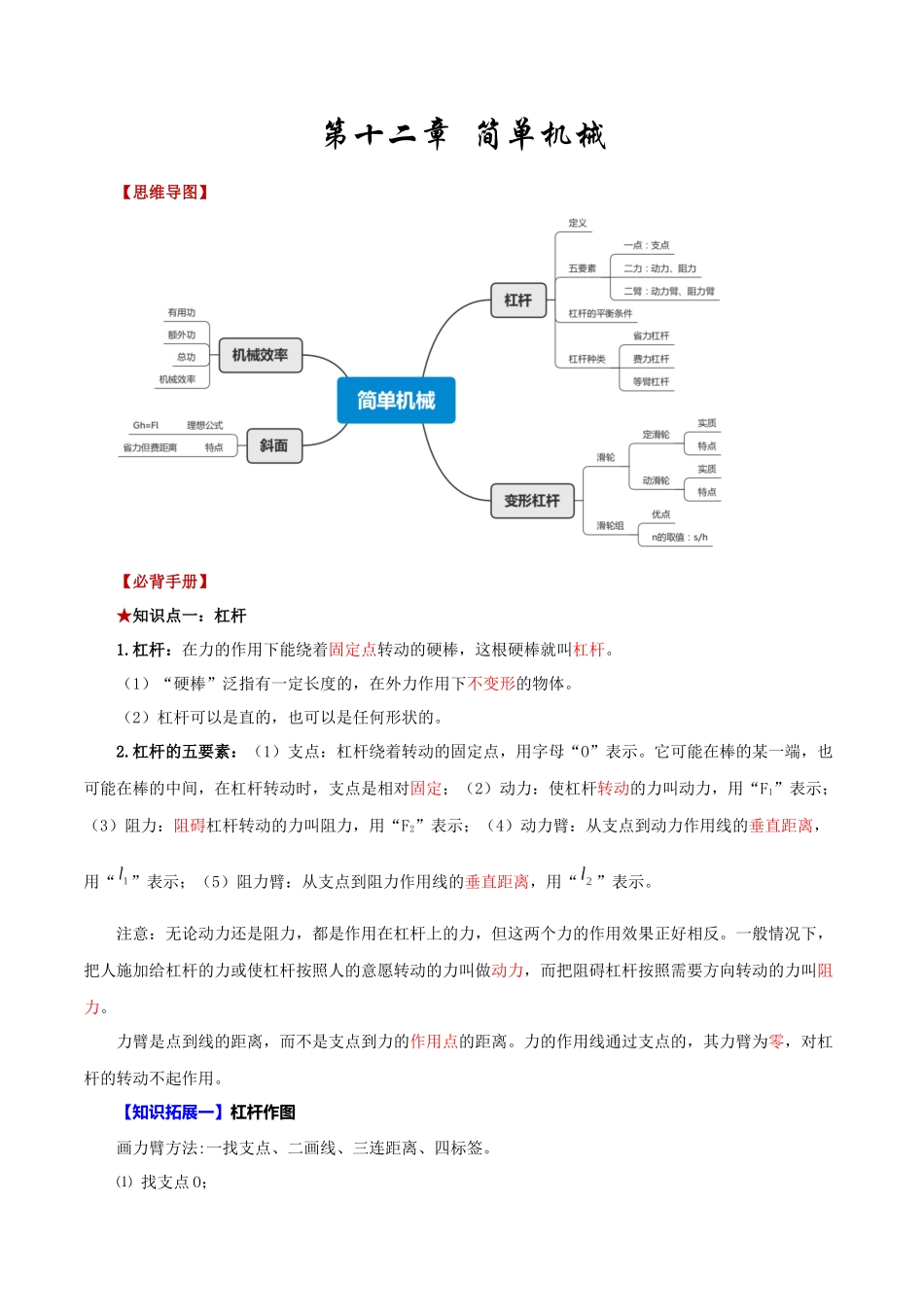

第十二章 简单机械【思维导图】【必背手册】★知识点一：杠杆1.杠杆：在力的作用下能绕着固定点转动的硬棒，这根硬棒就叫杠杆。（1）“硬棒”泛指有一定长度的，在外力作用下不变形的物体。（2）杠杆可以是直的，也可以是任何形状的。2.杠杆的五要素：（1）支点：杠杆绕着转动的固定点，用字母“O”表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定；（2）动力：使杠杆转动的力叫动力，用“F1”表示；（3）阻力：阻碍杠杆转动的力叫阻力，用“F2”表示；（4）动力臂：从支点到动力作用线的垂直距离，用“”表示；（5）阻力臂：从支点到阻力作用线的垂直距离，用“”表示。注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力。力臂是点到线的距离，而不是支点到力的作用点的距离。力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。【知识拓展一】杠杆作图画力臂方法:一找支点、二画线、三连距离、四标签。⑴ 找支点 O；⑵ 延长力的作用线(虚线)；⑶ 画力臂(实线双箭头，过支点垂直于力的作用线作垂线)；⑷ 标力臂。【知识拓展二】杠杆五要素的理解(1)杠杆可以是直的，也可以是弯的。，但在外力的作用下不能变形。例如：撬棒、跷跷板、抽水机、手柄等。(2)定义中的力，是指作用在杠杆上的动力和阻力，且动力和阻力使杠杆转动的方向一定是相反的，但动力和阻力不一定相反。(3)杠杆在力的作用下，绕固定点转动而不是平动。(4)不论动力和阻力，杠杆都是受力物体，作用于杠杆的物体都是施力物体。(5)阻力绕支点转动的方向与动力绕支点转动的方向相反。(6)不可把从动力作用点到支点的距离作为动力臂，或把从阻力作用点到支点的距离作为阻力臂。【知识拓展三】杠杆支点的辨别方法支点是相对于杠杆不动的点，但支点一定在杠杆上，支点不一定与动力作用点和阻力作用点在同一直线上，也不一定在动力作用点和阻力作用点之间。若让力的作用线恰好过支点，则力臂是零，这个力不能使杠杆转动。★知识点二：杠杆作图杠杆示意图的画法：（1）根据题意先确定支点 O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用 l1和 l2分别表示动力臂和阻力臂；第一步：先确定支点，即杠杆绕着某点转动，用字母“O”表示。第二步：确定动力和阻力。人的...
