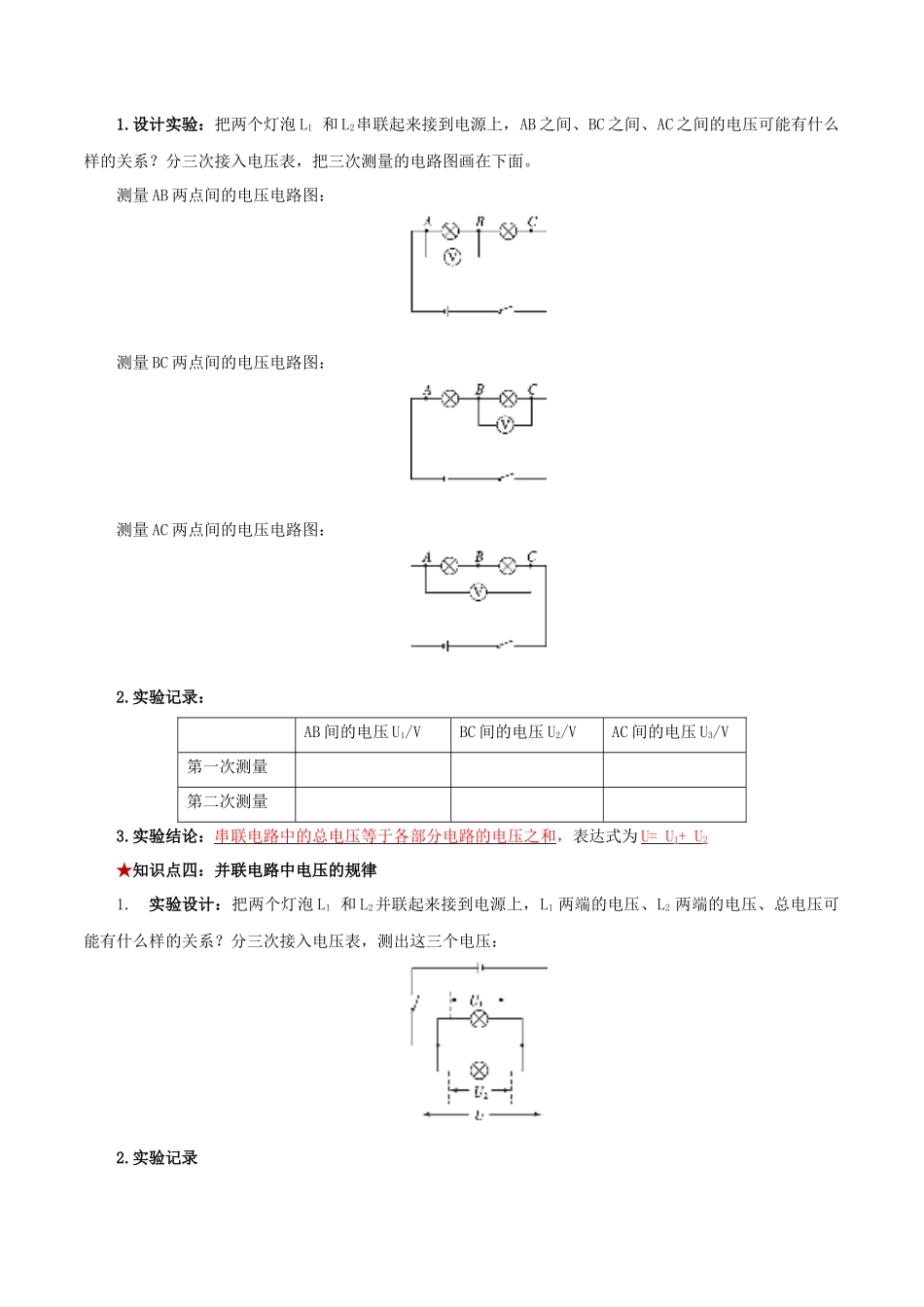

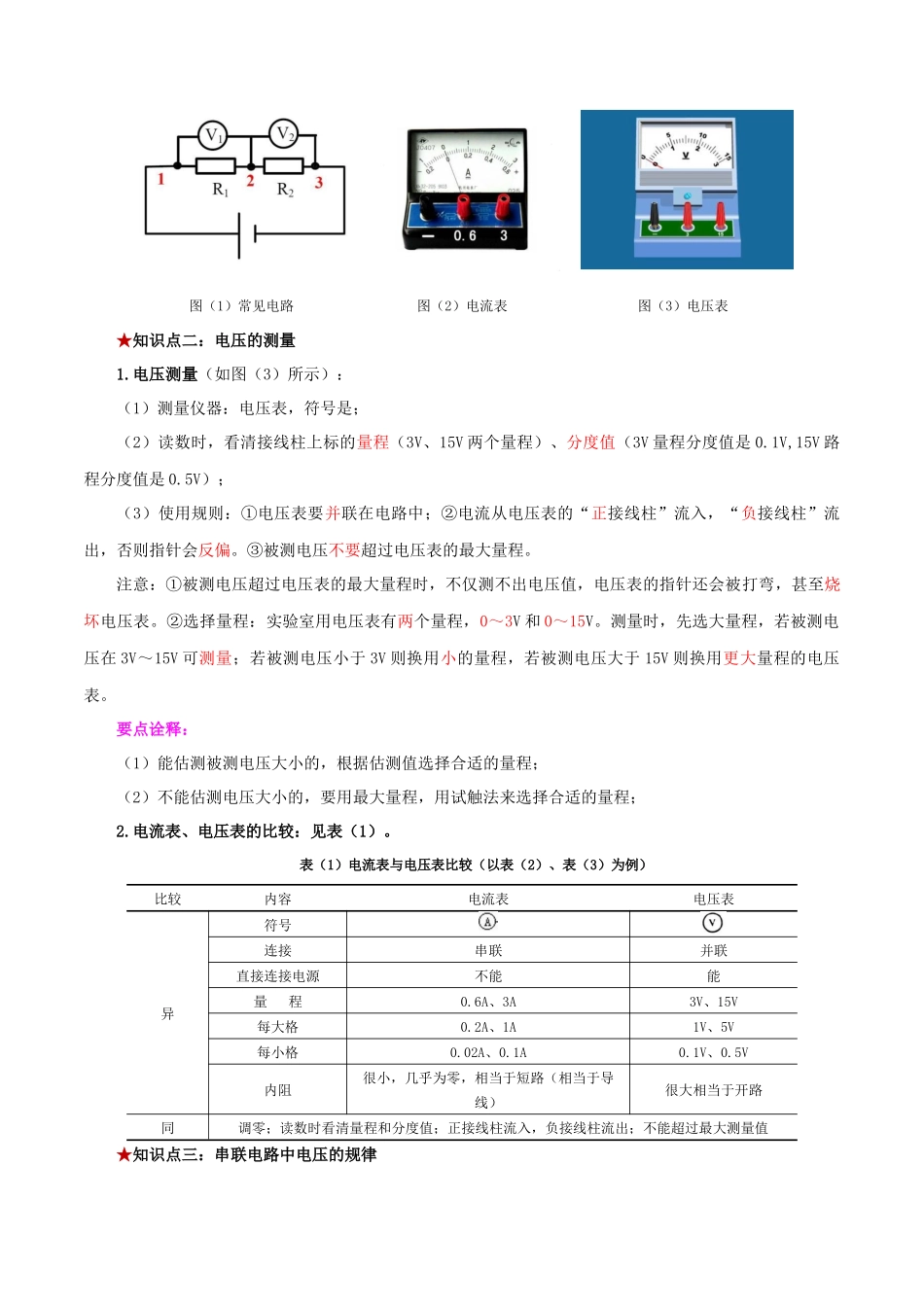

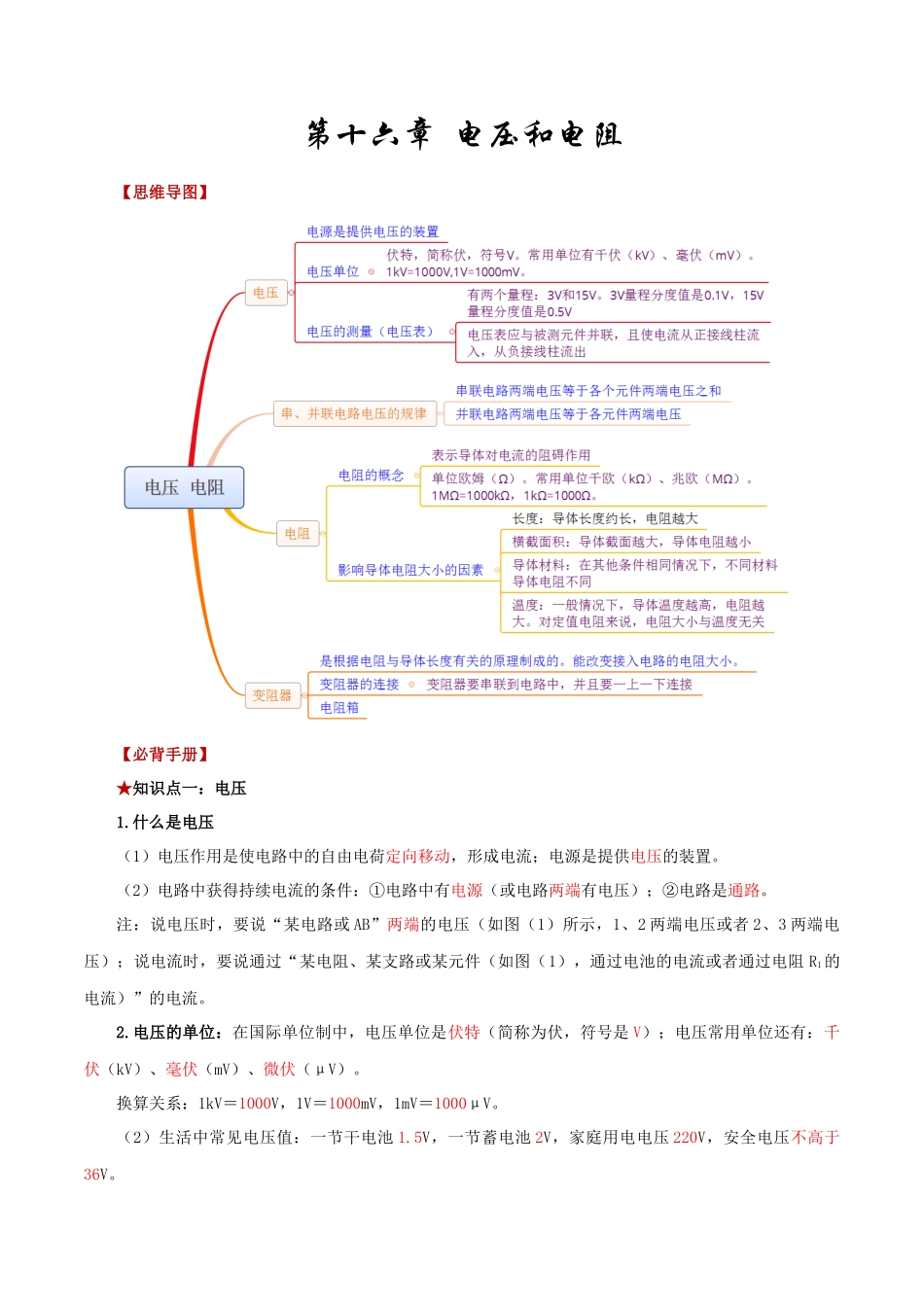

第十六章 电压和电阻【思维导图】【必背手册】★知识点一：电压1.什么是电压（1）电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。注：说电压时，要说“某电路或 AB”两端的电压（如图（1）所示，1、2 两端电压或者 2、3 两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻 R1的电流）”的电流。2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是 V）；电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。（2）生活中常见电压值：一节干电池 1.5V，一节蓄电池 2V，家庭用电电压 220V，安全电压不高于36V。图（1）常见电路图（2）电流表图（3）电压表★知识点二：电压的测量1.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是；（2）读数时，看清接线柱上标的量程（3V、15V 两个量程）、分度值（3V 量程分度值是 0.1V,15V 路程分度值是 0.5V）；（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。③被测电压不要超过电压表的最大量程。注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。②选择量程：实验室用电压表有两个量程，0～3V 和 0～15V。测量时，先选大量程，若被测电压在 3V～15V 可测量；若被测电压小于 3V 则换用小的量程，若被测电压大于 15V 则换用更大量程的电压表。要点诠释：（1）能估测被测电压大小的，根据估测值选择合适的量程；（2）不能估测电压大小的，要用最大量程，用试触法来选择合适的量程；2.电流表、电压表的比较：见表（1）。表（1）电流表与电压表比较（以表（2）、表（3）为例）比较内容电流表电压表异符号连接串联并联直接连接电源不能能量 程0.6A、3A3V、15V每大格0.2A、1A1V、5V每小格0.02A、0.1A0.1V、0.5V内阻很小，几乎为零，相当于短路（相当于导线）很大相当于开路同调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值★知识点三：串联电路中电压的规律1.设计实验：把两个灯泡 L1 和 L2串联起来接到电源上，AB 之间、BC 之间、AC 之间的电压可能有什么样的关系？分三次接入电压表，...
