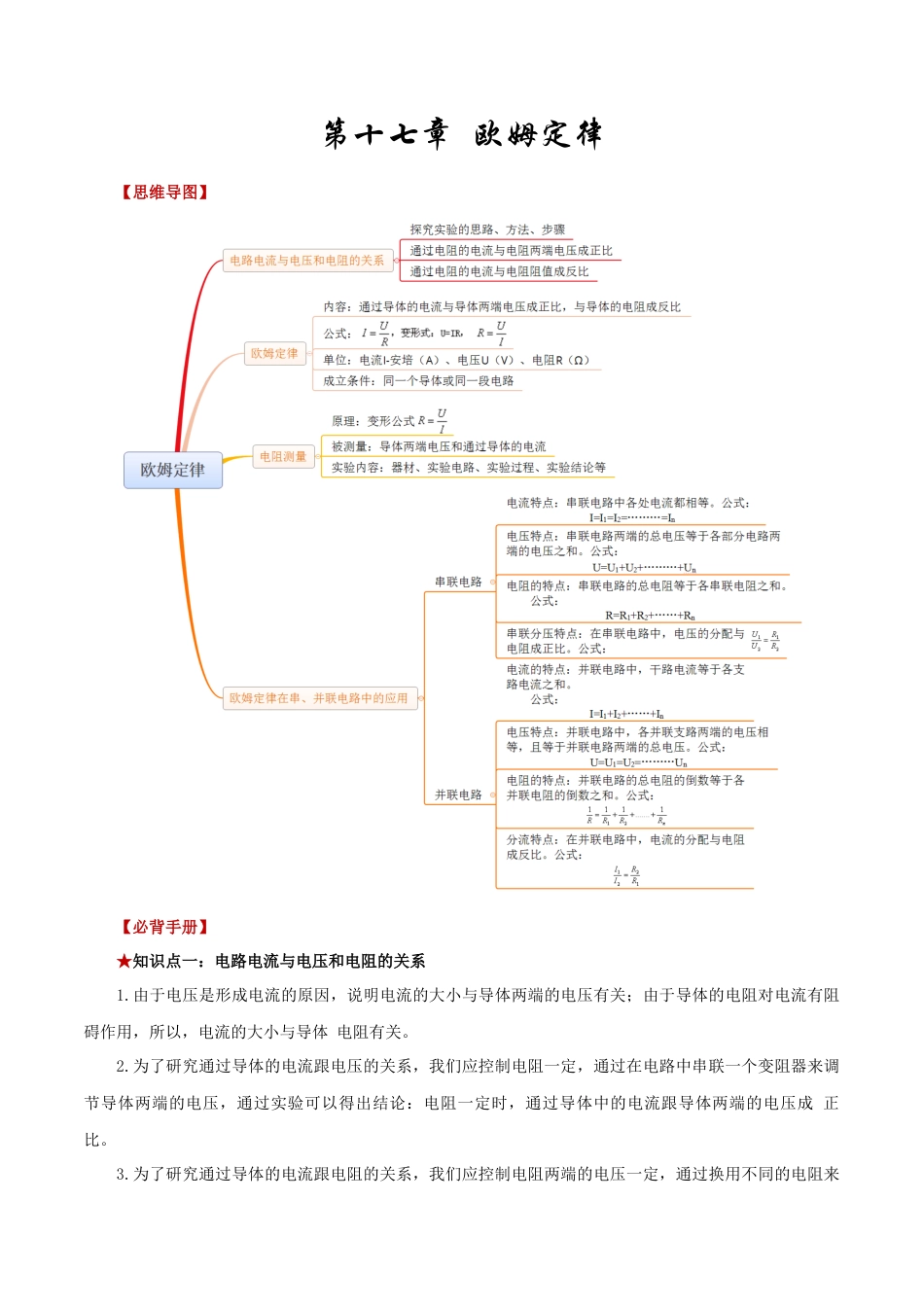

第十七章 欧姆定律【思维导图】【必背手册】★知识点一：电路电流与电压和电阻的关系1.由于电压是形成电流的原因，说明电流的大小与导体两端的电压有关；由于导体的电阻对电流有阻碍作用，所以，电流的大小与导体 电阻有关。2.为了研究通过导体的电流跟电压的关系，我们应控制电阻一定，通过在电路中串联一个变阻器来调节导体两端的电压，通过实验可以得出结论：电阻一定时，通过导体中的电流跟导体两端的电压成 正比。3.为了研究通过导体的电流跟电阻的关系，我们应控制电阻两端的电压一定，通过换用不同的电阻来改变电阻，通过实验可以得出结论：电压一定时，通过导体的电流跟导体的电阻成反比。要点诠释：① 提出问题：电流与电压电阻有什么定量关系？② 制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。③ 进行实验，收集数据信息：（会进行表格设计）④ 分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。）⑤ 得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。★知识点二：欧姆定律1.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。2.公式：I=UR ，其中：U 为电源电压，单位为伏（V）；I 为通过导体的电流，单位为安（A）；R 为导体的电阻，单位为欧（Ω）。注意：应用欧姆定律的公式进行计算时，一定要统一到国际制单位后再进行计算。欧姆定律公式中的各个物理量具有同一性，即 I,U,R 是对同一段导体、同一时刻而言的。3.公式变形：U =IR ，R=UI 。4.运用欧姆定律公式解题技巧：解题时，为了便于分析问题，应先根据题意，画出电路图，并在图中标明已知物理量的符号、数值及未知物理量的符号，公式中的三个物理量的单位均使用国际（制）单位。要点诠释：应用欧姆定律公式以及两个变形式进行解题时，只要知道 I、U、R 三个量中的两个，就可以求出第三个未知物理量。在计算和理解问题的过程中千万注意，物理量的计算不同于数学上的计算，必须用对应的物理量单位才有意义，避免将物理问题数学化，应理解每个量的物理意义。（1）欧姆定律公式I=UR ，表示加在导体两端的电压增大几倍，导体中的电流就随着增大几倍。当导体两端的...
