2026年中考物理必背知识手册（思维导图+背诵手册）第五章++透镜及其应用

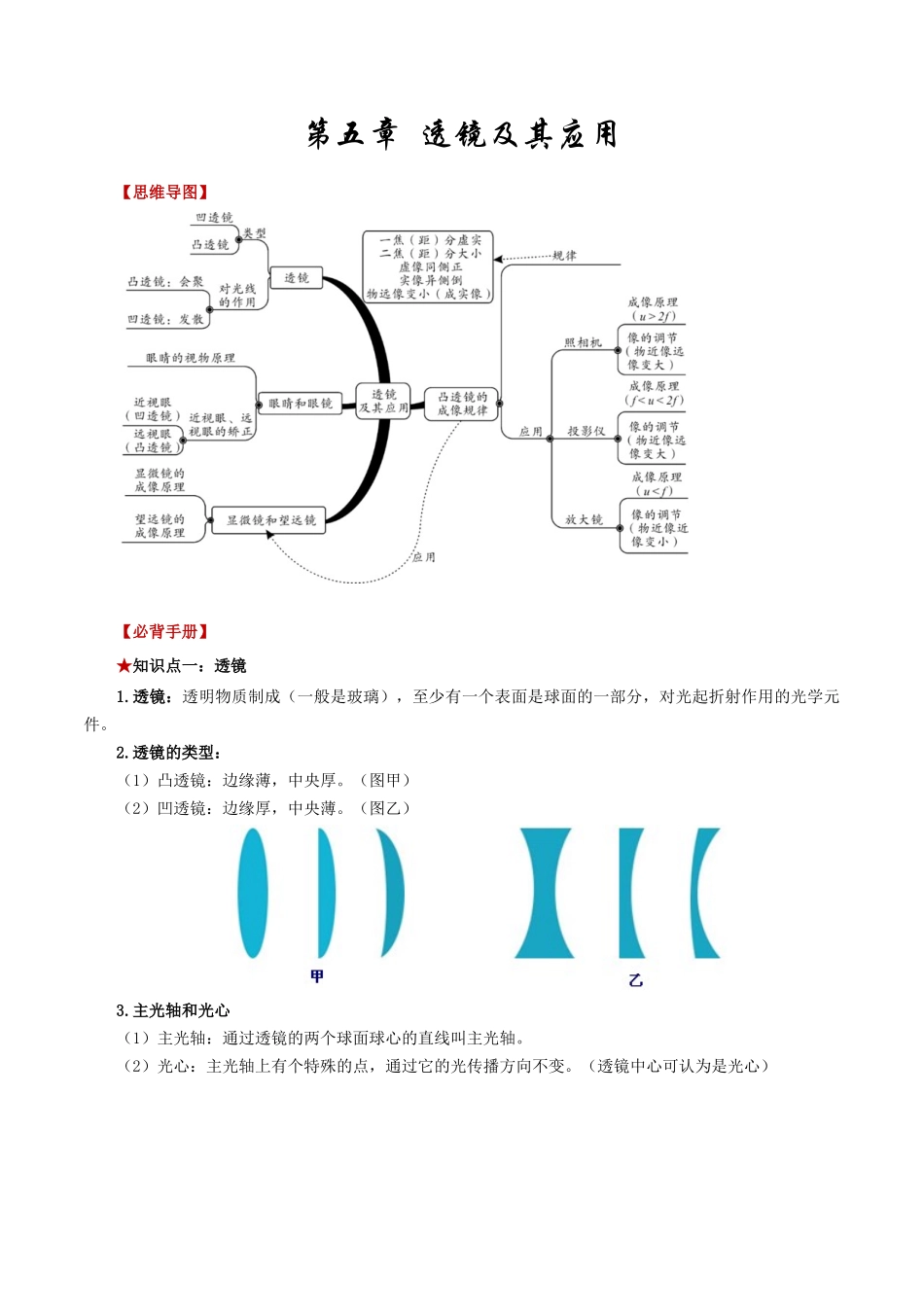

第五章 透镜及其应用【思维导图】【必背手册】★知识点一：透镜1.透镜：透明物质制成（一般是玻璃），至少有一个表面是球面的一部分，对光起折射作用的光学元件。2.透镜的类型：（1）凸透镜：边缘薄，中央厚。（图甲）（2）凹透镜：边缘厚，中央薄。（图乙）3.主光轴和光心（1）主光轴：通过透镜的两个球面球心的直线叫主光轴。（2）光心：主光轴上有个特殊的点，通过它的光传播方向不变。（透镜中心可认为是光心）【微点拨】1.凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。2.透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。★知识点二：透镜对光的作用1.凸透镜：对光有会聚作用。（如图所示，凸透镜相当于两个三棱镜组合，厚的一端相对）2.凹透镜：对光有发散作用。（如图所示，凹透镜相当于两个三棱镜组合，薄的一端相对） 【微点拨】 1.凸透镜对光线具有会聚作用，但并不是说通过凸透镜后的光束一定会聚在一点，或一定是一束会聚光束，因为会聚是相对于不发生折射时的光线来说的。2.凹透镜对光线具有发散作用，但并不是说通过凹透镜后的光束一定是发散的，或延长不相交，因为发散是相对于不发生折射时的光线来说的。3.焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。4.虚焦点：跟主光轴平行的光线经凹透镜后变得发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫虚焦点。5.焦距：焦点到光心的距离叫焦距，用“f”表示。 【微点拨】1.凸透镜有两个焦点，并且关于光心对称；凹透镜有两个虚焦点，关于光心对称。2.凸透镜的焦距 f 的大小表示其会聚能力的强弱，f 越小，对光的会聚能力越强；凹透镜焦距 f 的大小表示其发散能力的强弱，f 越小，对光的发散能力越强。3.由于光路可逆，若把光源放在焦点上，光源射向透镜的光，经凸透镜折射后将变为平行光，因此利用凸透镜可产生平行光。★知识点三：三条特殊光线（主要光线）凸透通过光心的光线经凸透镜后传播方向不变通过凸透镜焦点的光线经凸透镜折射后平行于主光轴跟主光轴平行的光线经凸透镜折射后过焦点镜凹透镜通过光心的光线经凹透镜后传播方向不变射向凹透镜的光线如果其延长线通过虚焦点，则经凹透镜折射后平行于主光轴跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过焦点★知识点四：照相机（摄像头）1...
