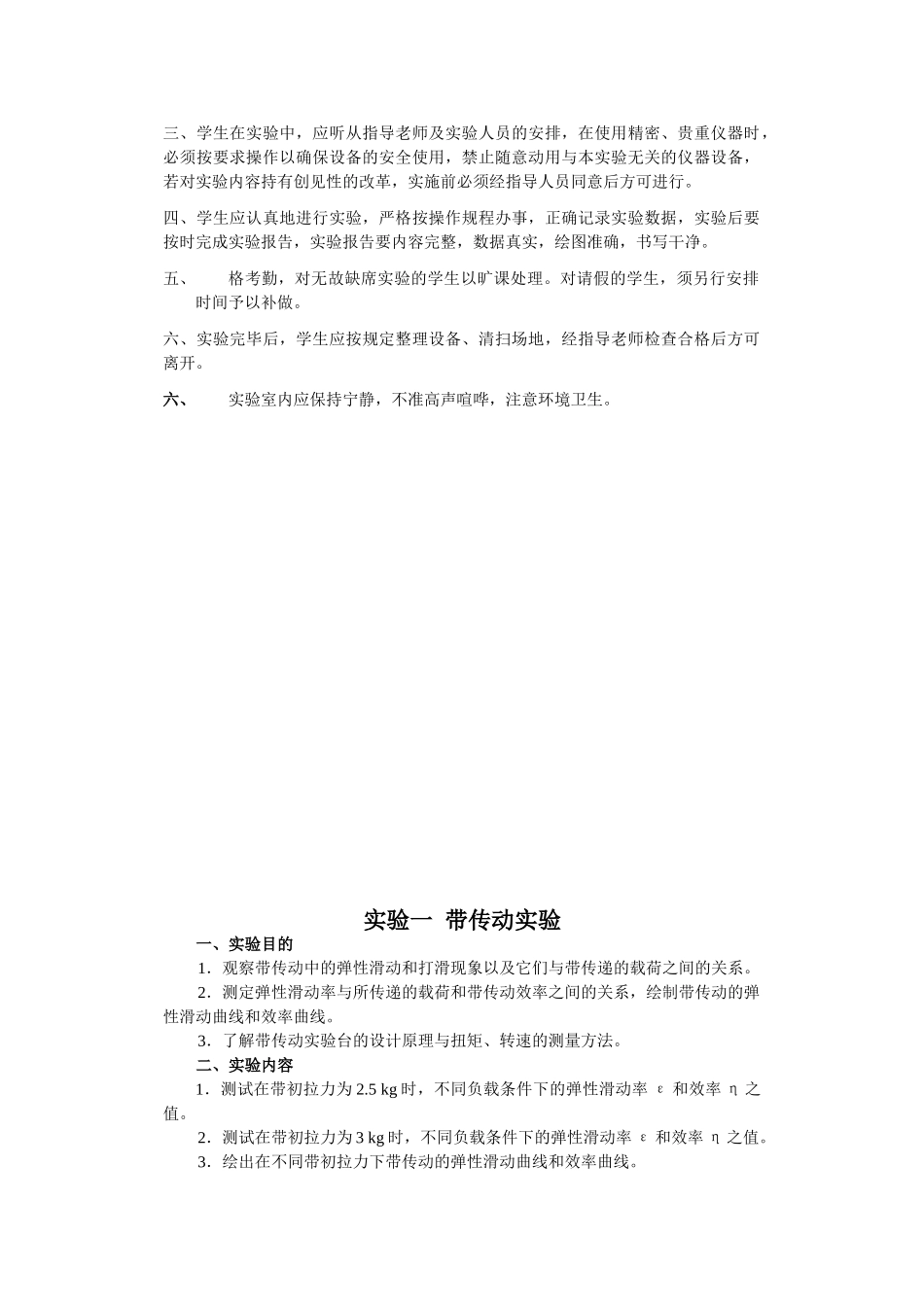

机械设计实验指导书机械设计实验指导书袁驰袁驰潍坊学院机电工程学院2025 年 5 月目 录学生实验须知 ………………………………………………… 2实验一 带传动实验 ………………………………………… 3实验二 创意组合式轴系结构设计实验……………………… 6实验三 减速器拆装实验 …………………………………… 8实验四 螺栓组联接实验 ……………………………………10潍 坊 学 院学生实验须知一、学生实验前应认真预习相关实验内容，明确实验目的、内容、原理和方法,了解实验设备的构造和工作原理。二、准备好实验原始记录表格。三、学生在实验中，应听从指导老师及实验人员的安排，在使用精密、贵重仪器时，必须按要求操作以确保设备的安全使用，禁止随意动用与本实验无关的仪器设备，若对实验内容持有创见性的改革，实施前必须经指导人员同意后方可进行。四、学生应认真地进行实验，严格按操作规程办事，正确记录实验数据，实验后要按时完成实验报告，实验报告要内容完整，数据真实，绘图准确，书写干净。五、格考勤，对无故缺席实验的学生以旷课处理。对请假的学生，须另行安排时间予以补做。六、实验完毕后，学生应按规定整理设备、清扫场地，经指导老师检查合格后方可离开。六、实验室内应保持宁静，不准高声喧哗，注意环境卫生。实验一 带传动实验一、实验目的1．观察带传动中的弹性滑动和打滑现象以及它们与带传递的载荷之间的关系。2．测定弹性滑动率与所传递的载荷和带传动效率之间的关系，绘制带传动的弹性滑动曲线和效率曲线。3．了解带传动实验台的设计原理与扭矩、转速的测量方法。二、实验内容 1．测试在带初拉力为 2.5 kg 时，不同负载条件下的弹性滑动率 ε 和效率 η 之值。2．测试在带初拉力为 3 kg 时，不同负载条件下的弹性滑动率 ε 和效率 η 之值。3．绘出在不同带初拉力下带传动的弹性滑动曲线和效率曲线。图１ 带传动实验台主要结构图l. 电机移动底扳 2. 砝码 3. 百分表 4. 弹性测力杆 5. 主动电动机6. 平带 7. 光电测速装置 8. 发电机 9. 负载灯泡 10. 机壳 11. 操纵面板三、实验设备及工作原理1．设备简介本实验采纳的实验设备为 PC-A 型带传动实验台，可进行带传动滑差率和效率曲线的测定。该设备结构简洁，外形新颖别致，电动机为直流无级调速,采纳先进的调速电路,测速方式为红外线光电测速;测力方式为弹性测力计结构,百分表读数稳定,带轮转速可直接准...
