减速机机壳设计

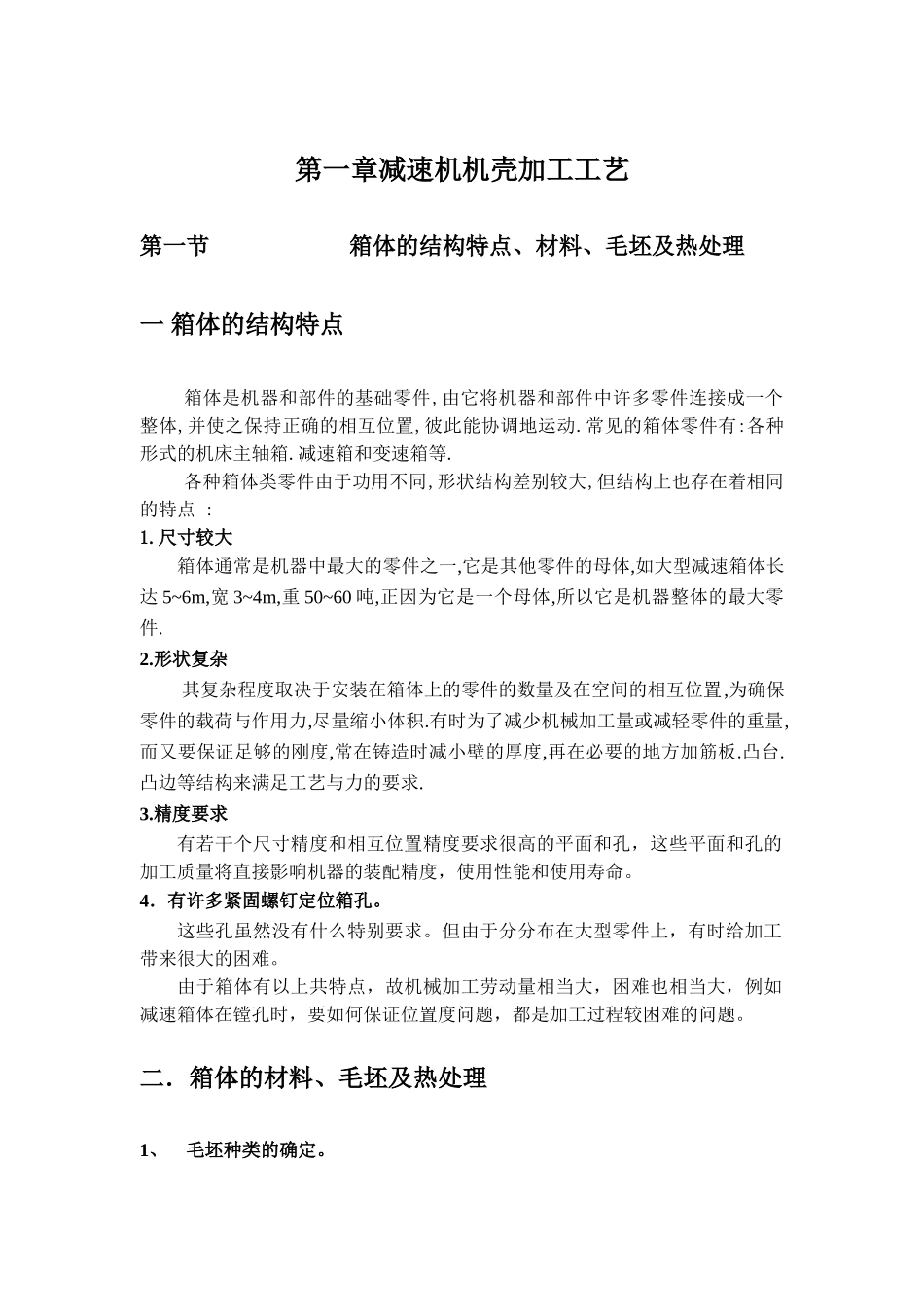

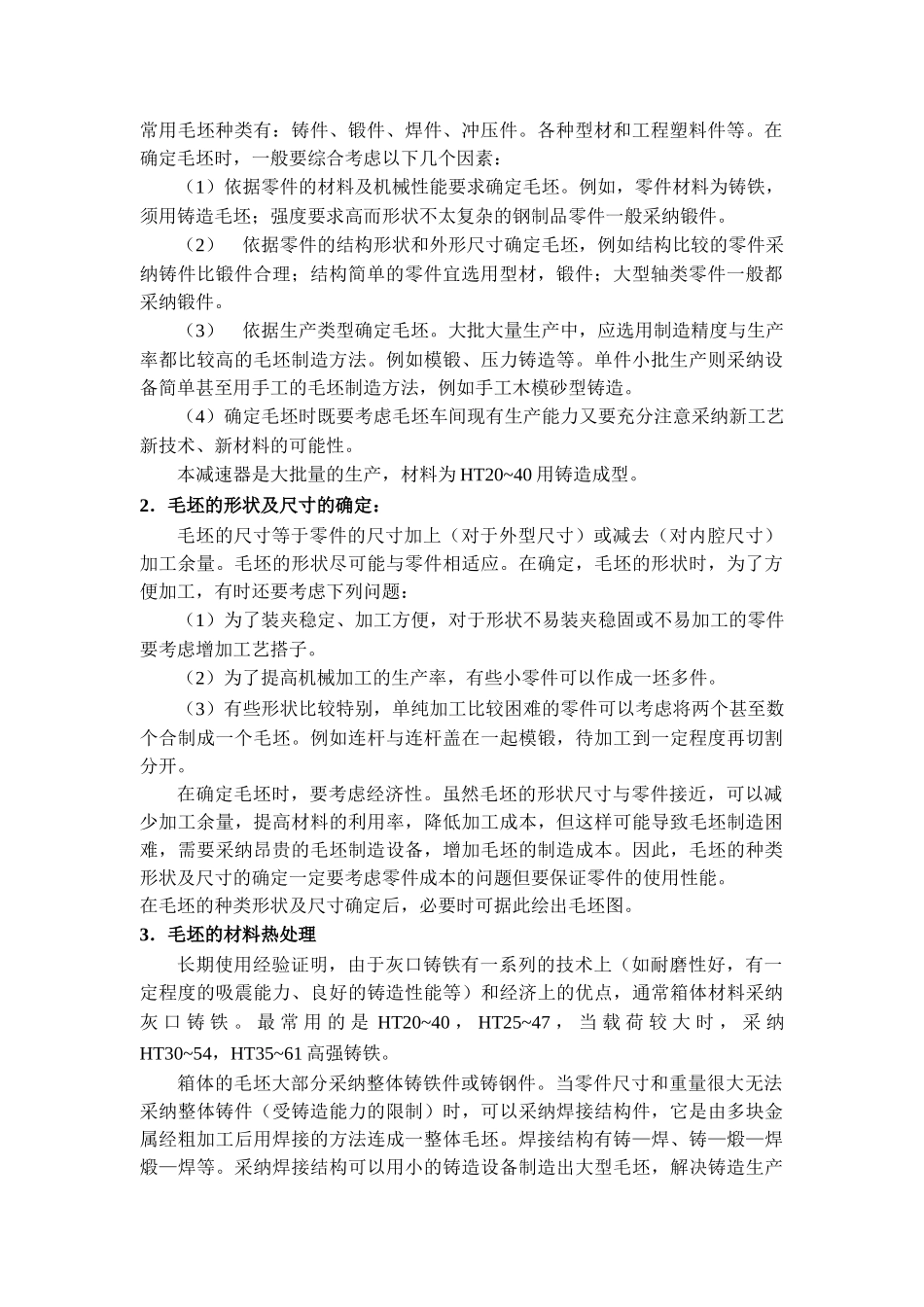

第一章减速机机壳加工工艺第一节 箱体的结构特点、材料、毛坯及热处理 一 箱体的结构特点箱体是机器和部件的基础零件,由它将机器和部件中许多零件连接成一个整体,并使之保持正确的相互位置,彼此能协调地运动.常见的箱体零件有:各种形式的机床主轴箱.减速箱和变速箱等.各种箱体类零件由于功用不同,形状结构差别较大,但结构上也存在着相同的特点 :1.尺寸较大箱体通常是机器中最大的零件之一,它是其他零件的母体,如大型减速箱体长达 5~6m,宽 3~4m,重 50~60 吨,正因为它是一个母体,所以它是机器整体的最大零件.2.形状复杂 其复杂程度取决于安装在箱体上的零件的数量及在空间的相互位置,为确保零件的载荷与作用力,尽量缩小体积.有时为了减少机械加工量或减轻零件的重量,而又要保证足够的刚度,常在铸造时减小壁的厚度,再在必要的地方加筋板.凸台.凸边等结构来满足工艺与力的要求.3.精度要求有若干个尺寸精度和相互位置精度要求很高的平面和孔，这些平面和孔的加工质量将直接影响机器的装配精度，使用性能和使用寿命。4．有许多紧固螺钉定位箱孔。这些孔虽然没有什么特别要求。但由于分分布在大型零件上，有时给加工带来很大的困难。由于箱体有以上共特点，故机械加工劳动量相当大，困难也相当大，例如减速箱体在镗孔时，要如何保证位置度问题，都是加工过程较困难的问题。二．箱体的材料、毛坯及热处理1、 毛坯种类的确定。常用毛坯种类有：铸件、锻件、焊件、冲压件。各种型材和工程塑料件等。在确定毛坯时，一般要综合考虑以下几个因素：（1）依据零件的材料及机械性能要求确定毛坯。例如，零件材料为铸铁，须用铸造毛坯；强度要求高而形状不太复杂的钢制品零件一般采纳锻件。（2） 依据零件的结构形状和外形尺寸确定毛坯，例如结构比较的零件采纳铸件比锻件合理；结构简单的零件宜选用型材，锻件；大型轴类零件一般都采纳锻件。（3） 依据生产类型确定毛坯。大批大量生产中，应选用制造精度与生产率都比较高的毛坯制造方法。例如模锻、压力铸造等。单件小批生产则采纳设备简单甚至用手工的毛坯制造方法，例如手工木模砂型铸造。（4）确定毛坯时既要考虑毛坯车间现有生产能力又要充分注意采纳新工艺新技术、新材料的可能性。本减速器是大批量的生产，材料为 HT20~40 用铸造成型。2．毛坯的形状及尺寸的确定：毛坯的尺寸等于零件的尺寸加上（对于外型尺寸）或减去（对内腔尺寸）加工余量。毛坯的形状尽可能与零件相适应。在确定，毛坯的形...
