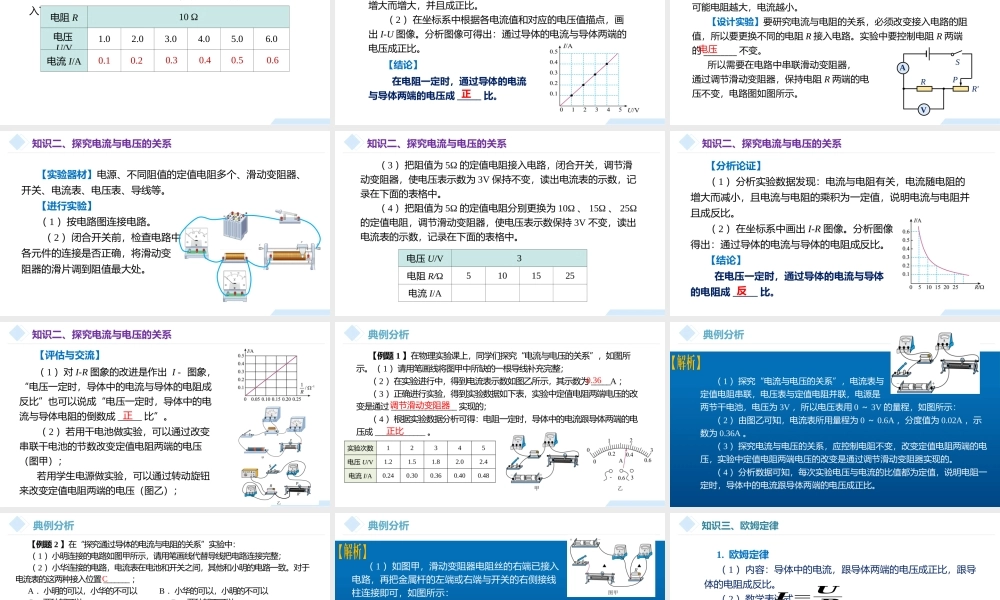

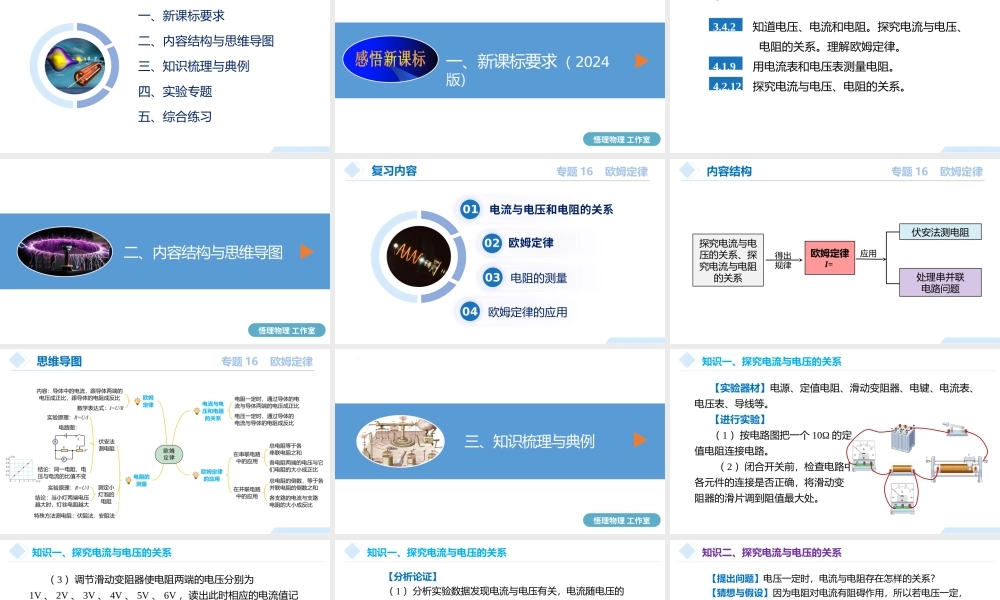

中考物理一轮复习资料汇编专题 16 欧姆定律二、内容结构与思维导图一、新课标要求三、知识梳理与典例四、实验专题五、综合练习目 录专题 16 欧姆定律一、新课标要求（ 2024版）悟理物理 工作室新课标要求（ 2024版）专题 16 欧姆定律3.4.2 知道电压、电流和电阻。探究电流与电压、 电阻的关系。理解欧姆定律。4.1.9 用电流表和电压表测量电阻。4.2.12 探究电流与电压、电阻的关系。二、内容结构与思维导图悟理物理 工作室复习内容电流与电压和电阻的关系01欧姆定律02电阻的测量03专题 16 欧姆定律欧姆定律的应用04内容结构专题 16 欧姆定律探究电流与电压的关系、探究电流与电阻的关系欧姆定律I= 伏安法测电阻处理串并联电路问题应用得出规律思维导图专题 16 欧姆定律三、知识梳理与典例悟理物理 工作室知识一、探究电流与电压的关系【实验器材】电源、定值电阻、滑动变阻器、电键、电流表、电压表、导线等。【进行实验】（ 1 ）按电路图把一个 10Ω 的定值电阻连接电路。 （ 2 ）闭合开关前，检查电路中各元件的连接是否正确，将滑动变阻器的滑片调到阻值最大处。知识一、探究电流与电压的关系（ 3 ）调节滑动变阻器使电阻两端的电压分别为 1V 、 2V 、 3V 、 4V 、 5V 、 6V ，读出此时相应的电流值记入下表中。电阻 R10 Ω电压U/V1.02.03.04.05.06.0电流 I/A0.60.50.40.30.20.1知识一、探究电流与电压的关系【分析论证】（ 1 ）分析实验数据发现电流与电压有关，电流随电压的增大而增大，并且成正比。（ 2 ）在坐标系中根据各电流值和对应的电压值描点，画出 I-U 图像。分析图像可得出：通过导体的电流与导体两端的电压成正比。【结论】 在电阻一定时，通过导体的电流与导体两端的电压成 _____ 比。正知识二、探究电流与电压的关系【提出问题】电压一定时，电流与电阻存在怎样的关系？【猜想与假设】因为电阻对电流有阻碍作用，所以若电压一定，可能电阻越大，电流越小。【设计实验】要研究电流与电阻的关系，必须改变接入电路的阻值，所以要更换不同的电阻 R 接入电路。实验中要控制电阻 R 两端的 ________ 不变。所以需要在电路中串联滑动变阻器，通过调节滑动变阻器，保持电阻 R 两端的电压不变，电路图如图所示。AVRR'SP电压知识二、探究电流与电压的关系【实验器材】电源、不同阻值的定值电阻多个、滑动变阻器、开关、电流表、电压表、导线等。【进行实验】（ 1 ）按电...
