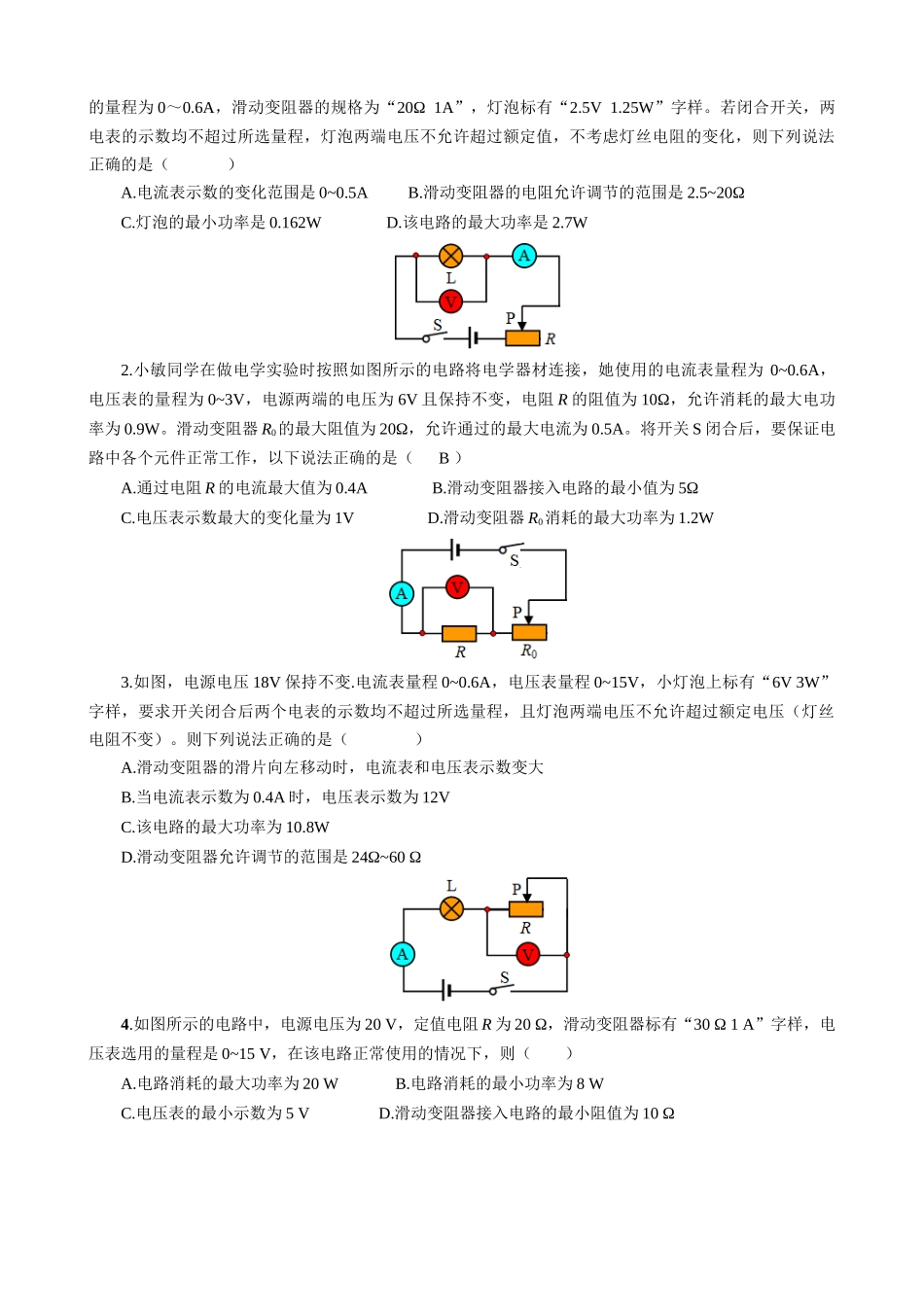

中考物理动态电路的计算类型一：伏安法电路例 1.按图示电源电压恒为 6V，小灯泡标有“10Ω 0.5A”字样（忽略温度对电阻的影响），滑动变阻器的规格“20Ω 1A”， 电流表量程为“0~0.6A”、电压表量程为“0~3V”，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算：1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为 0.5A →考虑电压表的安全U=IR=10Ω×0.5A=5V>3V→最大电流为 I=U/R=3V/10Ω=0.3A最小电流的求法：I=U/R 总=6V/（10Ω +20Ω ）=0.2A（对于伏安法电路，滑动变阻器可以接入最大阻值，因为滑动变阻器接入电路阻值越大，电流表和电压表越小，越安全）电流表变化范围：0.2A~0.3A2.电压表变化范围根据公式 U=IR 计算：0.2A×10Ω=2V，0.3A×10Ω=3V电压表变化范围为：2V~3V3.小灯泡电功率变化范围根据公式 P=I2R 计算：（0.2A）2×10Ω=0.4W，（0.3A）2×10Ω=0.9W小灯泡电功率变化范围为：0.4W~0.9W4.滑动变阻器变化范围根据公式 R 总=U/I 计算：6V/0.2A=30Ω，30Ω－10Ω=20Ω；6V/0.3A=20Ω，20Ω－10Ω=10Ω滑动变阻器变化范围为：10Ω~20Ω类型二：电压表与滑动变阻器并联电路例 2.如图所示的电路中，灯 L 标有“3V 0.9W”、滑动变阻器 R 上标有“30Ω 1A”的字样，电压表量程为 0~3V，若电源电压为 4.5V，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为：I＝P/U= 0.9W/3V=0.3A →当电路中电流最大时，电压表最小，不需要考虑电压表的安全→最大电流为 0.3A最小电流的求法：灯的电阻为：R=U2 /P=（3V）2/0.9W=10Ω当电压表为 3V 时灯泡两端电压为：UL=U 电－UR =4.5V－3V=1.5V 电流为：I=U/R=1.5V/10Ω=0.15A（对于该电路，当电压表示数最大时，滑动变阻器接入电路的阻值最大，此时电流最小）电流表变化范围：0.15A~0.3A2.电压表变化范围根据公式 U=IR 计算：0.15A×10Ω=1.5V，4.5V－1.5V=3V；0.3A×10Ω=3V，4.5V－3V=1.5V电压表变化范围为：1.5V~3V3.小灯泡电功率变化范围根据公式...
