2026年中考物理二轮复习 电表示数变化量问题

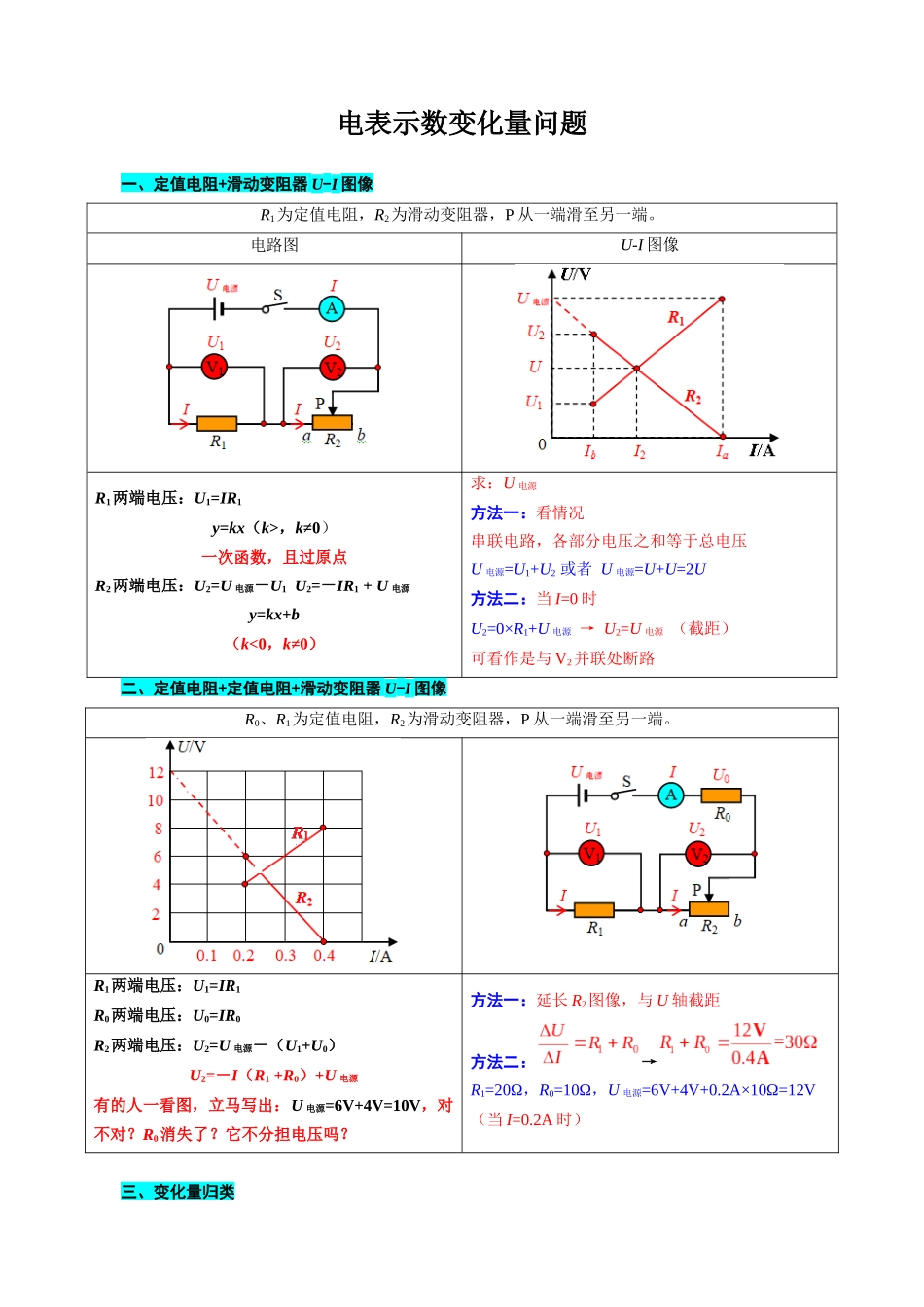

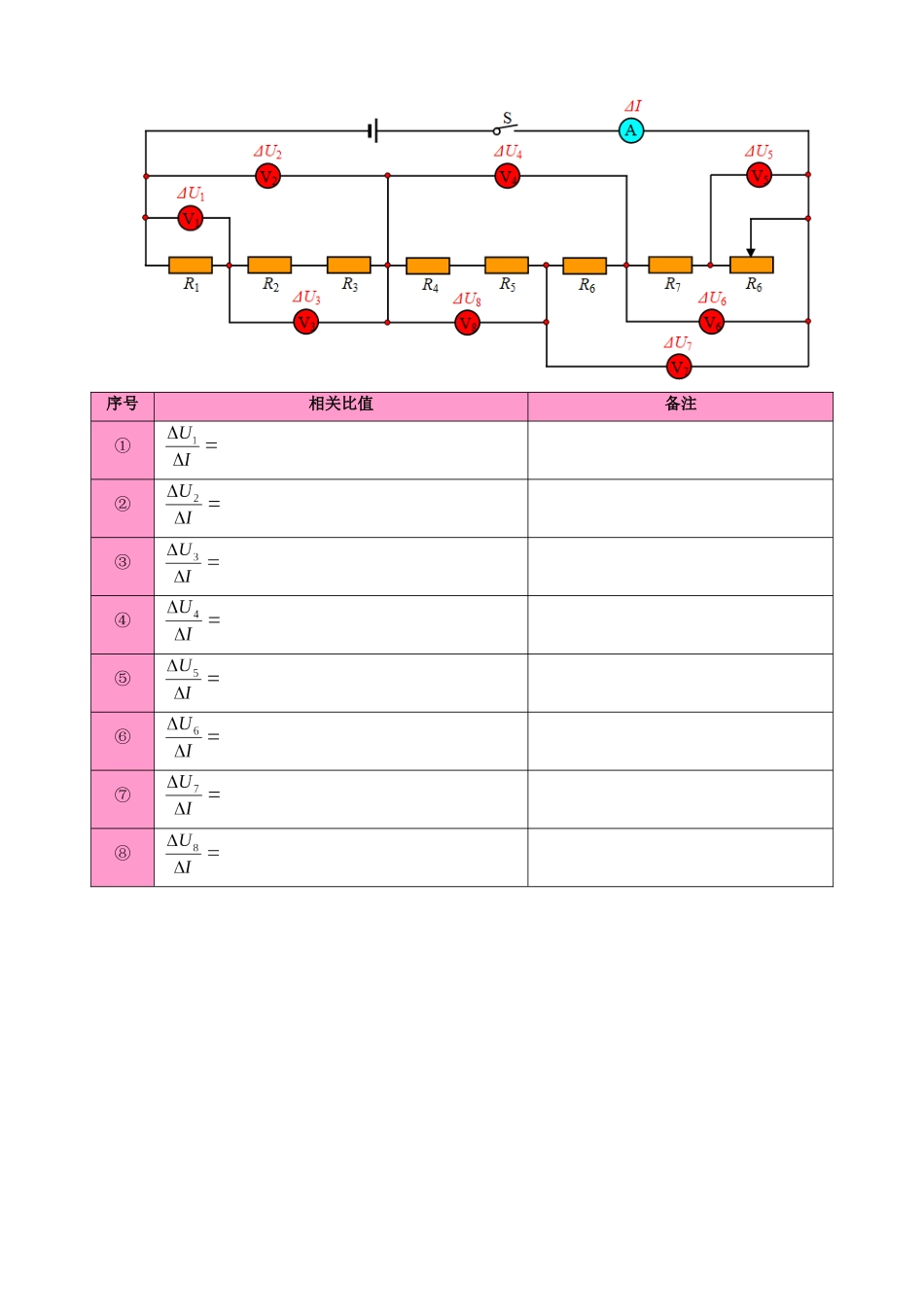

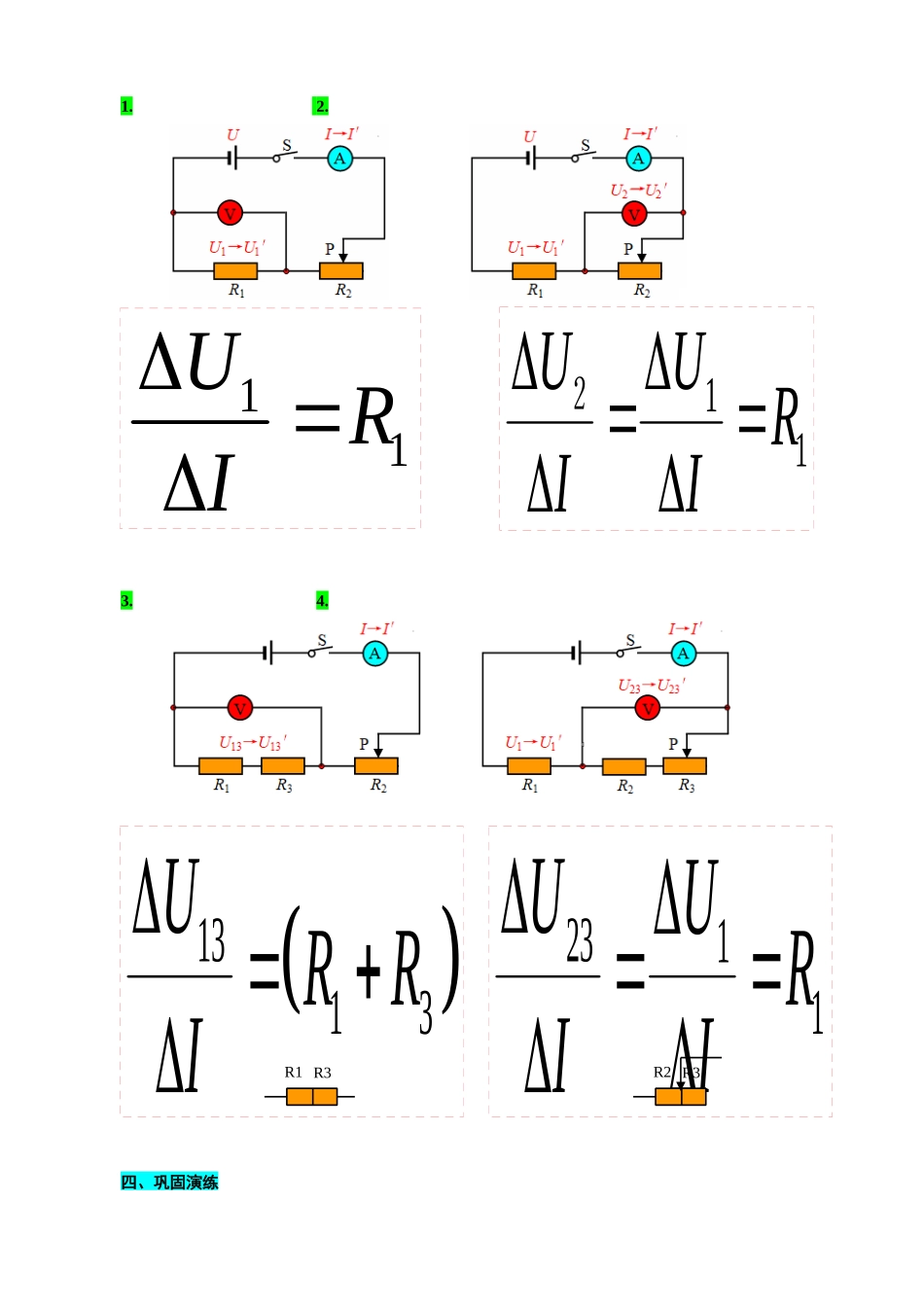

电表示数变化量问题一、定值电阻+滑动变阻器 U-I 图像R1为定值电阻，R2为滑动变阻器，P 从一端滑至另一端。电路图U-I 图像R1两端电压：U1=IR1y=kx（k>，k≠0）一次函数，且过原点R2两端电压：U2=U 电源－U1 U2=－IR1 + U 电源y=kx+b（k<0，k≠0）求：U 电源方法一：看情况串联电路，各部分电压之和等于总电压U 电源=U1+U2 或者 U 电源=U+U=2U方法二：当 I=0 时U2=0×R1+U 电源 → U2=U 电源 （截距）可看作是与 V2并联处断路二、定值电阻+定值电阻+滑动变阻器 U-I 图像R0、R1为定值电阻，R2为滑动变阻器，P 从一端滑至另一端。R1两端电压：U1=IR1R0两端电压：U0=IR0R2两端电压：U2=U 电源－（U1+U0）U2=－I（R1 +R0）+U 电源有的人一看图，立马写出：U 电源=6V+4V=10V，对不对？R0消失了？它不分担电压吗？方法一：延长 R2图像，与 U 轴截距方法二：→R1=20Ω，R0=10Ω，U 电源=6V+4V+0.2A×10Ω=12V（当 I=0.2A 时）三、变化量归类11URI11UURII２1313UR RIR1 R3 2311UURIIR2 R3 1. 2. 3. 4. 四、巩固演练序号相关比值备注①②③④⑤⑥⑦⑧
