2026年中考物理复习 欧姆定律题型大总结

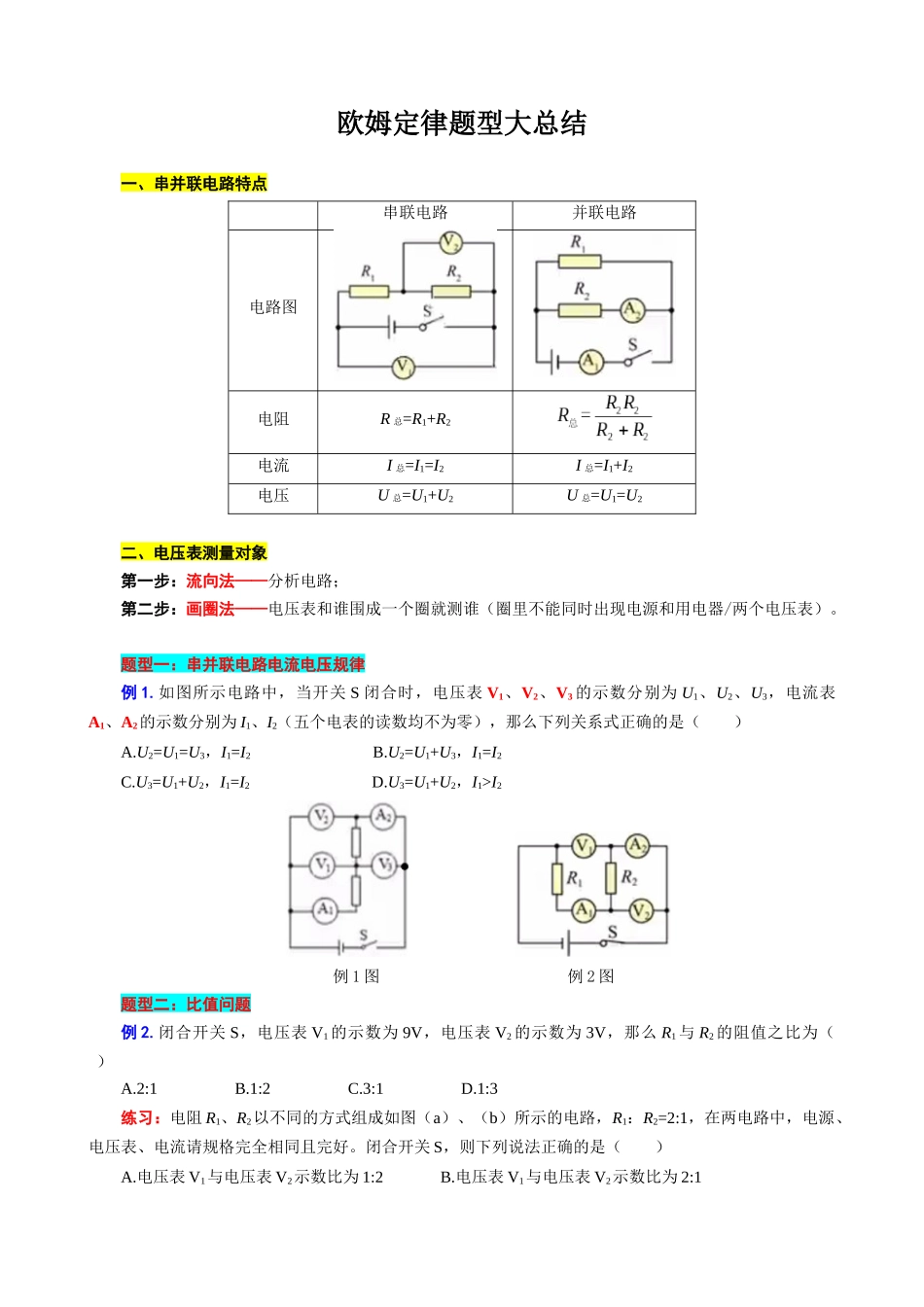

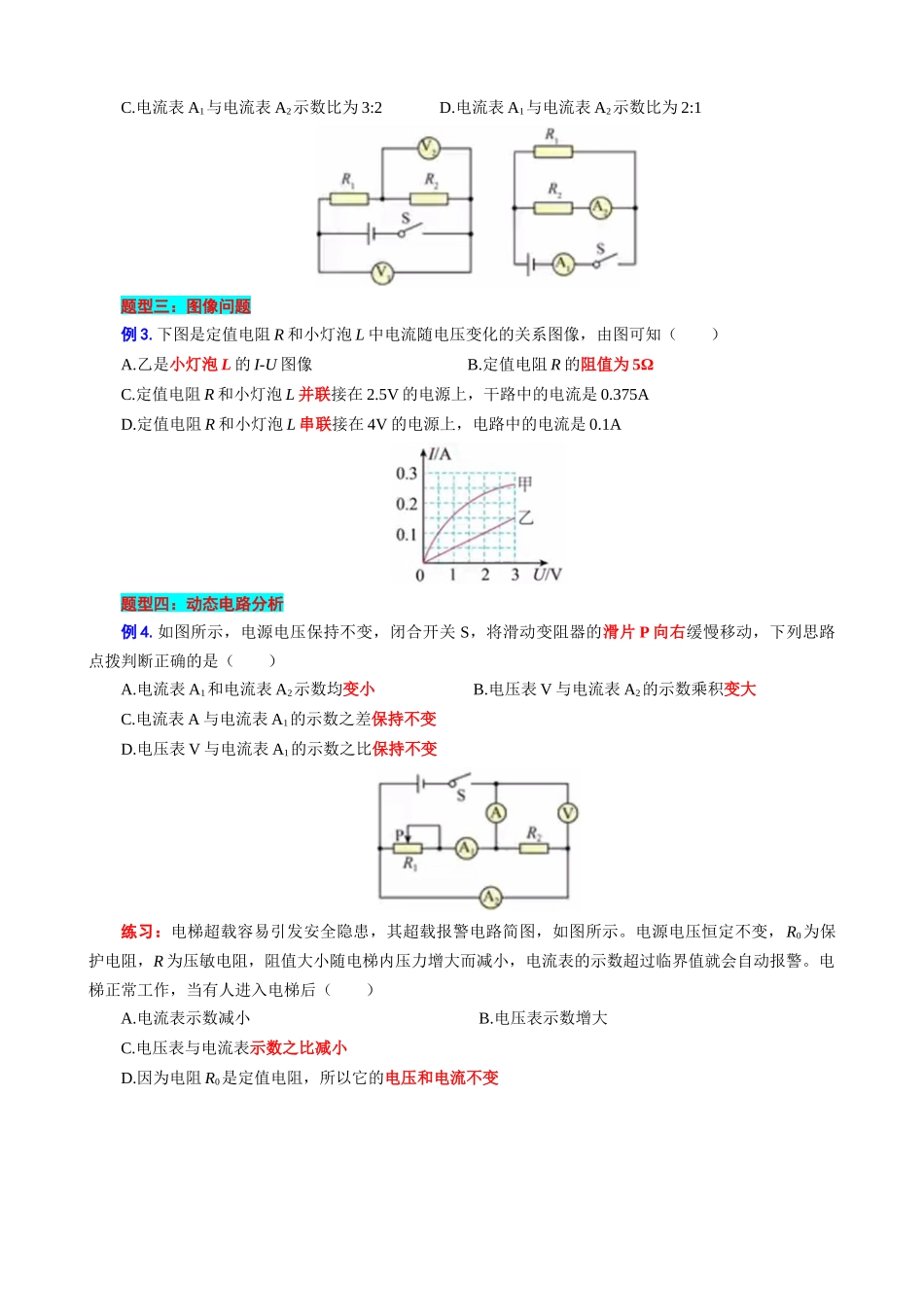

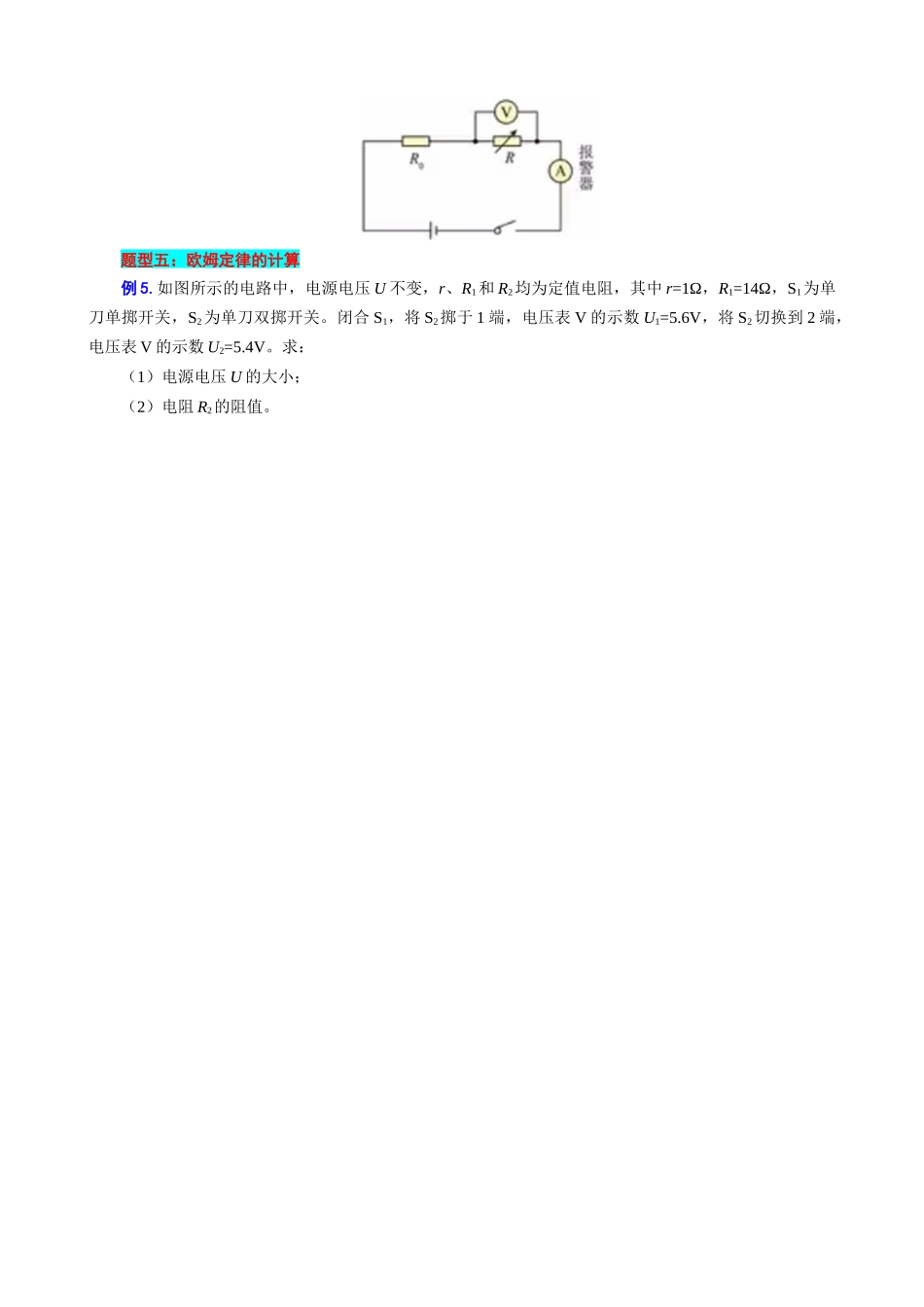

欧姆定律题型大总结一、串并联电路特点串联电路并联电路电路图电阻R 总=R1+R2电流I 总=I1=I2I 总=I1+I2电压U 总=U1+U2U 总=U1=U2二、电压表测量对象第一步：流向法——分析电路；第二步：画圈法——电压表和谁围成一个圈就测谁（圈里不能同时出现电源和用电器/两个电压表）。题型一：串并联电路电流电压规律例 1.如图所示电路中，当开关 S 闭合时，电压表 V1、V2、V3 的示数分别为 U1、U2、U3，电流表A1、A2的示数分别为 I1、I2（五个电表的读数均不为零），那么下列关系式正确的是（ ）A.U2=U1=U3，I1=I2 B.U2=U1+U3，I1=I2C.U3=U1+U2，I1=I2 D.U3=U1+U2，I1>I2 例 1 图 例 2 图题型二：比值问题例 2.闭合开关 S，电压表 V1 的示数为 9V，电压表 V2 的示数为 3V，那么 R1 与 R2 的阻值之比为（ ）A.2:1 B.1:2 C.3:1 D.1:3练习：电阻 R1、R2以不同的方式组成如图（a）、（b）所示的电路，R1：R2=2:1，在两电路中，电源、电压表、电流请规格完全相同且完好。闭合开关 S，则下列说法正确的是（ ）A.电压表 V1与电压表 V2示数比为 1:2 B.电压表 V1与电压表 V2示数比为 2:1C.电流表 A1与电流表 A2示数比为 3:2 D.电流表 A1与电流表 A2示数比为 2:1题型三：图像问题例 3.下图是定值电阻 R 和小灯泡 L 中电流随电压变化的关系图像，由图可知（ ）A.乙是小灯泡 L 的 I-U 图像 B.定值电阻 R 的阻值为 5ΩC.定值电阻 R 和小灯泡 L 并联接在 2.5V 的电源上，干路中的电流是 0.375AD.定值电阻 R 和小灯泡 L 串联接在 4V 的电源上，电路中的电流是 0.1A题型四：动态电路分析例 4.如图所示，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右缓慢移动，下列思路点拨判断正确的是（ ）A.电流表 A1和电流表 A2示数均变小 B.电压表 V 与电流表 A2的示数乘积变大C.电流表 A 与电流表 A1的示数之差保持不变D.电压表 V 与电流表 A1的示数之比保持不变练习：电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，R0为保护电阻，R 为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后（ ）A.电流表示数减小 B.电压表示数增大C.电压表与电流表示数之比减小D.因为电阻 R0是定值电阻，所以它的电压和电流不变题型五：欧姆定律的计算例 5.如图所示的电路中，电源电压 U 不变，r、R1和 R2均为定值电阻，其中 r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合 S1，将 S2掷于 1 端，电压表 V 的示数 U1=5.6V，将 S2切换到 2 端，电压表 V 的示数 U2=5.4V。求：（1）电源电压 U 的大小；（2）电阻 R2的阻值。
