2026年中考物理复习-----“表格法”突破电路故障分析VIP专享

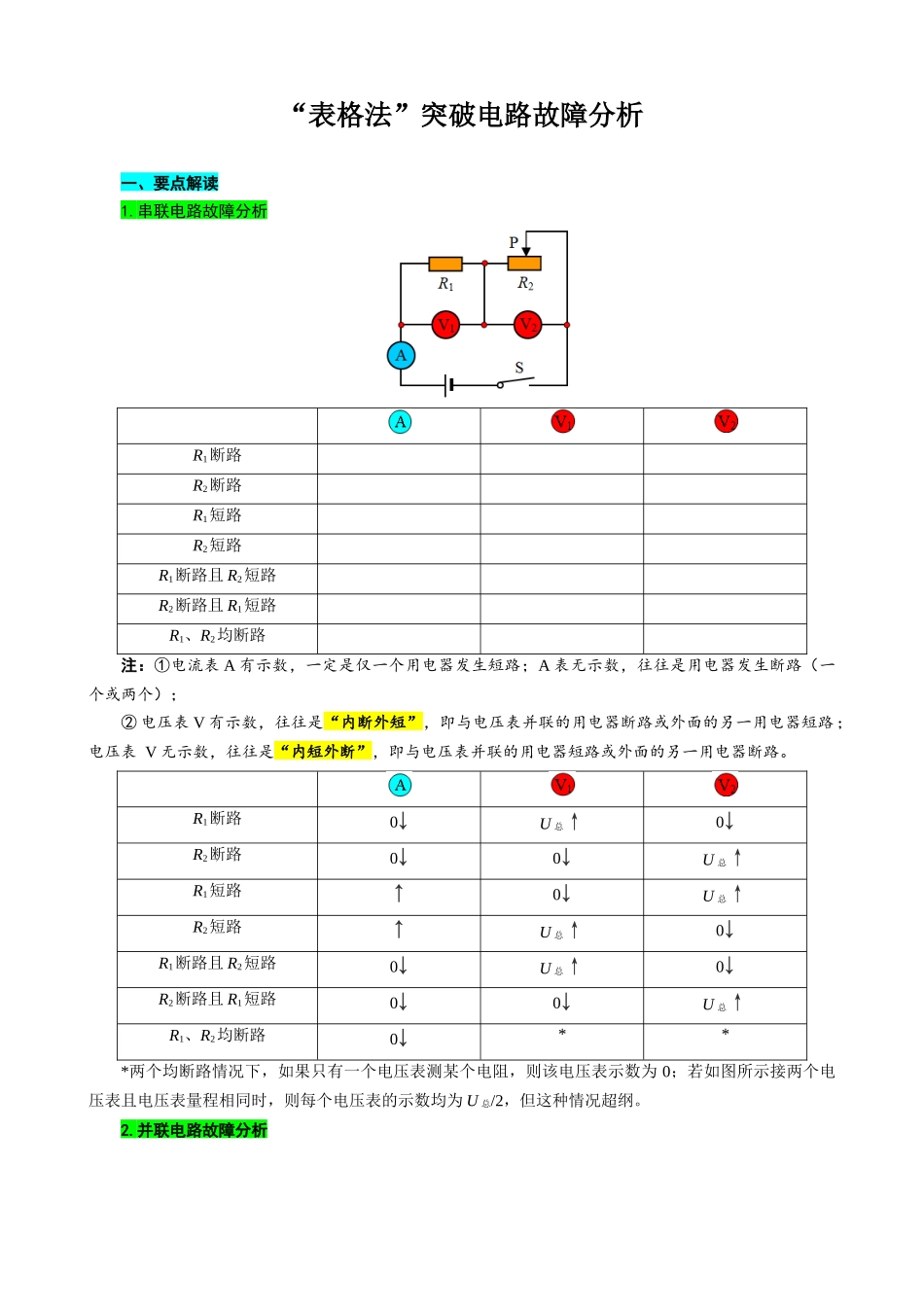

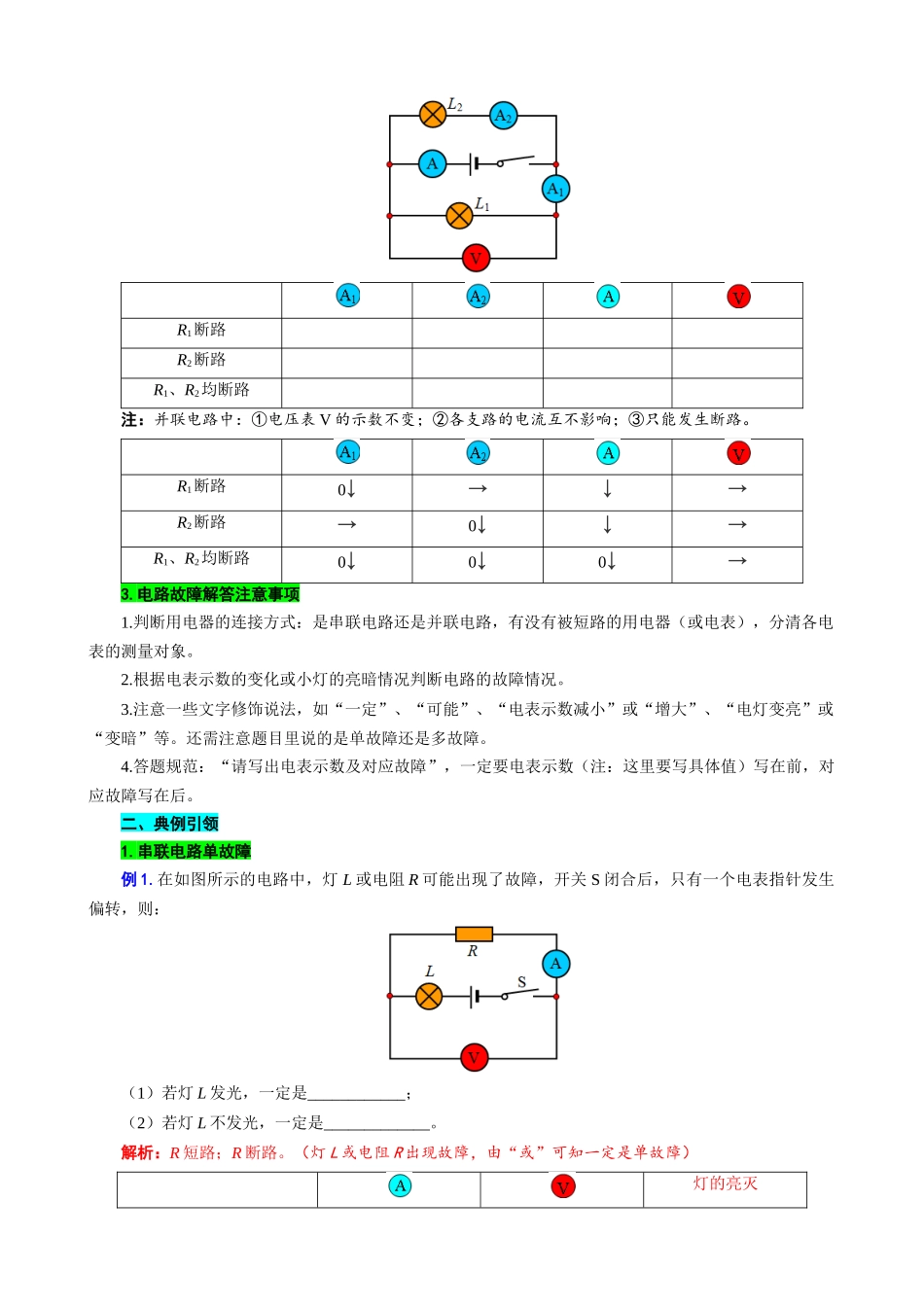

“表格法”突破电路故障分析一、要点解读1.串联电路故障分析R1断路R2断路R1短路R2短路R1断路且 R2短路R2断路且 R1短路R1、R2均断路注：①电流表 A 有示数，一定是仅一个用电器发生短路；A 表无示数，往往是用电器发生断路（一个或两个）；② 电压表 V 有示数，往往是“内断外短”，即与电压表并联的用电器断路或外面的另一用电器短路；电压表 V 无示数，往往是“内短外断”，即与电压表并联的用电器短路或外面的另一用电器断路。R1断路0↓U 总↑0↓R2断路0↓0↓U 总↑R1短路↑0↓U 总↑R2短路↑U 总↑0↓R1断路且 R2短路0↓U 总↑0↓R2断路且 R1短路0↓0↓U 总↑R1、R2均断路0↓***两个均断路情况下，如果只有一个电压表测某个电阻，则该电压表示数为 0；若如图所示接两个电压表且电压表量程相同时，则每个电压表的示数均为 U 总/2，但这种情况超纲。2.并联电路故障分析R1断路R2断路R1、R2均断路注：并联电路中：①电压表 V 的示数不变；②各支路的电流互不影响；③只能发生断路。R1断路0↓→↓→R2断路→0↓↓→R1、R2均断路0↓0↓0↓→3.电路故障解答注意事项1.判断用电器的连接方式：是串联电路还是并联电路，有没有被短路的用电器（或电表），分清各电表的测量对象。2.根据电表示数的变化或小灯的亮暗情况判断电路的故障情况。3.注意一些文字修饰说法，如“一定”、“可能”、“电表示数减小”或“增大”、“电灯变亮”或“变暗”等。还需注意题目里说的是单故障还是多故障。4.答题规范：“请写出电表示数及对应故障”，一定要电表示数（注：这里要写具体值）写在前，对应故障写在后。二、典例引领1.串联电路单故障例 1.在如图所示的电路中，灯 L 或电阻 R 可能出现了故障，开关 S 闭合后，只有一个电表指针发生偏转，则：（1）若灯 L 发光，一定是____________；（2）若灯 L 不发光，一定是_____________。解析：R 短路；R 断路。（灯 L 或电阻 R 出现故障，由“或”可知一定是单故障）灯的亮灭R 短路有0亮R 断路0有灭L 短路有有灭L 断路00灭由表可知：灯亮，则一定是 R 短路；灯不亮，且只有一个电表有示数的情况是 R 断路。2.串联电路双故障例 2.在如图所示的电路中，电源电压为 U 保持不变。闭合开关前后，电压表指针的位置不变，灯 L始终不亮。已知故障只发生在电阻 R、灯 L 上，现用一个完好的灯 L′替换灯 L，请根据灯 L′的发光情况进行判断：（1）如果灯 L′发光，则可能...
