2026年中考物理复习----“等效法”突破非纯电阻电路的计算VIP专享

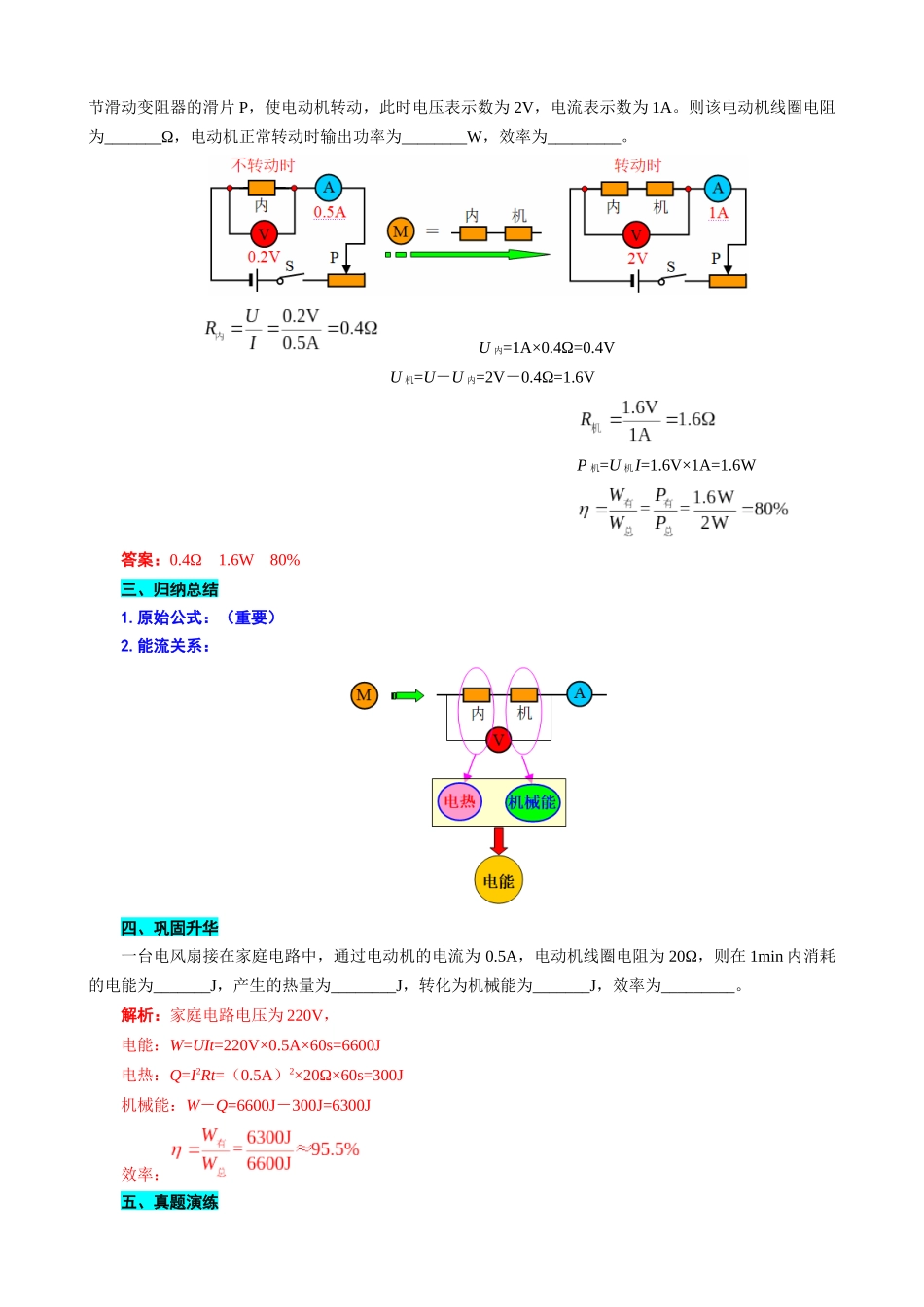

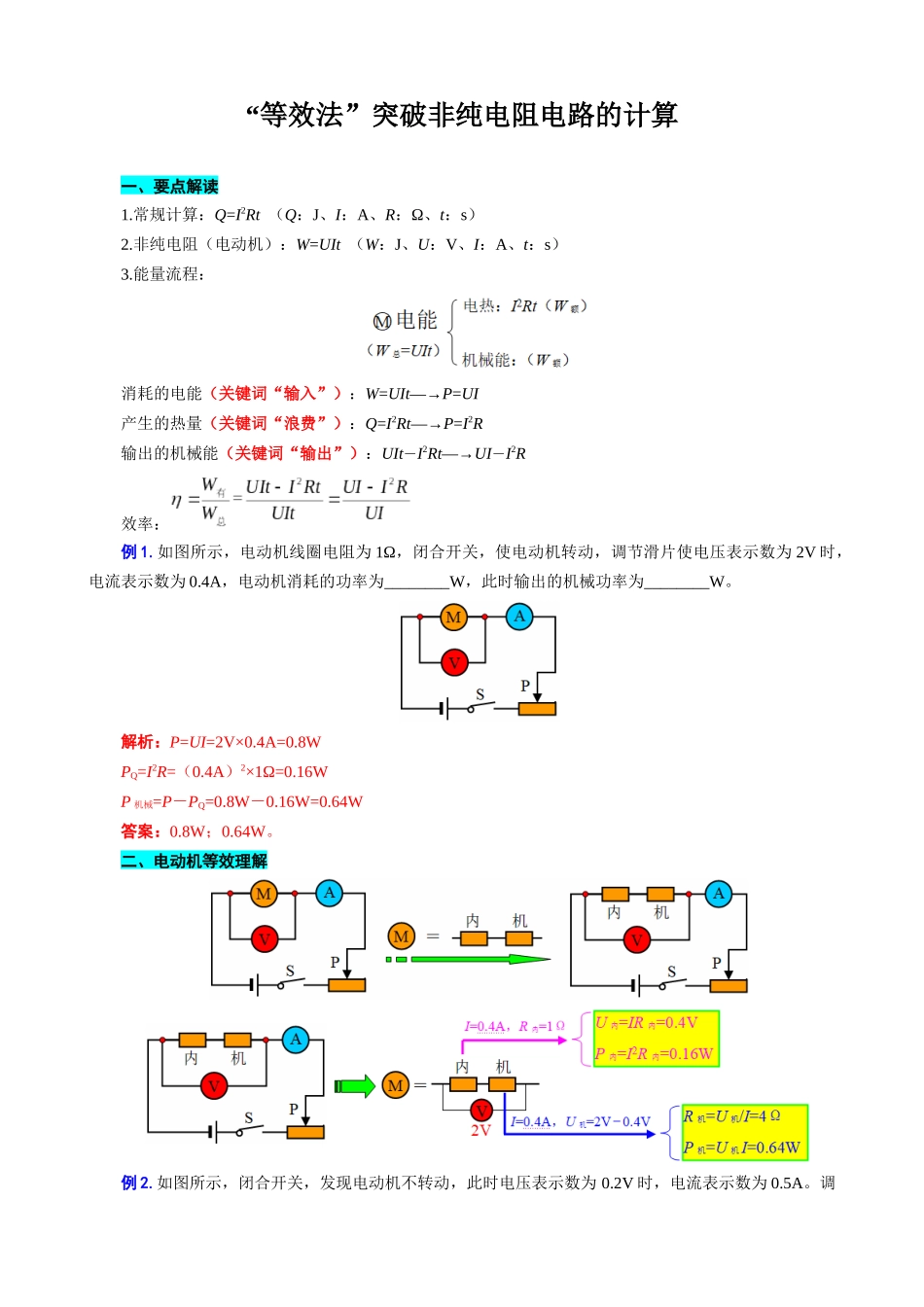

“等效法”突破非纯电阻电路的计算一、要点解读1.常规计算：Q=I2Rt （Q：J、I：A、R：Ω、t：s）2.非纯电阻（电动机）：W=UIt （W：J、U：V、I：A、t：s）3.能量流程：消耗的电能（关键词“输入”）：W=UIt—→P=UI产生的热量（关键词“浪费”）：Q=I2Rt—→P=I2R输出的机械能（关键词“输出”）：UIt－I2Rt—→UI－I2R效率：例 1.如图所示，电动机线圈电阻为 1Ω，闭合开关，使电动机转动，调节滑片使电压表示数为 2V 时，电流表示数为 0.4A，电动机消耗的功率为________W，此时输出的机械功率为________W。解析：P=UI=2V×0.4A=0.8WPQ=I2R=（0.4A）2×1Ω=0.16WP 机械=P－PQ=0.8W－0.16W=0.64W答案：0.8W；0.64W。二、电动机等效理解例 2.如图所示，闭合开关，发现电动机不转动，此时电压表示数为 0.2V 时，电流表示数为 0.5A。调节滑动变阻器的滑片 P，使电动机转动，此时电压表示数为 2V，电流表示数为 1A。则该电动机线圈电阻为_______Ω，电动机正常转动时输出功率为________W，效率为_________。 U 内=1A×0.4Ω=0.4V U 机=U－U 内=2V－0.4Ω=1.6VP 机=U 机I=1.6V×1A=1.6W答案：0.4Ω 1.6W 80%三、归纳总结1.原始公式：（重要）2.能流关系：四、巩固升华一台电风扇接在家庭电路中，通过电动机的电流为 0.5A，电动机线圈电阻为 20Ω，则在 1min 内消耗的电能为_______J，产生的热量为________J，转化为机械能为_______J，效率为_________。解析：家庭电路电压为 220V，电能：W=UIt=220V×0.5A×60s=6600J电热：Q=I2Rt=（0.5A）2×20Ω×60s=300J机械能：W－Q=6600J－300J=6300J效率：五、真题演练1.（2025 年黑龙江齐齐哈尔中考题）23.将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的_______效应引起的。某段输电线路的总电阻为 0.5Ω，输送电流为 100A，每输电 1min，这段线路便会损耗_________J 的电能。【答案】热 3×1052.（2025 年湖北武汉中考题）11.在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器 R1来改变灯 L 的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯 L 的电阻不变且RL=10Ω，定值电阻 R2=5Ω。当玩具车工作在“原...
