2026年中考物理复习----“一致对外，反对内战”突破电路故障分析VIP专享

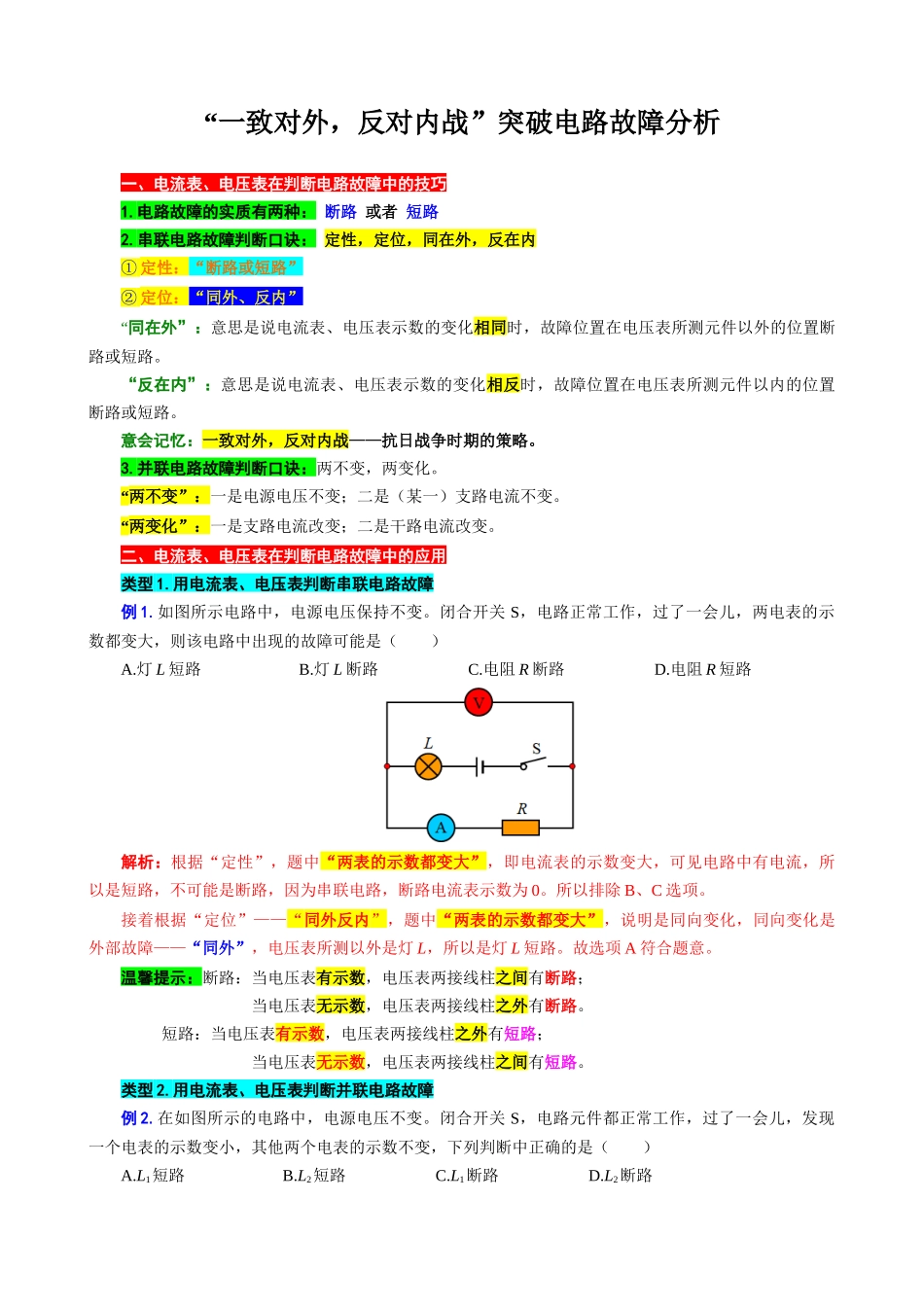

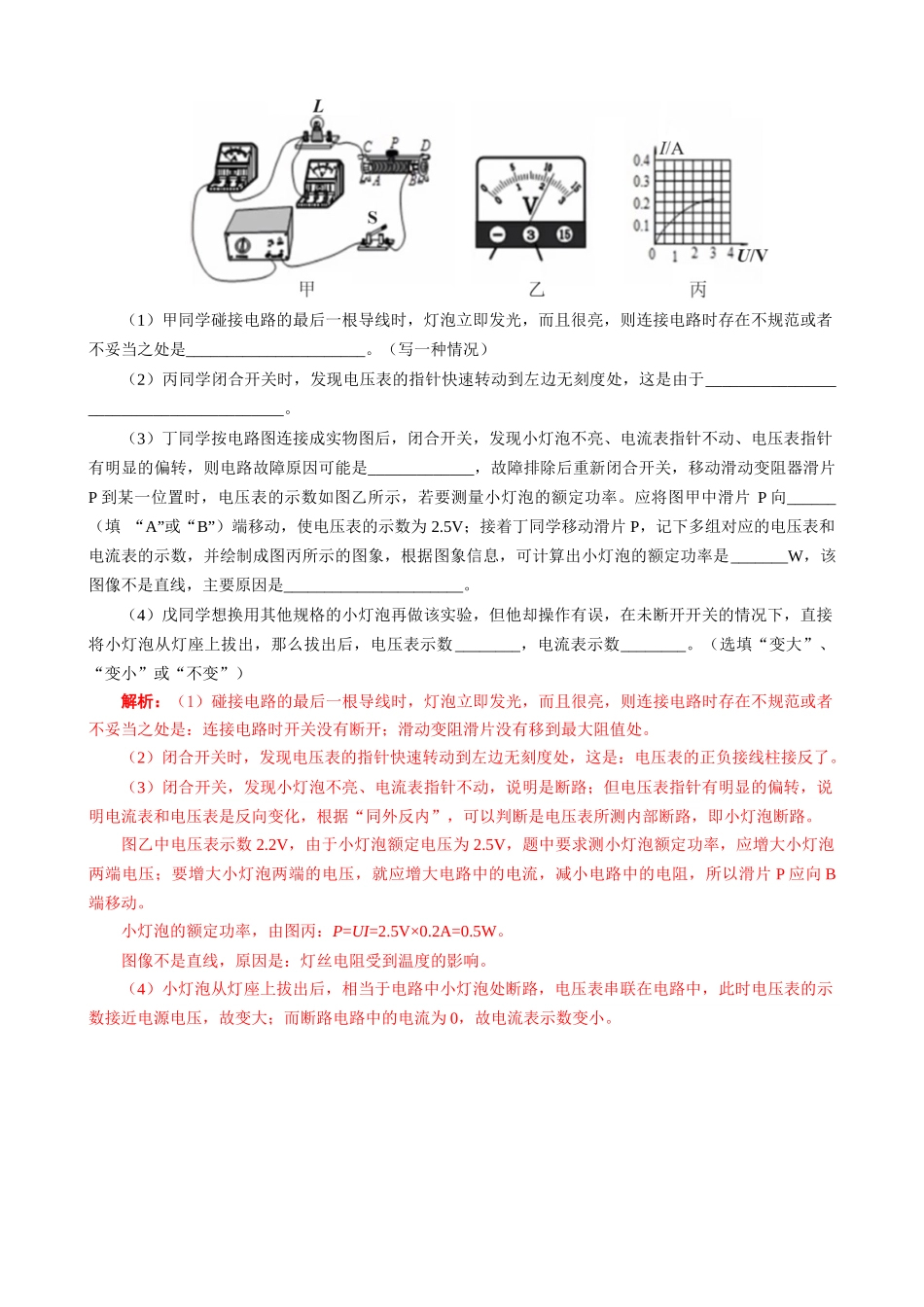

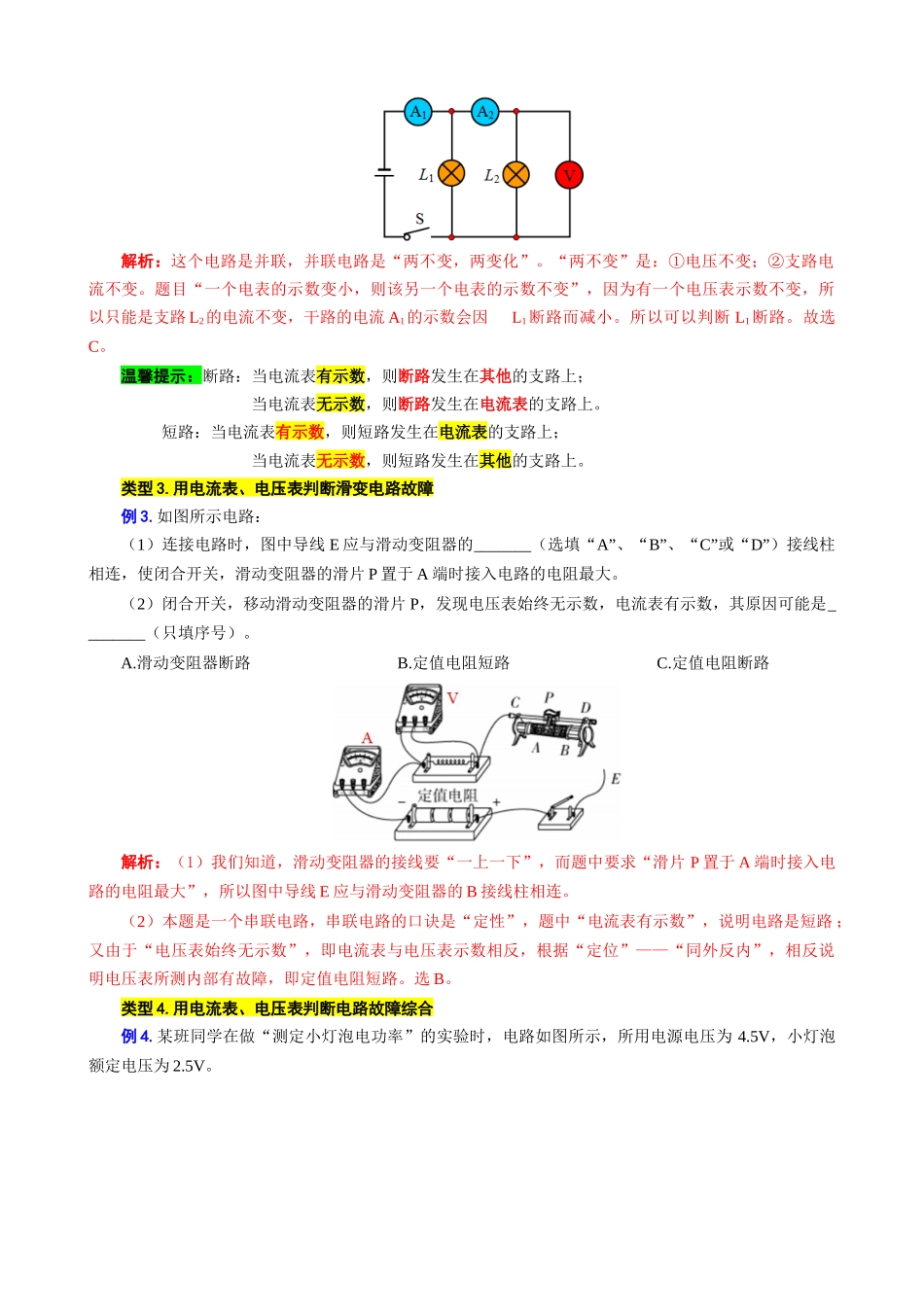

“一致对外，反对内战”突破电路故障分析一、电流表、电压表在判断电路故障中的技巧1.电路故障的实质有两种： 断路 或者 短路2.串联电路故障判断口诀： 定性，定位，同在外，反在内① 定性：“断路或短路”② 定位：“同外、反内”“同在外”：意思是说电流表、电压表示数的变化相同时，故障位置在电压表所测元件以外的位置断路或短路。“反在内”：意思是说电流表、电压表示数的变化相反时，故障位置在电压表所测元件以内的位置断路或短路。意会记忆：一致对外，反对内战——抗日战争时期的策略。3.并联电路故障判断口诀：两不变，两变化。“两不变”：一是电源电压不变；二是（某一）支路电流不变。“两变化”：一是支路电流改变；二是干路电流改变。二、电流表、电压表在判断电路故障中的应用类型 1.用电流表、电压表判断串联电路故障例 1.如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）A.灯 L 短路 B.灯 L 断路 C.电阻 R 断路 D.电阻 R 短路解析：根据“定性”，题中“两表的示数都变大”，即电流表的示数变大，可见电路中有电流，所以是短路，不可能是断路，因为串联电路，断路电流表示数为 0。所以排除 B、C 选项。接着根据“定位”——“同外反内”，题中“两表的示数都变大”，说明是同向变化，同向变化是外部故障——“同外”，电压表所测以外是灯 L，所以是灯 L 短路。故选项 A 符合题意。温馨提示：断路：当电压表有示数，电压表两接线柱之间有断路；当电压表无示数，电压表两接线柱之外有断路。 短路：当电压表有示数，电压表两接线柱之外有短路；当电压表无示数，电压表两接线柱之间有短路。类型 2.用电流表、电压表判断并联电路故障例 2.在如图所示的电路中，电源电压不变。闭合开关 S，电路元件都正常工作，过了一会儿，发现一个电表的示数变小，其他两个电表的示数不变，下列判断中正确的是（ ）A.L1短路 B.L2短路 C.L1断路 D.L2断路解析：这个电路是并联，并联电路是“两不变，两变化”。“两不变”是：①电压不变；②支路电流不变。题目“一个电表的示数变小，则该另一个电表的示数不变”，因为有一个电压表示数不变，所以只能是支路 L2的电流不变，干路的电流 A1的示数会因L1断路而减小。所以可以判断 L1断路。故选C。温馨提示：断路：当电流表有示数，则断路发生在其他的支路上；当电流表无示数，则...
