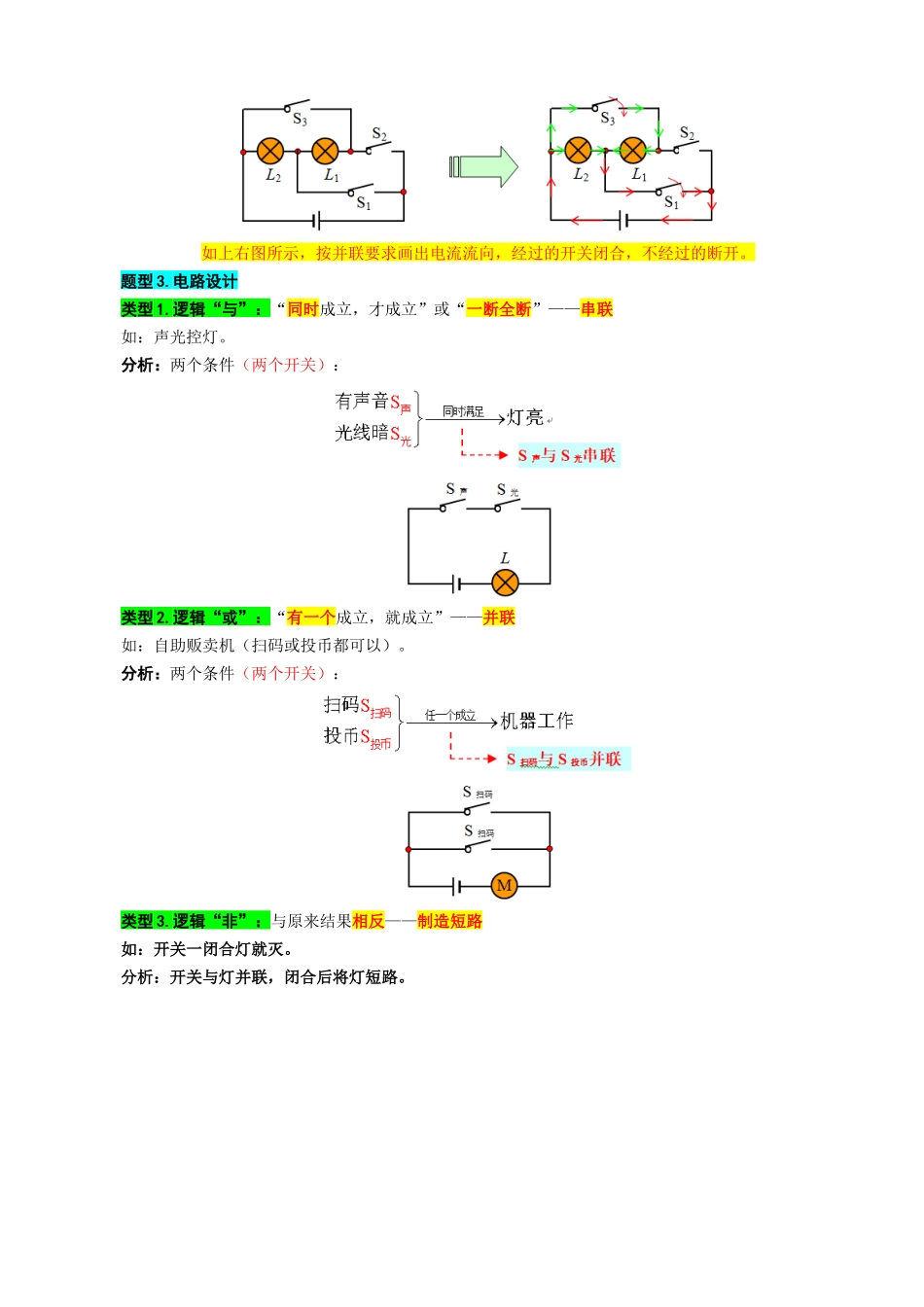

“电路进阶”重难点突破及题型归类题型 1.电路图与实物图的转化1.电路→实物（1）串联电路注意：①实物图中导线不能走直线，要预留长度。② 电池组两种接法根据实物顺序选择其一。（2）并联电路注意：①导线不能交叉；② 注意分流点；③ 开关和用电器位置顺序与原图对应匹配。2.实物→电路（1）串联电路注意：①画电路图时，导线要横平竖直。② 从电源正极出发，回到电源负极。（2）并联电路注意：①干路开关与电源画在同一条直线上。② 元件不能画在拐角处。小结：技巧：串联顺次连到底，并联找准分合点。如图所示，一个接线柱上有两根导线，则该处为分合点：若该点靠近电源正极，则为分流点；若该点靠近电源负极，则为合流点。题型 2.多开关电路识别类型 1.闭合开关 S1、S2，断开 S3，L1不亮（被短路），L2亮。难点：电流走到 A，从 A 到 B 有两条路径：①向上走，经过 S1和 L1；②向左走，经过 S2。（②号路径上没有用电器，开关闭合后相当于导线，此时电流会走②号路径，L1被短路）类型 2.要使灯泡 L1、L2串联，只须闭合开关 S2。如上右图所示，按串联要求画出电流流向，经过的开关合合，不经过的断开。类型 3.要使灯泡 L1、L2并联，只须闭合开关 S1、S2。如上右图所示，按并联要求画出电流流向，经过的开关闭合，不经过的断开。题型 3.电路设计类型 1.逻辑“与”：“同时成立，才成立”或“一断全断”——串联如：声光控灯。分析：两个条件（两个开关）：类型 2.逻辑“或”：“有一个成立，就成立”——并联如：自助贩卖机（扫码或投币都可以）。分析：两个条件（两个开关）：类型 3.逻辑“非”：与原来结果相反——制造短路如：开关一闭合灯就灭。分析：开关与灯并联，闭合后将灯短路。
