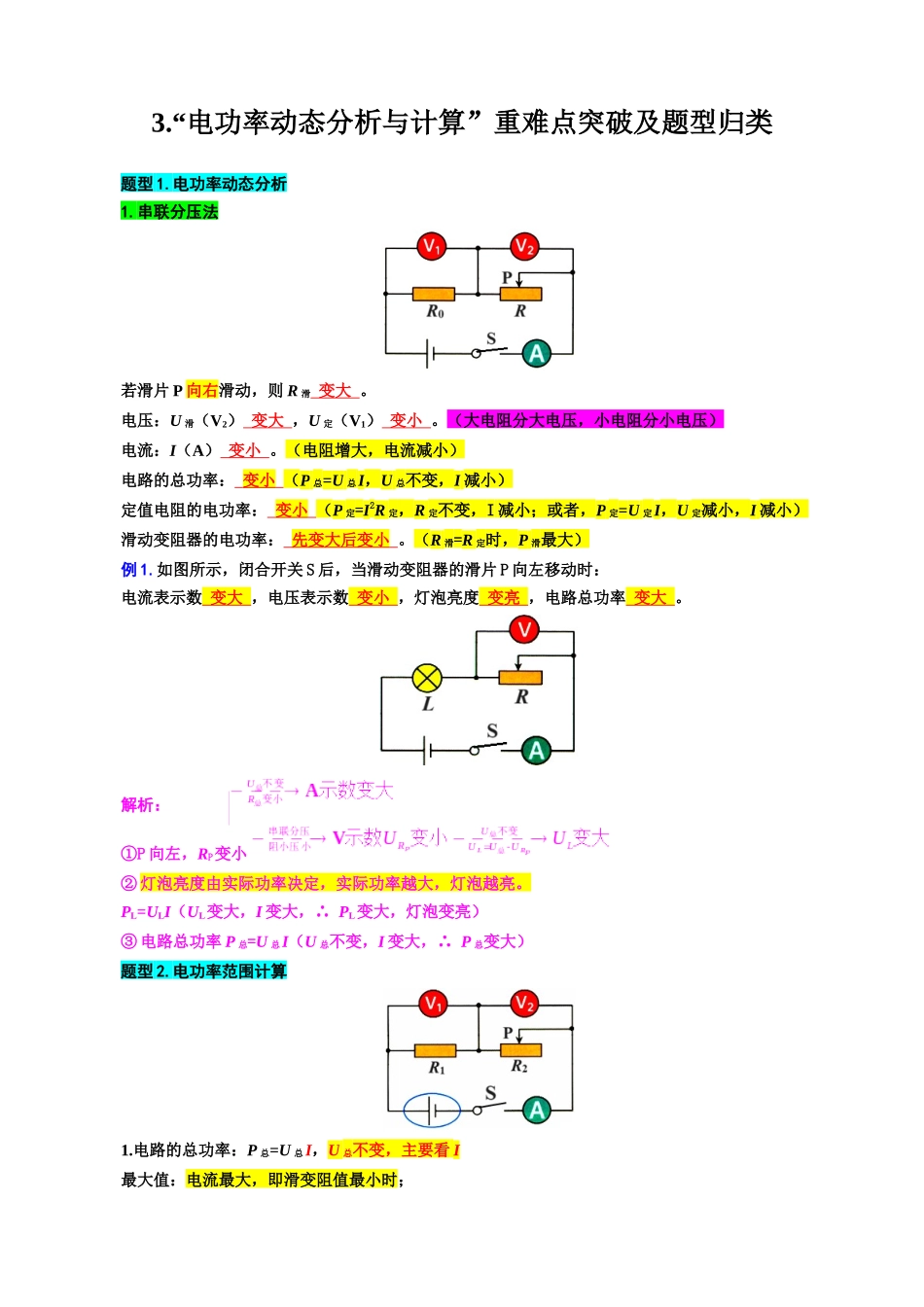

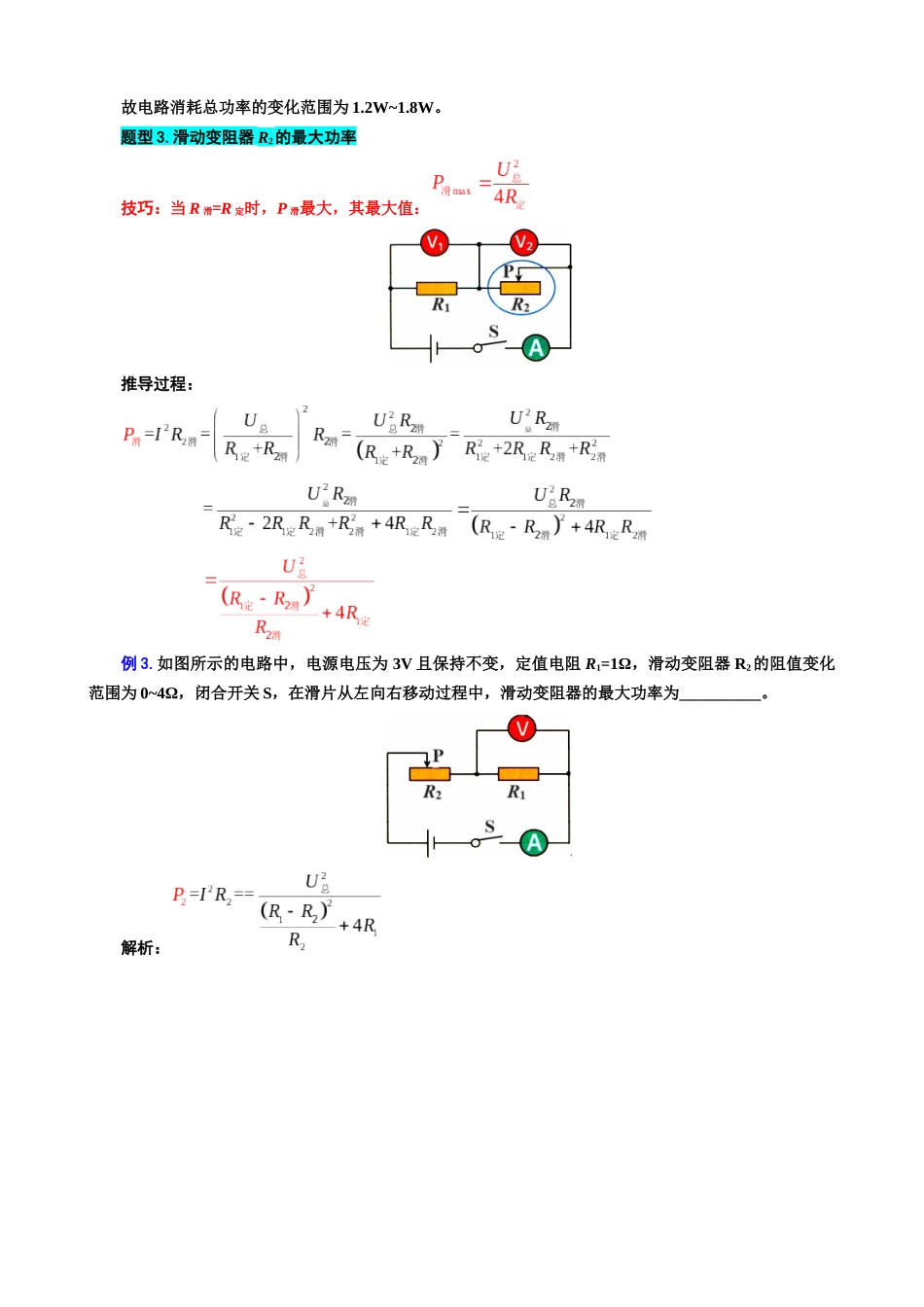

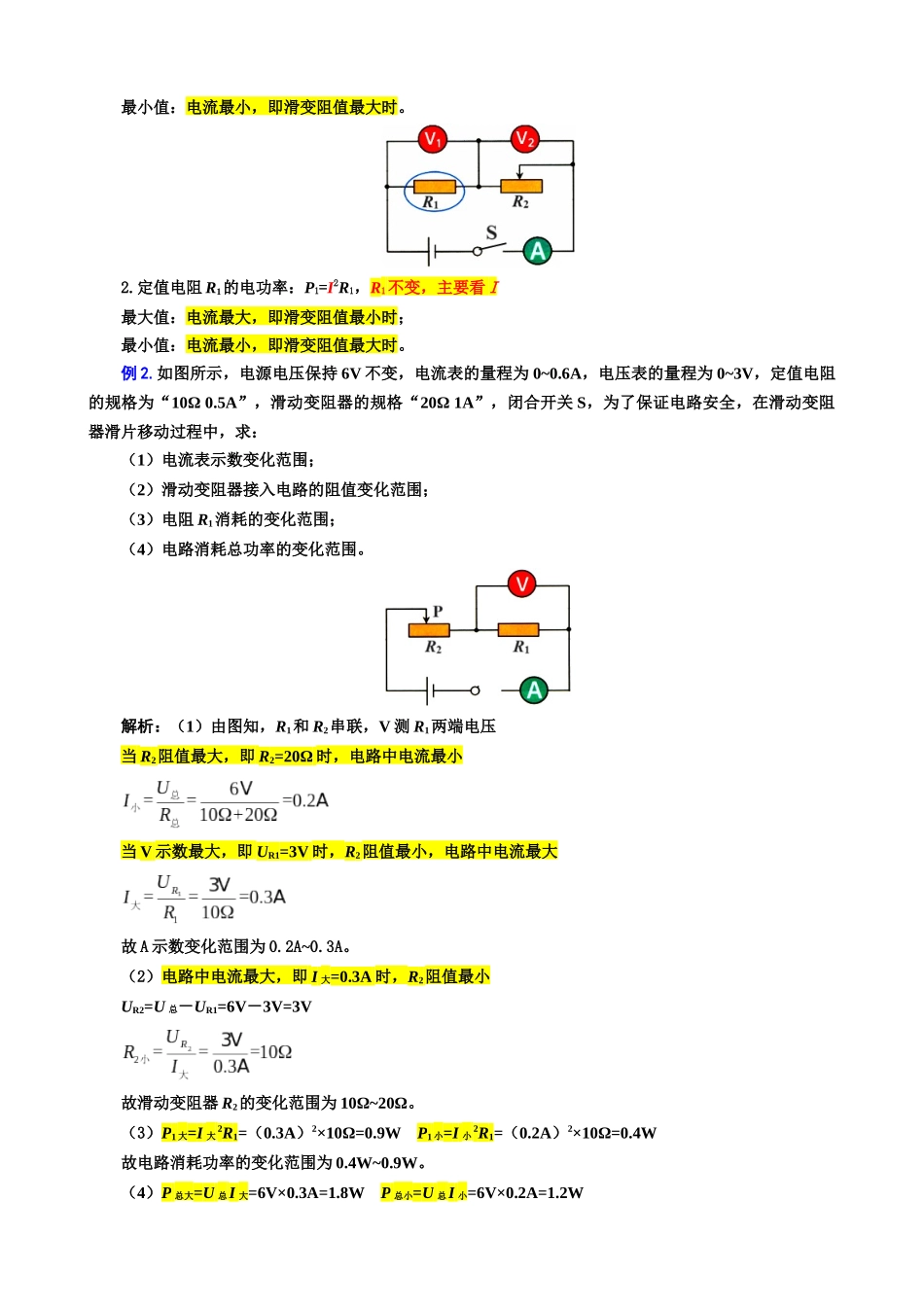

3.“电功率动态分析与计算”重难点突破及题型归类题型 1.电功率动态分析1.串联分压法若滑片 P 向右滑动，则 R 滑 变大 。电压：U 滑（V2） 变大 ，U 定（V1） 变小 。（大电阻分大电压，小电阻分小电压）电流：I（A） 变小 。（电阻增大，电流减小）电路的总功率： 变小 （P 总=U 总I，U 总不变，I 减小）定值电阻的电功率： 变小 （P 定=I2R 定，R 定不变，I 减小；或者，P 定=U 定I，U 定减小，I 减小）滑动变阻器的电功率： 先变大后变小 。（R 滑=R 定时，P 滑最大）例 1.如图所示，闭合开关 S 后，当滑动变阻器的滑片 P 向左移动时：电流表示数 变大 ，电压表示数 变小 ，灯泡亮度 变亮 ，电路总功率 变大 。解析： ①P 向左，RP变小② 灯泡亮度由实际功率决定，实际功率越大，灯泡越亮。PL=ULI（UL变大，I 变大，∴ PL变大，灯泡变亮）③ 电路总功率 P 总=U 总I（U 总不变，I 变大，∴ P 总变大）题型 2.电功率范围计算1.电路的总功率：P 总=U 总I，U 总不变，主要看 I最大值：电流最大，即滑变阻值最小时；最小值：电流最小，即滑变阻值最大时。2.定值电阻 R1的电功率：P1=I2R1，R1不变，主要看 I最大值：电流最大，即滑变阻值最小时；最小值：电流最小，即滑变阻值最大时。例 2.如图所示，电源电压保持 6V 不变，电流表的量程为 0~0.6A，电压表的量程为 0~3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格“20Ω 1A”，闭合开关 S，为了保证电路安全，在滑动变阻器滑片移动过程中，求：（1）电流表示数变化范围；（2）滑动变阻器接入电路的阻值变化范围；（3）电阻 R1消耗的变化范围；（4）电路消耗总功率的变化范围。解析：（1）由图知，R1和 R2串联，V 测 R1两端电压当 R2阻值最大，即 R2=20Ω 时，电路中电流最小当 V 示数最大，即 UR1=3V 时，R2阻值最小，电路中电流最大故 A 示数变化范围为 0.2A~0.3A。（2）电路中电流最大，即 I 大=0.3A 时，R2阻值最小UR2=U 总－UR1=6V－3V=3V故滑动变阻器 R2的变化范围为 10Ω~20Ω。（3）P1 大=I 大 2R1=（0.3A）2×10Ω=0.9W P1 小=I 小 2R1=（0.2A）2×10Ω=0.4W故电路消耗功率的变化范围为 0.4W~0.9W。（4）P 总大=U 总I 大=6V×0.3A=1.8W P 总小=U 总I 小=6V×0.2A=1.2W故电路消耗总功率的变化范围为 1.2W~1.8W。题型 3.滑动变阻器 R2的最大功率技巧：当 R 滑=R 定时，P 滑最大，其最大值：推导过程：例 3.如图所示的电路中，电源电压为 3V 且保持不变，定值电阻 R1=1Ω，滑动变阻器 R2的阻值变化范围为 0~4Ω，闭合开关 S，在滑片从左向右移动过程中，滑动变阻器的最大功率为__________。解析：当 R2=R1=1Ω 时，
