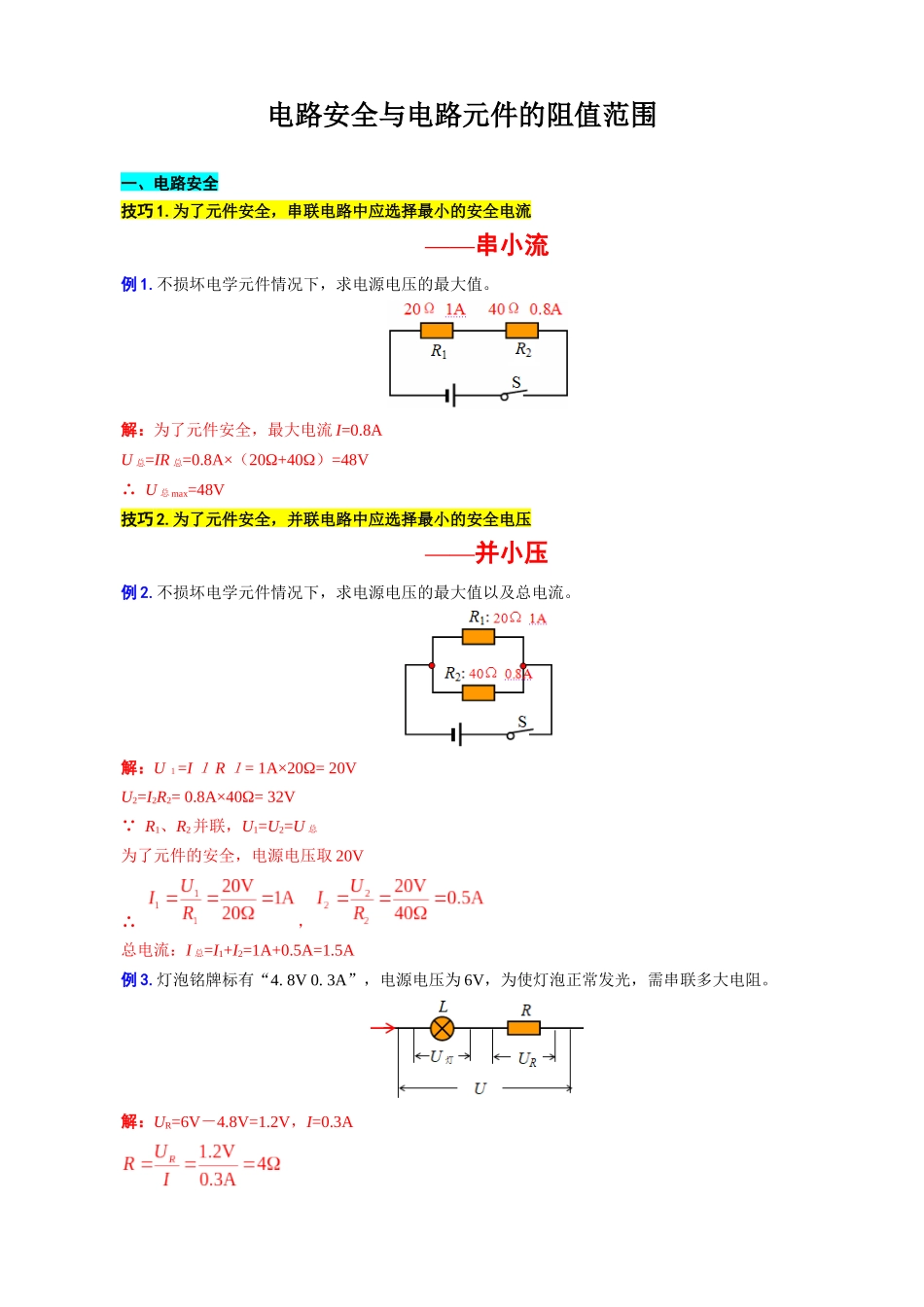

电路安全与电路元件的阻值范围一、电路安全技巧 1.为了元件安全，串联电路中应选择最小的安全电流——串小流例 1.不损坏电学元件情况下，求电源电压的最大值。解：为了元件安全，最大电流 I=0.8AU 总=IR 总=0.8A×（20Ω+40Ω）=48V∴ U 总 max=48V技巧 2.为了元件安全，并联电路中应选择最小的安全电压——并小压例 2.不损坏电学元件情况下，求电源电压的最大值以及总电流。解：U １=I １ R １= 1A×20Ω= 20VU2=I2R2= 0.8A×40Ω= 32V R1、R2并联，U1=U2=U 总为了元件的安全，电源电压取 20V∴ ，总电流：I 总=I1+I2=1A+0.5A=1.5A例 3.灯泡铭牌标有“4. 8V 0. 3A”，电源电压为 6V，为使灯泡正常发光，需串联多大电阻。解：UR=6V－4.8V=1.2V，I=0.3A例 4.上题中，若串联的是最大阻值为 20Ω 的滑动变阻器，求：滑动变阻器的变化范围。解：（1）当滑片 P 向左移，R 滑↓，电流 I↑电路中的最大电流 I = 0.3.A滑动变阻器的电压 U 滑=U 总－U 灯=6V－4.8V =1.2V此时：滑动变阻器有最小电阻：（2）当滑片 P 向右移，R 滑↑， 电流 I↓，灯泡不被损坏此时：滑动变阻器有最大电阻：R 滑 max=20Ω综上所述：滑动变阻器的阻值变化范围：4Ω~20Ω二、滑动变阻器的变化范围问题1.电压表并联在定值电阻两端例 5.已知：定值电阻 R1=6Ω，滑动变用器最大阻值是 50Ω，电流表量程是 0~0.6A，电压表量程是0~3V，为保护电表及电路元件，求：滑动变阻器的阻值变化范围。解：（1）当滑片 P 向左移，R2↓，电流 I↑，电路中的最大电流 I=0.6AU1=IR1=0.6A×6Ω=3.6V >3V ∴ 当 I=0.6A 时，电压表已烧坏电压表最大示数为 U1=3VR2电压：U2=U 总－U1=8V－3V=5V此时：电路中的电流：∴ R2的最小阻值：（2）当滑片 P 向右移，R2↑，电流 I↓，电流表不致被损坏此时：滑动变阻器有最大电阻：R 滑 max=50Ω综上所述：滑动变阻器的阻值变化范围：10Ω~ 50Ω2.电压表并联在滑动变阻器两端例 6.已知：定值电阻 R1=10Ω，滑动变阻器最大阻值是 50Ω，电源电压为 12V，电流表量程是0~0.6A，电压表量程是 0~15V，为保护电表及电路元件。求：滑动变阻器的阻值变化范围。解：（1）当滑片 P 向左移，R2↓，电流 I↑，电流表示数变大由“串联分压”可知：R2两端电压 U2↓，电压表示数变小电路中的最大电流 I=0.6A，U1=IR1= 0.6A×10Ω= 6VU2=U 总－U1=12V－6V =6V（2）当滑片 P 向右移，R2...
