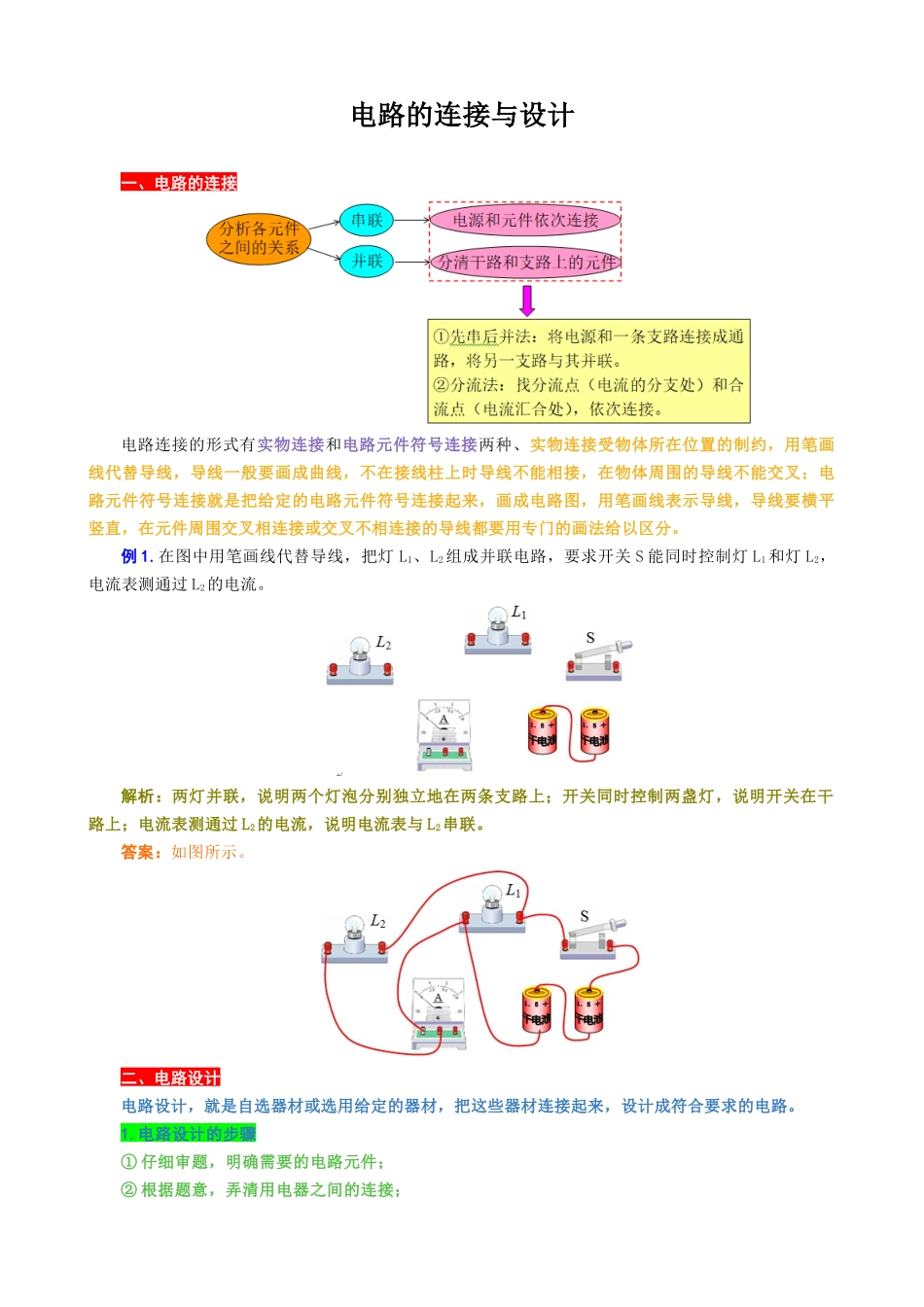

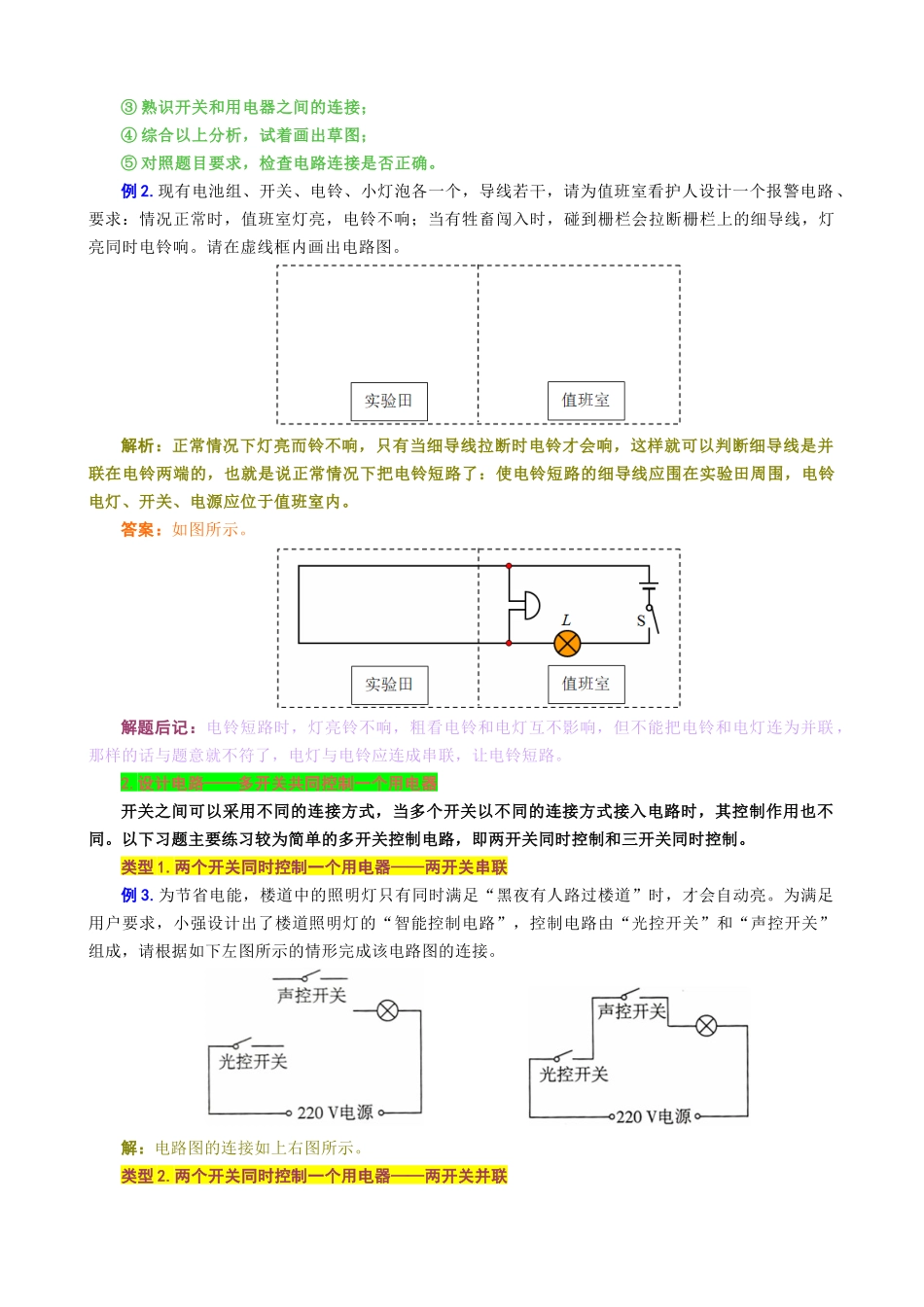

电路的连接与设计一、电路的连接电路连接的形式有实物连接和电路元件符号连接两种、实物连接受物体所在位置的制约，用笔画线代替导线，导线一般要画成曲线，不在接线柱上时导线不能相接，在物体周围的导线不能交叉；电路元件符号连接就是把给定的电路元件符号连接起来，画成电路图，用笔画线表示导线，导线要横平竖直，在元件周围交叉相连接或交叉不相连接的导线都要用专门的画法给以区分。例 1.在图中用笔画线代替导线，把灯 L1、L2 组成并联电路，要求开关 S 能同时控制灯 L1 和灯 L2，电流表测通过 L2的电流。解析：两灯并联，说明两个灯泡分别独立地在两条支路上；开关同时控制两盏灯，说明开关在干路上；电流表测通过 L2的电流，说明电流表与 L2串联。答案：如图所示。二、电路设计电路设计，就是自选器材或选用给定的器材，把这些器材连接起来，设计成符合要求的电路。1.电路设计的步骤① 仔细审题，明确需要的电路元件；② 根据题意，弄清用电器之间的连接；③ 熟识开关和用电器之间的连接；④ 综合以上分析，试着画出草图；⑤ 对照题目要求，检查电路连接是否正确。例 2.现有电池组、开关、电铃、小灯泡各一个，导线若干，请为值班室看护人设计一个报警电路 、要求：情况正常时，值班室灯亮，电铃不响；当有牲畜闯入时，碰到栅栏会拉断栅栏上的细导线，灯亮同时电铃响。请在虚线框内画出电路图。解析：正常情况下灯亮而铃不响，只有当细导线拉断时电铃才会响，这样就可以判断细导线是并联在电铃两端的，也就是说正常情况下把电铃短路了：使电铃短路的细导线应围在实验田周围，电铃电灯、开关、电源应位于值班室内。答案：如图所示。解题后记：电铃短路时，灯亮铃不响，粗看电铃和电灯互不影响，但不能把电铃和电灯连为并联 ，那样的话与题意就不符了，电灯与电铃应连成串联，让电铃短路。2.设计电路——多开关共同控制一个用电器开关之间可以采用不同的连接方式，当多个开关以不同的连接方式接入电路时，其控制作用也不同。以下习题主要练习较为简单的多开关控制电路，即两开关同时控制和三开关同时控制。类型 1.两个开关同时控制一个用电器——两开关串联例 3.为节省电能，楼道中的照明灯只有同时满足“黑夜有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请根据如下左图所示的情形完成该电路图的连接。 解：电路图的连接如...
