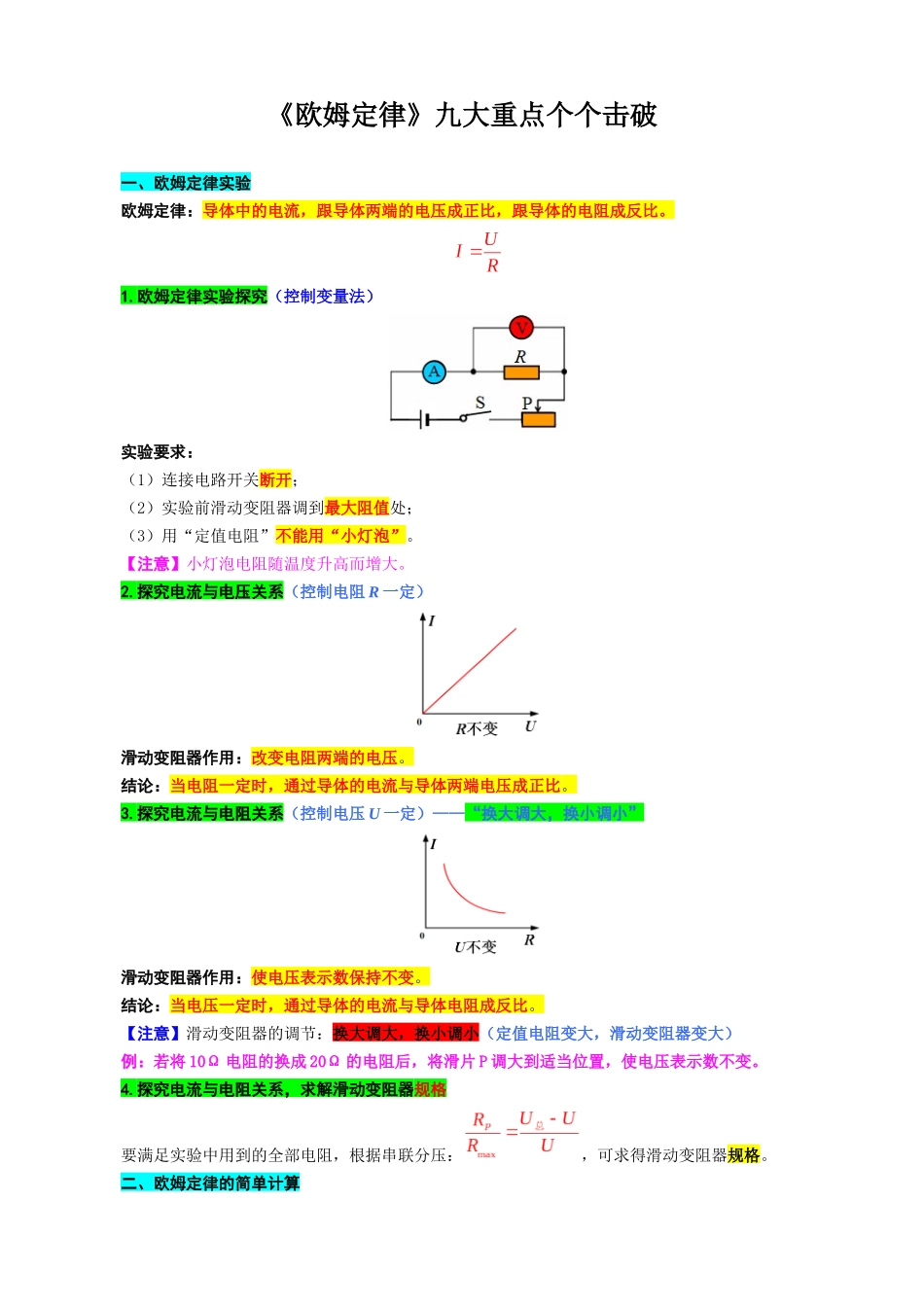

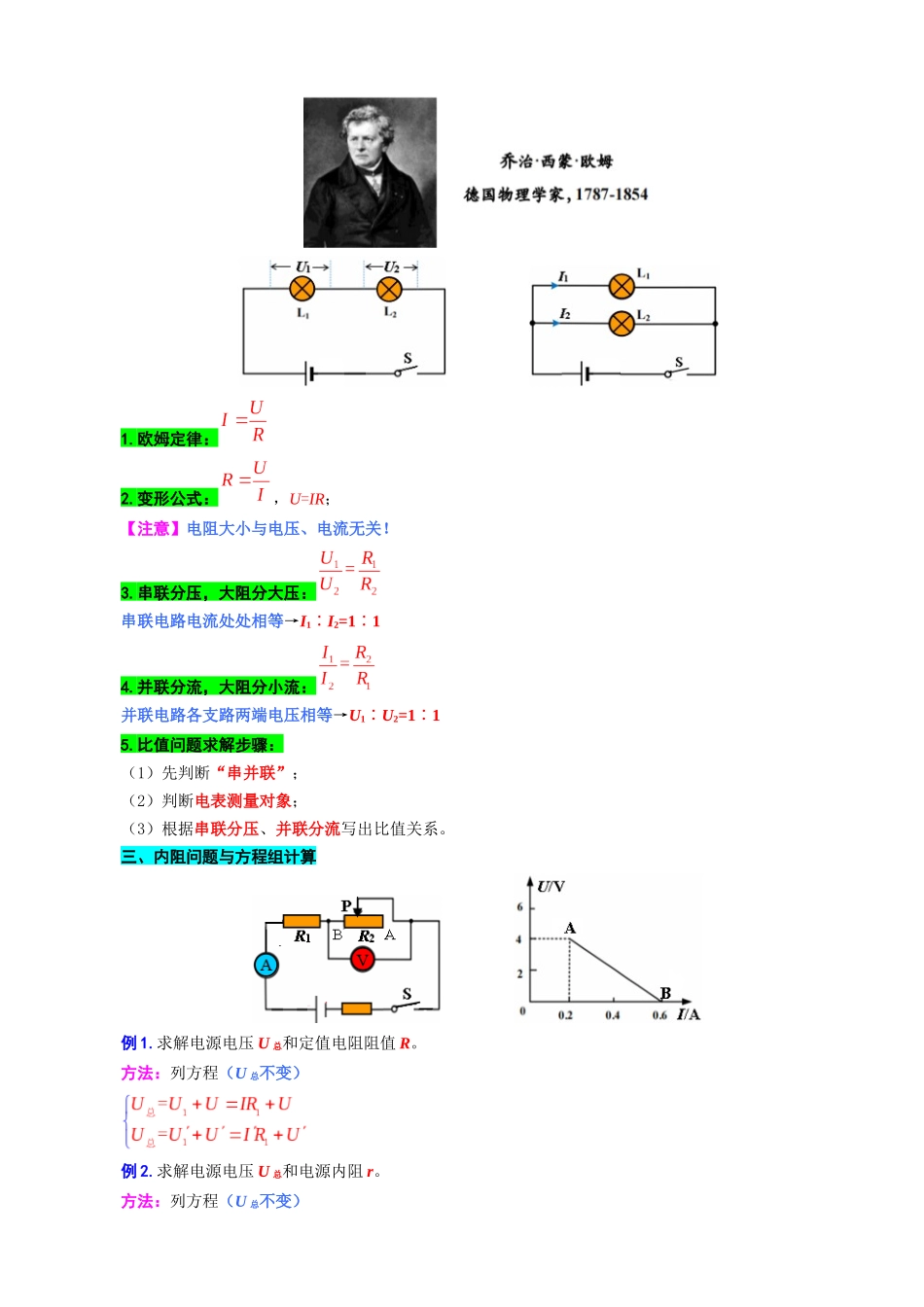

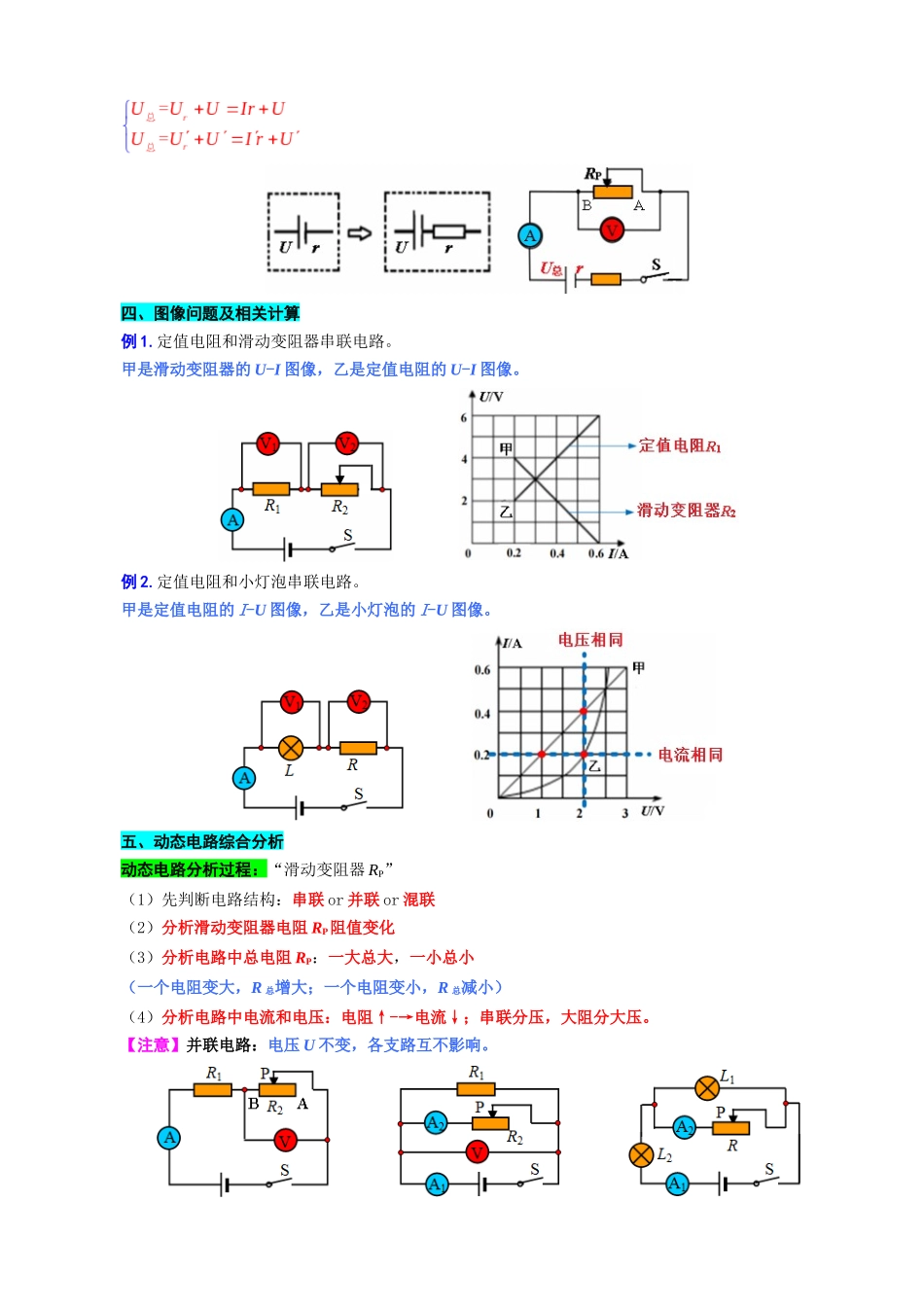

《欧姆定律》九大重点个个击破一、欧姆定律实验欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1.欧姆定律实验探究（控制变量法）实验要求：（1）连接电路开关断开；（2）实验前滑动变阻器调到最大阻值处；（3）用“定值电阻”不能用“小灯泡”。【注意】小灯泡电阻随温度升高而增大。2.探究电流与电压关系（控制电阻 R 一定）滑动变阻器作用：改变电阻两端的电压。结论：当电阻一定时，通过导体的电流与导体两端电压成正比。3.探究电流与电阻关系（控制电压 U 一定）——“换大调大，换小调小”滑动变阻器作用：使电压表示数保持不变。结论：当电压一定时，通过导体的电流与导体电阻成反比。【注意】滑动变阻器的调节：换大调大，换小调小（定值电阻变大，滑动变阻器变大）例：若将 10Ω 电阻的换成 20Ω 的电阻后，将滑片 P 调大到适当位置，使电压表示数不变。4.探究电流与电阻关系，求解滑动变阻器规格要满足实验中用到的全部电阻，根据串联分压：，可求得滑动变阻器规格。二、欧姆定律的简单计算 1.欧姆定律：2.变形公式：，U=IR；【注意】电阻大小与电压、电流无关！3.串联分压，大阻分大压：串联电路电流处处相等→I1∶I2=11∶4.并联分流，大阻分小流：并联电路各支路两端电压相等→U1∶U2=11∶5.比值问题求解步骤：（1）先判断“串并联”；（2）判断电表测量对象；（3）根据串联分压、并联分流写出比值关系。三、内阻问题与方程组计算 例 1.求解电源电压 U 总和定值电阻阻值 R。方法：列方程（U 总不变）例 2.求解电源电压 U 总和电源内阻 r。方法：列方程（U 总不变） 四、图像问题及相关计算例 1.定值电阻和滑动变阻器串联电路。甲是滑动变阻器的 U-I 图像，乙是定值电阻的 U-I 图像。 例 2.定值电阻和小灯泡串联电路。甲是定值电阻的 I-U 图像，乙是小灯泡的 I-U 图像。 五、动态电路综合分析动态电路分析过程：“滑动变阻器 RP”（1）先判断电路结构：串联 or 并联 or 混联（2）分析滑动变阻器电阻 RP阻值变化（3）分析电路中总电阻 RP：一大总大，一小总小（一个电阻变大，R 总增大；一个电阻变小，R 总减小）（4）分析电路中电流和电压：电阻↑-→电流↓；串联分压，大阻分大压。【注意】并联电路：电压 U 不变，各支路互不影响。 串联电阻 并联电路 混联电路六、实验探究：伏安法测电阻1.实验原理：2.实验电路图：连图注意事项：开关断开；滑动变阻器滑片...
