2026年中考物理复习辅导系列《测量定值电阻30问+小灯泡电阻10问》VIP专享

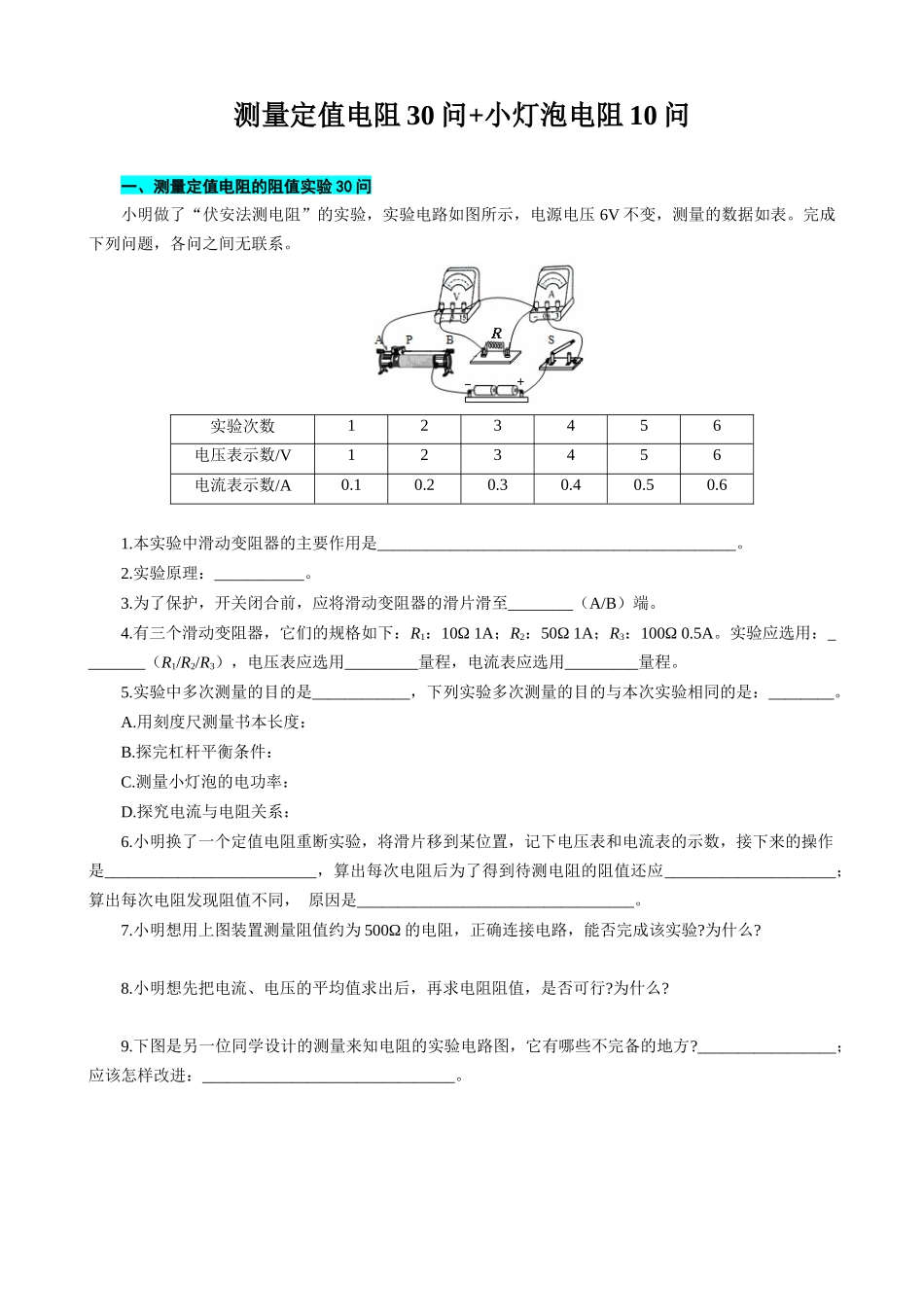

测量定值电阻 30 问+小灯泡电阻 10 问一、测量定值电阻的阻值实验 30 问小明做了“伏安法测电阻”的实验，实验电路如图所示，电源电压 6V 不变，测量的数据如表。完成下列问题，各问之间无联系。实验次数123456电压表示数/V123456电流表示数/A0.10.20.30.40.50.61.本实验中滑动变阻器的主要作用是____________________________________________。2.实验原理：___________。3.为了保护，开关闭合前，应将滑动变阻器的滑片滑至________（A/B）端。4.有三个滑动变阻器，它们的规格如下：R1：10Ω 1A；R2：50Ω 1A；R3：100Ω 0.5A。实验应选用：________（R1/R2/R3），电压表应选用_________量程，电流表应选用_________量程。5.实验中多次测量的目的是____________，下列实验多次测量的目的与本次实验相同的是：________。A.用刻度尺测量书本长度：B.探完杠杆平衡条件：C.测量小灯泡的电功率：D.探究电流与电阻关系：6.小明换了一个定值电阻重断实验，将滑片移到某位置，记下电压表和电流表的示数，接下来的操作是__________________________，算出每次电阻后为了得到待测电阻的阻值还应_____________________；算出每次电阻发现阻值不同， 原因是__________________________________。7.小明想用上图装置测量阻值约为 500Ω 的电阻，正确连接电路，能否完成该实验?为什么?8.小明想先把电流、电压的平均值求出后，再求电阻阻值，是否可行?为什么? 9.下图是另一位同学设计的测量来知电阻的实验电路图，它有哪些不完备的地方?_________________；应该怎样改进：_______________________________。10.若换用最大阻值为 30Ω 的滑动变阻器，上表数据中，哪次不能测出?_________________________。小明又设计了几个在缺少电压表或电流表的条件下测未如电阻的电路图，其中 R0电阻已如，试完咸实验步骤，列出待测电阻表达式：_____________。11.如图 1，闭合 S，用电压表分别测出 Rx及 R0两端电压 U x、U0，则 Rx= ___________。 图 1 图 2 图 3 图 412. 如 图 2 ， 闭 合 S1 ， 当 S2 闭 合 时 ， 电 压 表 读 数 为 U ， S2 断 开 时 ， 电 压 表 读 数 为 Ux ， 则Rx=_________。13. 如 图 3 ， 闭 合 S1 ， 当 S2 闭 合 时 ， 电 压 表 读 数 为 U ， S2 断 开 时 ， 电 压 表 读 数 为 U0 ， 则Rx=_________。14.如图 4，滑动变阻器最大...
