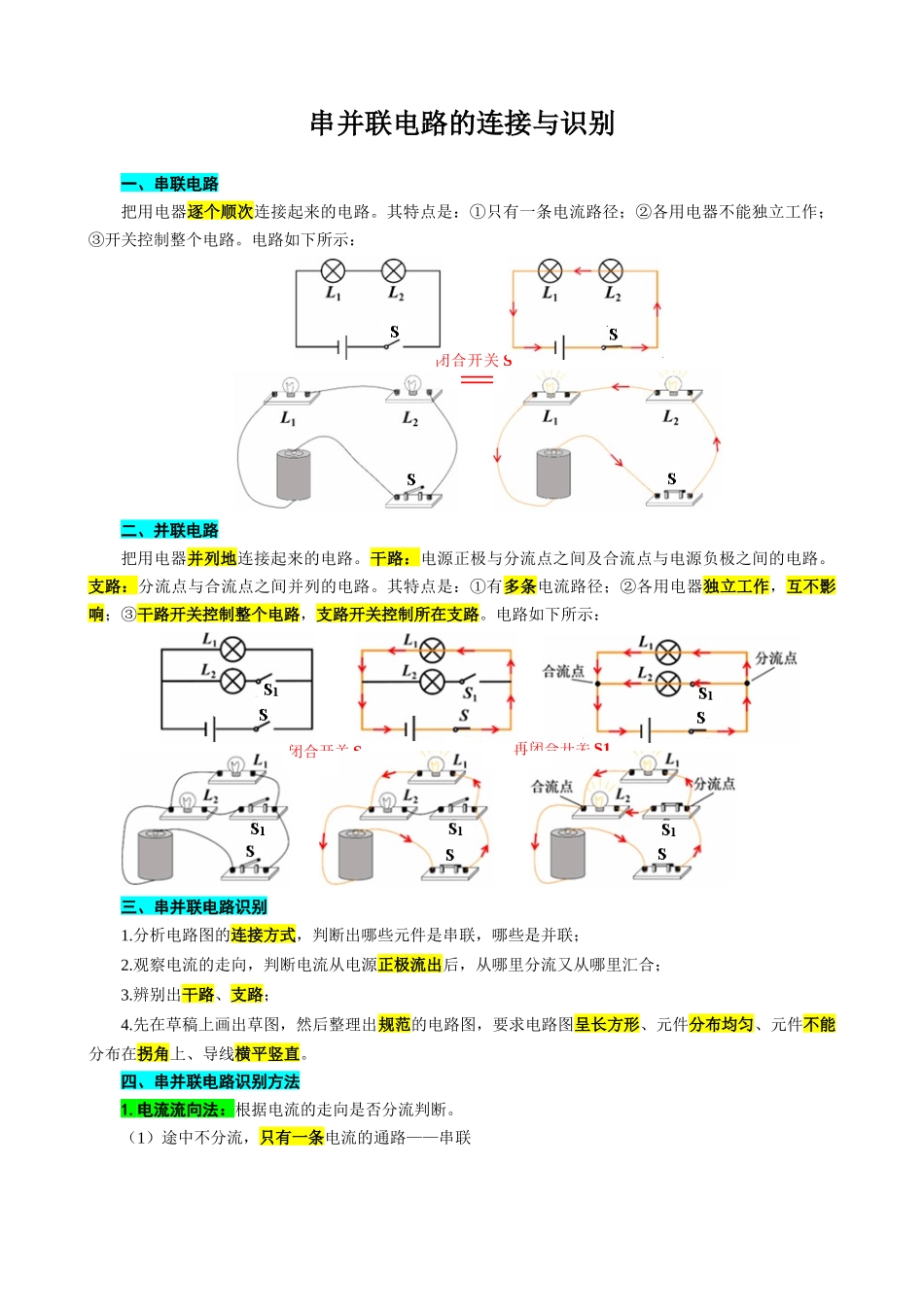

闭合开关 S 再闭合开关 S1 闭合开关 S 串并联电路的连接与识别一、串联电路把用电器逐个顺次连接起来的电路。其特点是：①只有一条电流路径；②各用电器不能独立工作；③开关控制整个电路。电路如下所示： 二、并联电路把用电器并列地连接起来的电路。干路：电源正极与分流点之间及合流点与电源负极之间的电路。支路：分流点与合流点之间并列的电路。其特点是：①有多条电流路径；②各用电器独立工作，互不影响；③干路开关控制整个电路，支路开关控制所在支路。电路如下所示： 三、串并联电路识别1.分析电路图的连接方式，判断出哪些元件是串联，哪些是并联；2.观察电流的走向，判断电流从电源正极流出后，从哪里分流又从哪里汇合；3.辨别出干路、支路；4.先在草稿上画出草图，然后整理出规范的电路图，要求电路图呈长方形、元件分布均匀、元件不能分布在拐角上、导线横平竖直。四、串并联电路识别方法1.电流流向法：根据电流的走向是否分流判断。（1）途中不分流，只有一条电流的通路——串联只有一条通路 串联 只闭合 S1 和 S4 有绿、蓝两条通路 并联 只闭合 S1 、 S2 和 S3 L2 、 L3 仍可工作 并联 拆掉 L1 并联 AB 间有三条支路画出等效电路图 标出节点 （2）途中要分流，分流点和合流点之间并列有多条通路——并联 2.拆除法：拆掉一个用电器以简化电路，并分析剩余用电器是否能正常工作。（1）拆除任一用电器，其他用电器都不能工作——串联（2）拆除任一用电器，其他用电器仍能工作——并联 同理也可拆掉 L2、L3进行判断。3.节点法：所谓“节点”，就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共节点，通过不同节点间的连接情况判断串联还是并联。 4.现象法：对于无法看到电路结构时，可根据用电器之间是否有影响判断其串并联状态。将未连接的电压表按照电路图上的对应正负号位置将线连上 将实物图上的正负标记擦掉 连接电压表的节点（接线柱）上按照电流正进负出用铅笔标记上正负号 先连接不包含电压表的回路 五、电路图和实物图的转换1.电路图连实物图注意：画出的导线不能交叉。2.实物图转电路图① 观察法：观察实物图元件之间的关系及顺序，直接按照串并联电路图的标准格式画出电路图。② 回路法：在草稿纸上先画出第一条不经过电压表的回路 按照电流经过每个元件的正进负出标出另一支路与该回路连接点的正负号在新画出的...
