2026年中考物理复习辅导系列《电功率高低温档题型总结》VIP专享

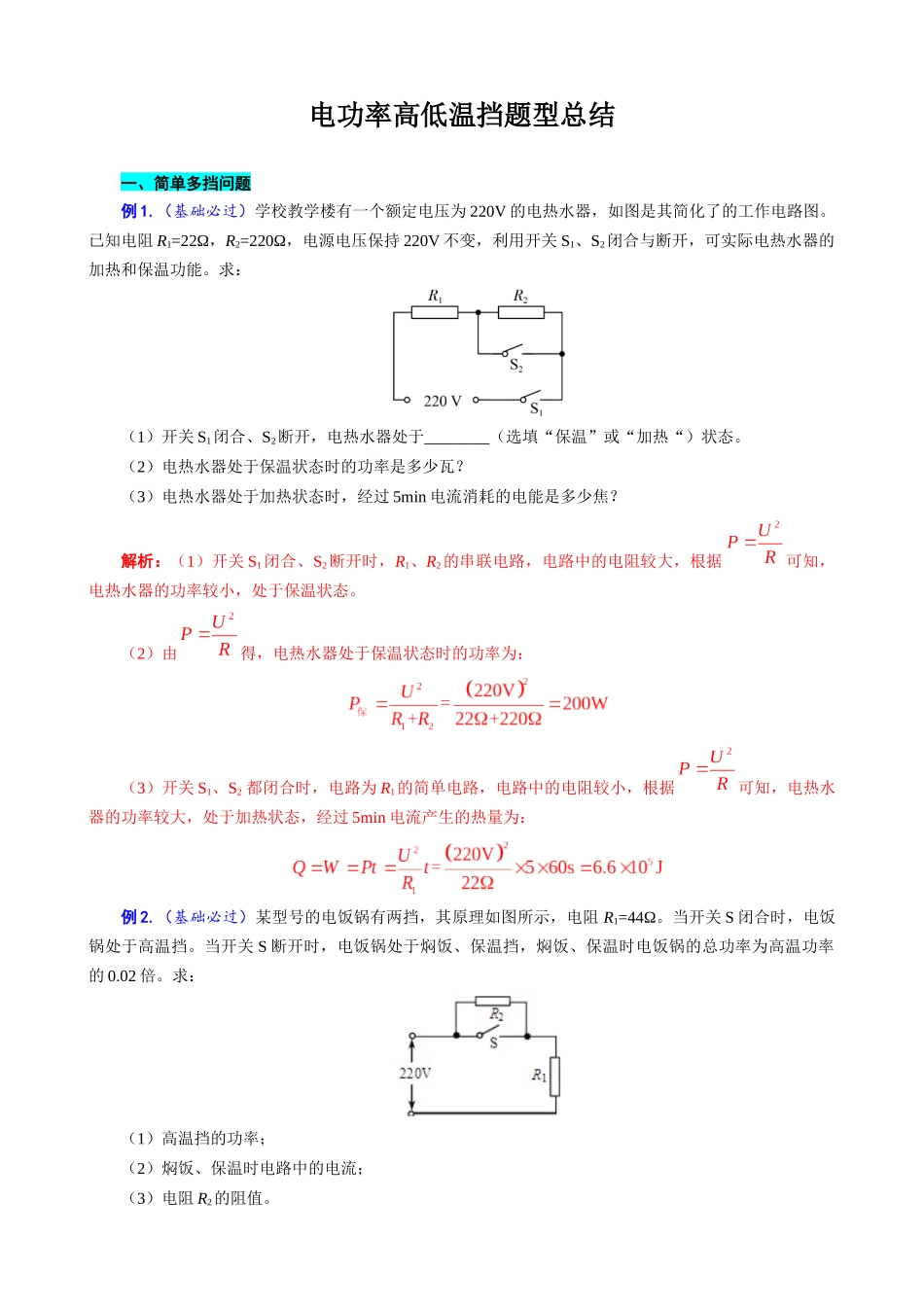

电功率高低温挡题型总结一、简单多挡问题例 1.（基础必过）学校教学楼有一个额定电压为 220V 的电热水器，如图是其简化了的工作电路图。已知电阻 R1=22Ω，R2=220Ω，电源电压保持 220V 不变，利用开关 S1、S2闭合与断开，可实际电热水器的加热和保温功能。求：（1）开关 S1闭合、S2断开，电热水器处于________（选填“保温”或“加热“）状态。（2）电热水器处于保温状态时的功率是多少瓦？（3）电热水器处于加热状态时，经过 5min 电流消耗的电能是多少焦？解析：（1）开关 S1闭合、S2断开时，R1、R2的串联电路，电路中的电阻较大，根据可知，电热水器的功率较小，处于保温状态。（2）由得，电热水器处于保温状态时的功率为：（3）开关 S1、S2 都闭合时，电路为 R1的简单电路，电路中的电阻较小，根据可知，电热水器的功率较大，处于加热状态，经过 5min 电流产生的热量为：例 2.（基础必过）某型号的电饭锅有两挡，其原理如图所示，电阻 R1=44Ω。当开关 S 闭合时，电饭锅处于高温挡。当开关 S 断开时，电饭锅处于焖饭、保温挡，焖饭、保温时电饭锅的总功率为高温功率的 0.02 倍。求：（1）高温挡的功率；（2）焖饭、保温时电路中的电流；（3）电阻 R2的阻值。解析：（1）当开关 S 闭合时，电路为 R1的简单电路，电饭锅处于高温挡，则高温挡的功率：（2）当开关 S 断开时，R1与 R2串联，电饭锅处于焖饭、保温挡，由题意可知，保温挡的功率：P 保温=0.02P 高温=0.02×1100W=22W由 P=UI 可得，电路中的电流：（3）由可得，保温时电路中的总电阻：因串联电路中总电阻等于各分电阻之和，所以，电阻 R2的阻值：R2=R 总－R1=2200Ω－44Ω=2156Ω例３.（易错必练）某电熨斗的简化电路如图所示，R1、R2为电热丝且阻值保持不变。R1的电阻是55Ω，电源电压是 220V。只闭合 S1为低温挡；只闭合 S2为中温挡；S1、S2都闭合为高温挡，高温挡的电功率是 1980W。（1）在高温挡工作时，电路中的总电流是多少？（2）在低温挡工作时，R1的电阻是多少？（3）在中温挡工作时，R2的电阻是多少？解析：（1）高温挡时，R1、R2并联，根据 P= UI 可知，电路中的总电流：（2）低温挡时，只有 R1工作，则 R1的功率：（3）中温挡时，只有 R2工作；因 R1的阻值不变、其电压不变，所以 R1在低温挡和高温挡时的功率相同，且高温挡时的总功率等于各电阻消耗功率之和，则中温挡的功率（R2的功率）：P2=P 高温－P1 = 1980W－88...
